PRODUCTS直角定規

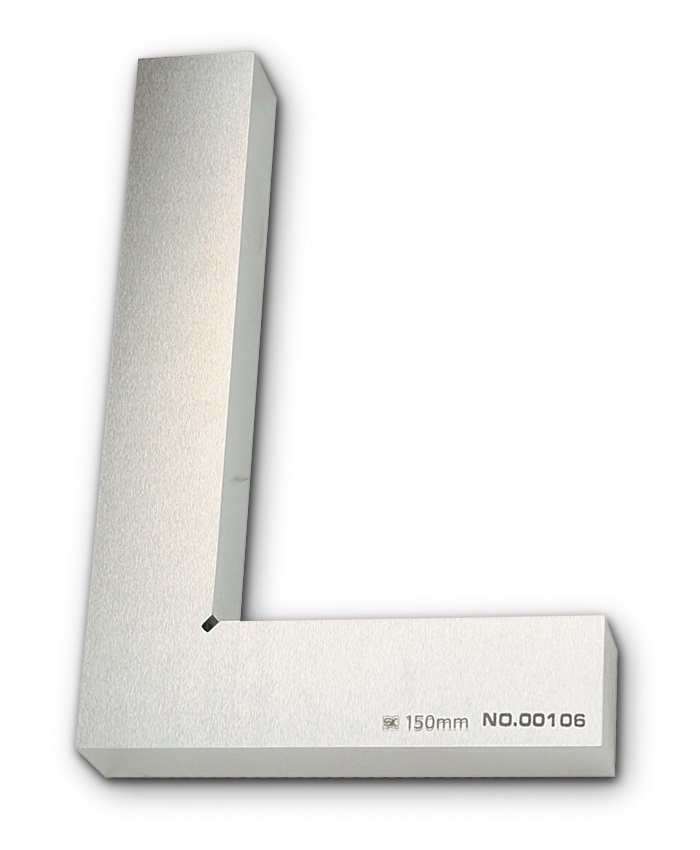

DD型焼入厚形スコヤ

用途

  • ●直角度測定、ケガキ作業に

特徴

  • ●直角度、真直度測定のマスタとして使用します。
  • ●一般の平形スコヤは厚みが薄く安定性に欠ける場合がありますが、本品はそれを補うために厚く製作してあります。
  • ●精度保証のため、検査時の数値を記した検査表付です。
  • ●測定面は焼入により耐摩耗性があります。

仕様

  • ●焼入硬度(HV):450以上

材質

  • ●本体:機械構造用炭素鋼
※この表は掴んで左右にスクロール可能です。
商品コード 品番 呼び寸法 (mm) 長片全長 (mm) 底面全長 (mm) 幅 (mm) 厚 (mm) 直角度 (mm) 本体質量 本体幅 本体高さ 本体奥行 標準小売価格 JANコード
00003501 HDD-50 50 50 35 15 10 ±0.013 82g 35mm 50mm 10mm 33,000 円 4975846004931
00003502 HDD-75 75 75 50 18 12 ±0.014 180g 50mm 75mm 12mm 40,000 円 4975846004948
00003503 HDD-100 100 100 70 20 15 ±0.015 350g 70mm 100mm 15mm 44,000 円 4975846004955
00003505 HDD-150 150 150 100 25 20 ±0.018 880g 100mm 150mm 20mm 65,000 円 4975846004962
00003507 HDD-200 200 200 130 30 20 ±0.02 1400g 130mm 200mm 20mm 94,000 円 4975846004979
00003508 HDD-250 250 250 165 30 25 ±0.022 2300g 165mm 250mm 25mm 125,000 円 4975846004986
00003509 HDD-300 300 300 200 35 25 ±0.025 3200g 200mm 300mm 25mm 187,000 円 4975846004993
※この表は掴んで左右にスクロール可能です。
