PRODUCTS直角定規

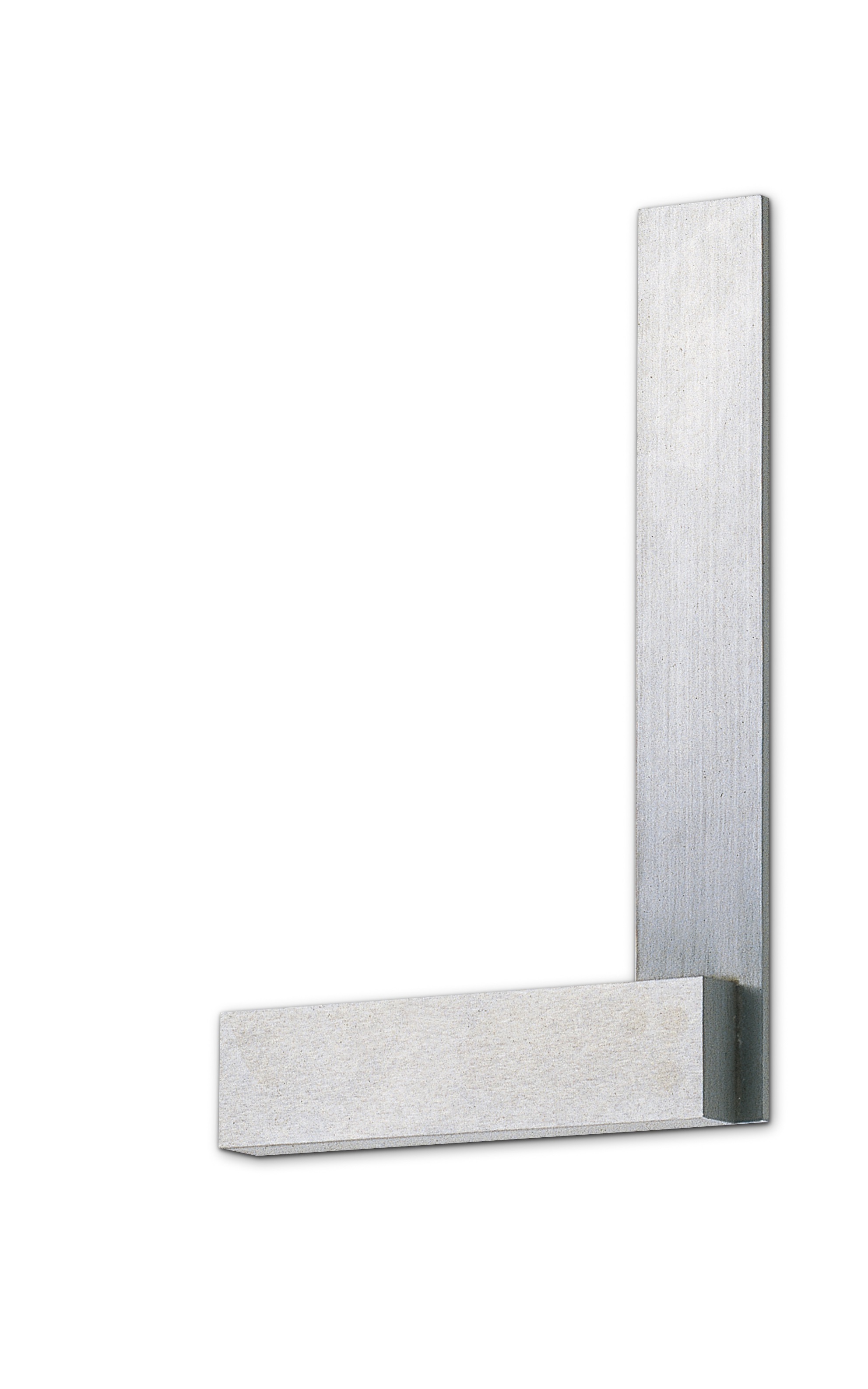

勝手スコヤ 右勝手

用途

  • ●直角度測定、ケガキ作業に

特徴

  • ●直角度、真直度測定のマスタとして使用します。
  • ●ベースに向かって右側面に長片を取り付けています。
  • ●ベースが厚いため、安定した測定に向いています。
  • ●精度規格は、JIS2級(JIS B 7526)相当品です。※印呼び寸法品はJIS規格外

仕様

  • ●受注生産品です。
  • ●JIS1級(JIS B 7526)精度相当品(直角度±(10+L/20)μm※Lは呼び寸法を表す)も受注生産いたします。

材質

  • ●本体:機械構造用炭素鋼
※この表は掴んで左右にスクロール可能です。
商品コード 品番 呼び寸法 (mm) 長片全長 (mm) 長片幅 (mm) 長片厚 (mm) 底面全長 (mm) 短片厚 (mm) 直角度 (mm) 本体質量 本体幅 本体高さ 本体奥行 標準小売価格 JANコード
00003002 TRS-R75 75 75 16 2 50 10 ±0.027 72g 50mm 75mm 10mm 6,200 円 4975846005037
00003003 TRS-R100 100 100 20 2.5 70 12 ±0.03 150g 70mm 100mm 12mm 6,600 円 4975846004702
00003005 TRS-R150 150 150 24 3 100 18 ±0.035 365g 100mm 150mm 18mm 8,500 円 4975846004726
00003007 TRS-R200 200 200 29 3.5 130 22 ±0.04 700g 130mm 200mm 22mm 11,000 円 4975846004733
00003009 TRS-R300 300 300 35 4 200 27 ±0.05 1500g 200mm 300mm 27mm 18,000 円 4975846004757
00003011 TRS-R400 ※400 400 40 5 200 27 ±0.06 2100g 200mm 400mm 27mm 31,000 円 4975846004771
00003013 TRS-R500 500 500 46 5 300 35 ±0.07 4300g 300mm 500mm 35mm 62,000 円 4975846004795
00003015 TRS-R600 ※600 600 50 5 320 35 ±0.08 5700g 320mm 600mm 35mm 97,000 円 4975846005044
00003018 TRS-R750 750 750 58 6 400 50 ±0.095 11300g 400mm 750mm 50mm 172,000 円 4975846005051
00003023 TRS-R1000 1000 1000 65 10 550 65 ±0.12 24200g 550mm 1000mm 65mm 303,000 円 4975846005068
00003025 TRS-R1500 ※1500 1500 90 10 600 80 ±0.17 38200g 600mm 1500mm 80mm 687,000 円 4975846005075
00003027 TRS-R2000 ※2000 2000 100 10 800 90 ±0.22 70900g 800mm 2000mm 90mm 1,320,000 円 4975846005082
※この表は掴んで左右にスクロール可能です。
