内側ガイドスケールの達人 IM-25

■用途

・内寸、深さ、段差測定ができるコンベックス用ガイド

■材質

・本体：ポリカーボネート

■特徴

・内寸測定、寸法ケガキができるコンベックス用内側ガイドです。

■仕様

・適用テープ幅：25mm以下

※この表は左右にスクロールできます。

商品コード	品番	質量	本体幅	本体高さ	本体奥行	JAN (4975846)
00954874	IM-25	18g	49mm	20mm	80mm	669482

内側ガイドスケールの達人　使い方

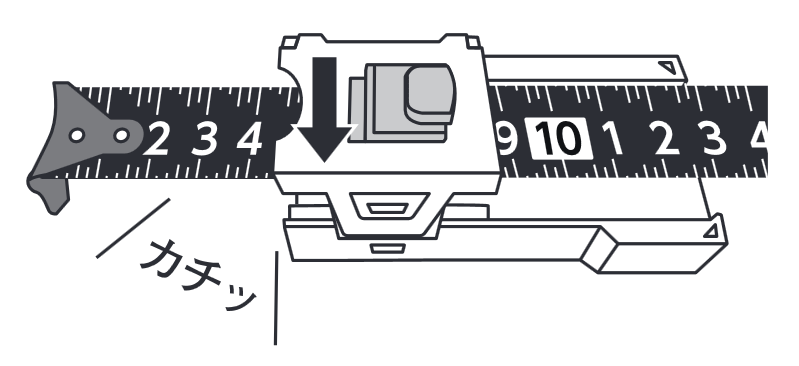

1.コンベックステープをガイドに挟み、任意の位置に取り付けます。

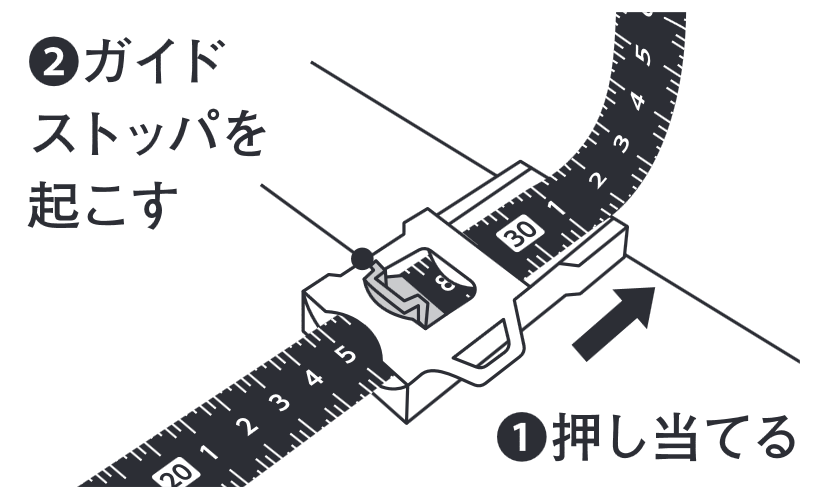

2.ガイドをスライドさせて測定したい内寸部分に押し当てます。
　※コンベックステープの先端、ガイドの先端を内寸部分にしっかり当ててください。
　ガイドストッパを起こし、ガイドの位置を固定します。

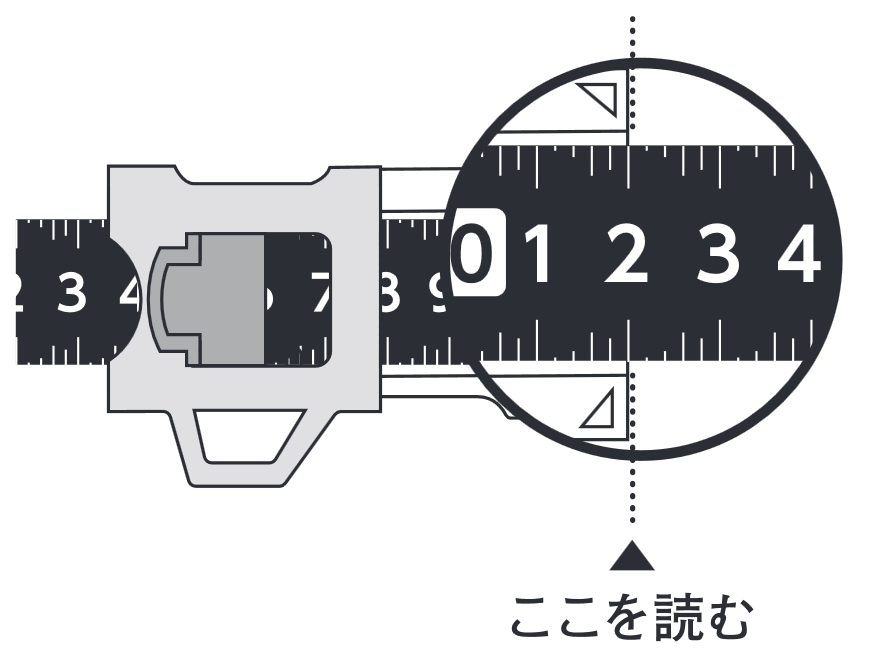

3.ガイドを固定したら、内寸部分から離してテープを真っ直ぐにし、ガイドの端面がさしている目盛を読んでください。

■注意点
使用後はガイドストッパを倒してください。起こしたままコンベックスに取り付けると、破損の原因となります。
