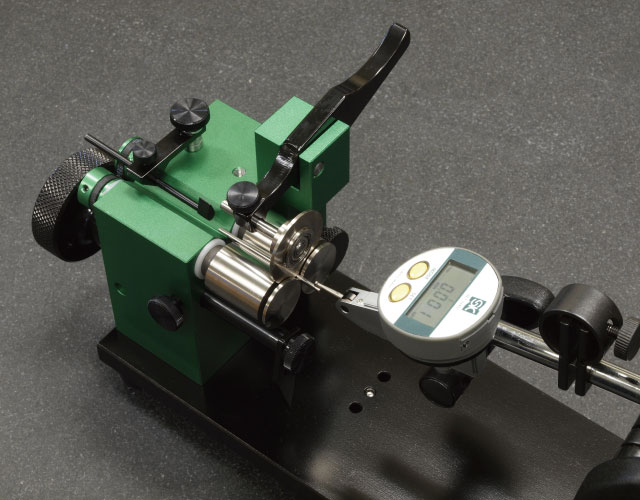

偏心度測定システムについて
お手持ちのインジケータなどの測定器を取り付け、ワークの偏心度（ワークを回転させた時の外径･内径の振れ）や、
軸方向の円周振れ（直角度）を測定するための精密測定治具です。
導入をおすすめする現場
- 円筒状部品（小径）を多数扱う現場
- Vブロックをお使いの現場
- 作業者による数値のバラつきにお悩みの現場
以上に当てはまる現場の皆さんに、偏心度測定システムの導入をおすすめします！
特徴
特徴①
お手持ちのインジケータを取り付けて、偏心度測定が簡単に行えます。
特徴②
最高精度2マイクロメートルを実現。ハイレベルな精密測定をご提供します。
※スリットローラー（小径用）の場合：最大精度3マイクロメートル
特徴③
タイミングベルト＋プーリーによる駆動システムと、グリップ付ハンドルにより滑らかな回転で測定を行います。
特徴④
3種類のベース長、3種類のローラー、3種類のキャリア（キャリア無し含む）で、全21タイプからお選びいただけます。
特徴⑤

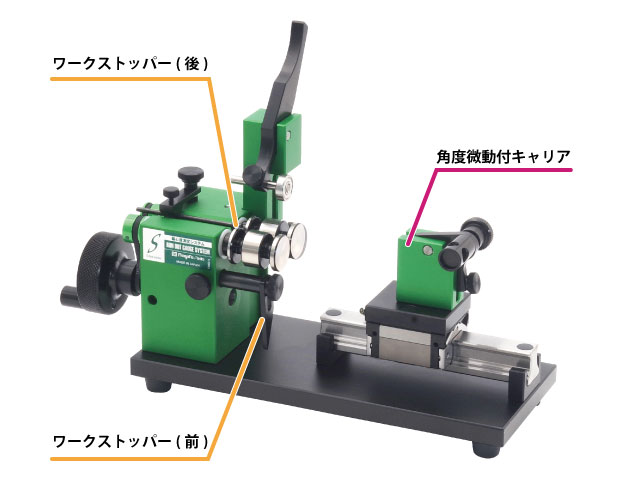

測定器の0セッティングを容易にする角度微動付キャリアを装着。Z方向の自由な移動が可能で、最適な位置での測定をサポートします。
特徴⑥
ワーク前後を押さえるワークストッパー搭載で、軸方向の円周振れ（端面の振れ）測定も可能です。
偏心度測定システム セレクトガイド
下記のガイドから選んでクリックすることで、ご希望に合った偏心度測定システムをご案内します。
ワーク形状
一般的なワークを測定したい
測定ワーク長さ5～80mm、測定ワーク外径φ1～30mm対応の通常タイプ。
長いワークを測定したい
測定ワーク長さ5～300mmまで対応の長尺測定タイプ。
太いワークを測定したい
測定ワーク外径φ10～110mmまで対応の大径測定タイプ。

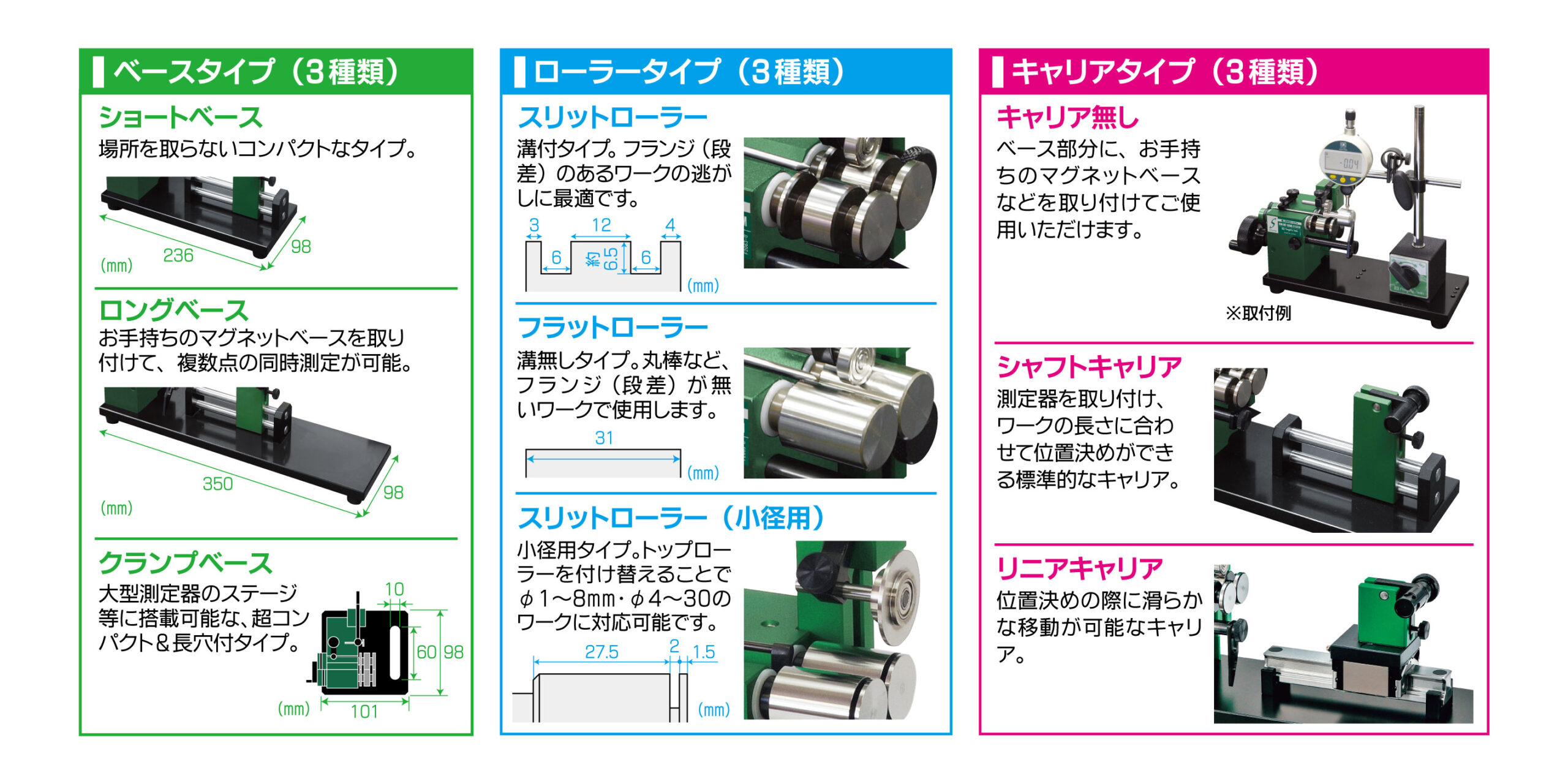

ベースタイプ
ショートベース
場所を取らないコンパクトなタイプ。
ロングベース
お手持ちのマグネットベースを取り付けて、複数点の同時測定が可能。
クランプベース
大型測定器のステージ等に搭載可能な、超コンパクト＆長穴付タイプ。
ローラータイプ＜ショートベースシリーズ＞
スリットローラー
溝付タイプ。フランジ（段差）のあるワークの逃がしに最適。
フラットローラー
溝無しタイプ。丸棒など、フランジ（段差）が無いワークで使用。
スリットローラー（小径用）
小径用タイプ。トップローラーを付け替えることでφ1～8mm･φ4～30mmのワークに対応可能。
キャリアタイプ＜ショートベース＋スリットローラーシリーズ＞
キャリア無し
ベース部分にお手持ちのマグネットベースなどを取り付けて使用可能。
シャフトキャリア
測定器を取り付け、ワークの長さに合わせて位置決めができる標準的なキャリア。
リニアキャリア
位置決めの際に滑らかな移動が可能なキャリア。
キャリアタイプ＜ショートベース＋フラットローラーシリーズ＞
キャリア無し
ベース部分にお手持ちのマグネットベースなどを取り付けて使用可能。
シャフトキャリア
測定器を取り付け、ワークの長さに合わせて位置決めができる標準的なキャリア。
リニアキャリア
位置決めの際に滑らかな移動が可能なキャリア。
キャリアタイプ＜ショートベース＋スリット（小径）ローラーシリーズ＞
キャリア無し
ベース部分にお手持ちのマグネットベースなどを取り付けて使用可能。
シャフトキャリア
測定器を取り付け、ワークの長さに合わせて位置決めができる標準的なキャリア。
リニアキャリア
位置決めの際に滑らかな移動が可能なキャリア。
ローラータイプ＜ロングベースシリーズ＞
スリットローラー
溝付タイプ。フランジ（段差）のあるワークの逃がしに最適。
フラットローラー
溝無しタイプ。丸棒など、フランジ（段差）が無いワークで使用。
スリットローラー（小径用）
小径用タイプ。トップローラーを付け替えることでφ1～8mm･φ4～30mmのワークに対応可能。
キャリアタイプ＜ロングベース＋スリットローラーシリーズ＞
キャリア無し
ベース部分にお手持ちのマグネットベースなどを取り付けて使用可能。
シャフトキャリア
測定器を取り付け、ワークの長さに合わせて位置決めができる標準的なキャリア。
リニアキャリア
位置決めの際に滑らかな移動が可能なキャリア。
キャリアタイプ＜ロングベース＋フラットローラーシリーズ＞
キャリア無し
ベース部分にお手持ちのマグネットベースなどを取り付けて使用可能。
シャフトキャリア
測定器を取り付け、ワークの長さに合わせて位置決めができる標準的なキャリア。
リニアキャリア
位置決めの際に滑らかな移動が可能なキャリア。
キャリアタイプ＜ロングベース＋スリット（小径）ローラーシリーズ＞
キャリア無し
ベース部分にお手持ちのマグネットベースなどを取り付けて使用可能。
シャフトキャリア
測定器を取り付け、ワークの長さに合わせて位置決めができる標準的なキャリア。
リニアキャリア
位置決めの際に滑らかな移動が可能なキャリア。
ローラータイプ＜クランプベースシリーズ＞
スリットローラー
溝付タイプ。フランジ（段差）のあるワークの逃がしに最適。
フラットローラー
溝無しタイプ。丸棒など、フランジ（段差）が無いワークで使用。
スリットローラー（小径用）
小径用タイプ。トップローラーを付け替えることでφ1～8mm･φ4～30mmのワークに対応可能。
キャリアタイプ＜クランプベース＋スリットローラーシリーズ＞
キャリア無し
ベース部分にお手持ちのマグネットベースなどを取り付けて使用可能。
キャリアタイプ＜クランプベース＋フラットローラーシリーズ＞
キャリア無し
ベース部分にお手持ちのマグネットベースなどを取り付けて使用可能。
キャリアタイプ＜クランプベース＋スリット（小径）ローラーシリーズ＞
キャリア無し
ベース部分にお手持ちのマグネットベースなどを取り付けて使用可能。
偏心度測定システム ラインナップ紹介
※品番ボタンを選択すると商品の詳細をご覧いただけます。
| 品番 | ベースタイプ | ローラータイプ | キャリアタイプ | 測定可能 ワーク外径 | 測定可能 ワーク質量 | 精度 |
|---|---|---|---|---|---|---|
| ROG-221S | ショートベース | スリットローラー | キャリア無し | φ4～30mm | 450g以下 | 2～3.5μm以内※2 |
| ROG-221SS | シャフトキャリア | |||||
| ROG-221LS | リニアキャリア | |||||
| ROG-223S | フラットローラー | キャリア無し | ||||
| ROG-223SS | シャフトキャリア | |||||
| ROG-223LS | リニアキャリア | |||||
| ROG-351S | ロングベース | スリットローラー | キャリア無し | |||
| ROG-351SS | シャフトキャリア | |||||
| ROG-351LS | リニアキャリア | |||||

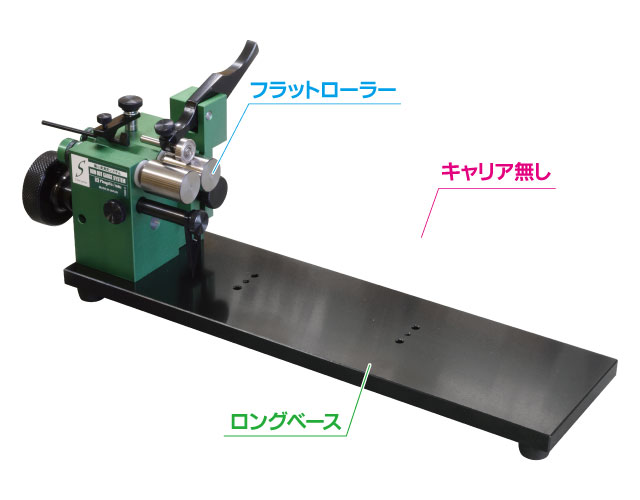

| ROG-353S | フラットローラー | キャリア無し | ||||
| ROG-353SS | シャフトキャリア | |||||
| ROG-353LS | リニアキャリア | |||||
| ROG-101S | クランプベース | スリットローラー | キャリア無し | |||
| ROG-103S | フラットローラー | |||||
| ROG-225S | ショートベース | スリットローラー (小径用) | キャリア無し | φ1～30mm※1 | ●標準ローラー時 ：450g以下 ●小径用ローラー時 ：35g以下 | 2～6.5μm以内※3 |
| ROG-225SS | シャフトキャリア | |||||
| ROG-225LS | リニアキャリア | |||||
| ROG-355S | ロングベース | キャリア無し | ||||
| ROG-355SS | シャフトキャリア | |||||
| ROG-355LS | リニアキャリア | |||||
| ROG-105S | クランプベース | キャリア無し |
※2 ●2μm＝φ20mmワーク測定時(当社測定値)
※3 ●2μm＝φ20mmワーク測定時 ●3μm=φ8mmワーク測定時(当社測定値)

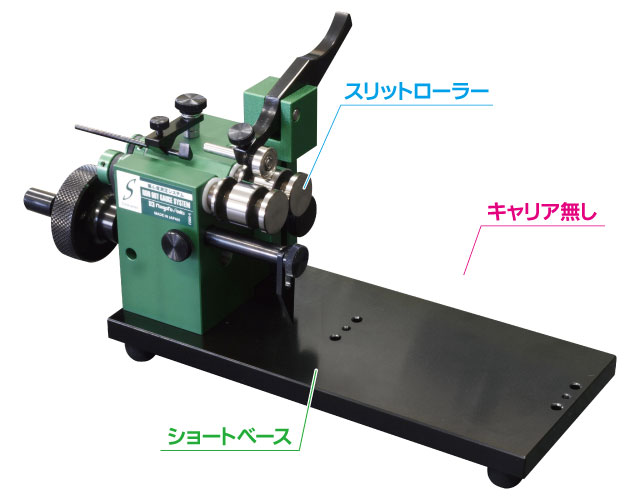

ROG-221S
ベース：場所を取らないコンパクトなベースタイプ
ローラー：フランジのあるワークの逃がしに最適な溝付タイプ
キャリア：ベース部分にマグネットベース等の取り付け可能

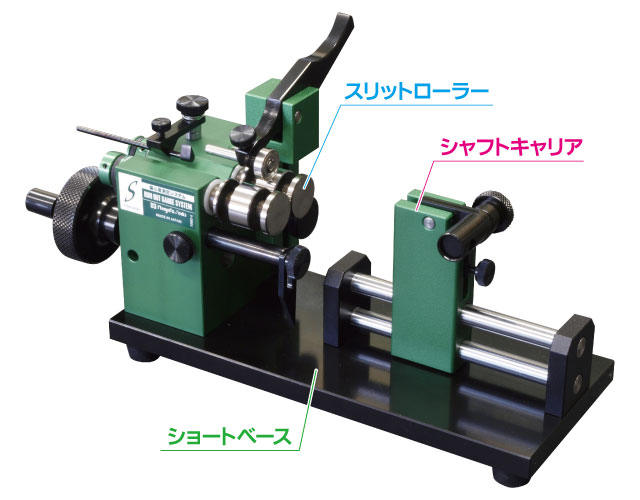

ROG-221SS
ベース：場所を取らないコンパクトなベースタイプ
ローラー：フランジのあるワークの逃がしに最適な溝付タイプ
キャリア：測定器を取り付け、ワークの長さに合わせて位置決めができる標準的なキャリア

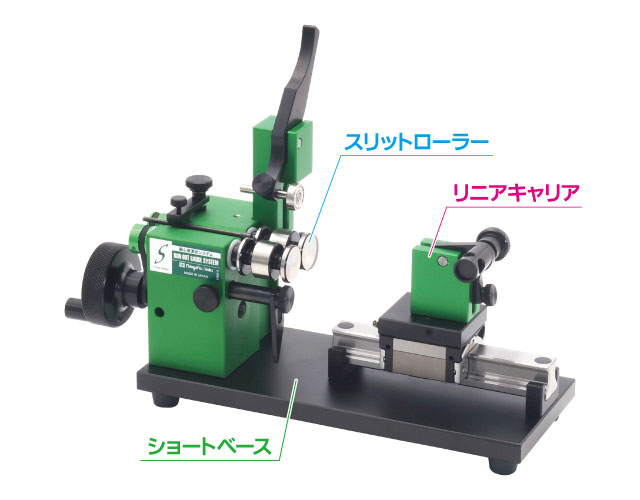

ROG-221LS
ベース：場所を取らないコンパクトなベースタイプ
ローラー：フランジのあるワークの逃がしに最適な溝付タイプ
キャリア：位置決めの際に滑らかな移動が可能なキャリア
ROG-223S
ベース：場所を取らないコンパクトなベースタイプ
ローラー：丸棒などフランジが無いワークで使用する溝無しタイプ
キャリア：ベース部分にマグネットベース等の取り付け可能

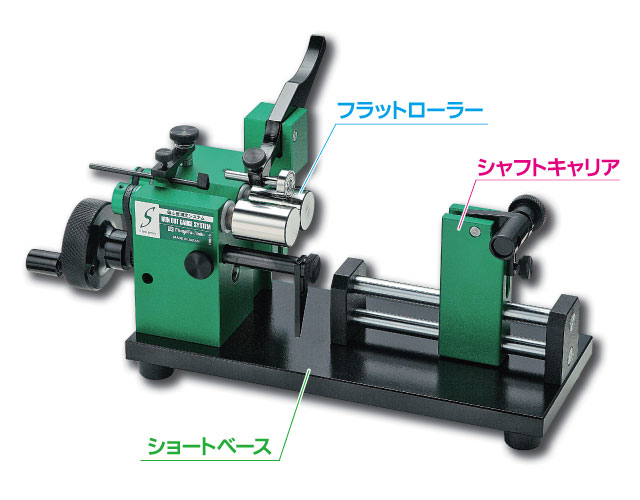

ROG-223SS
ベース：場所を取らないコンパクトなベースタイプ
ローラー：丸棒などフランジが無いワークで使用する溝無しタイプ
キャリア：測定器を取り付け、ワークの長さに合わせて位置決めができる標準的なキャリア

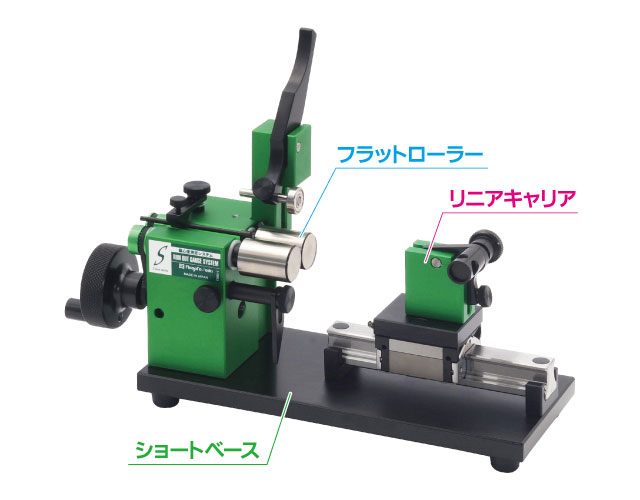

ROG-223LS
ベース：場所を取らないコンパクトなベースタイプ
ローラー：丸棒などフランジが無いワークで使用する溝無しタイプ
キャリア：位置決めの際に滑らかな移動が可能なキャリア

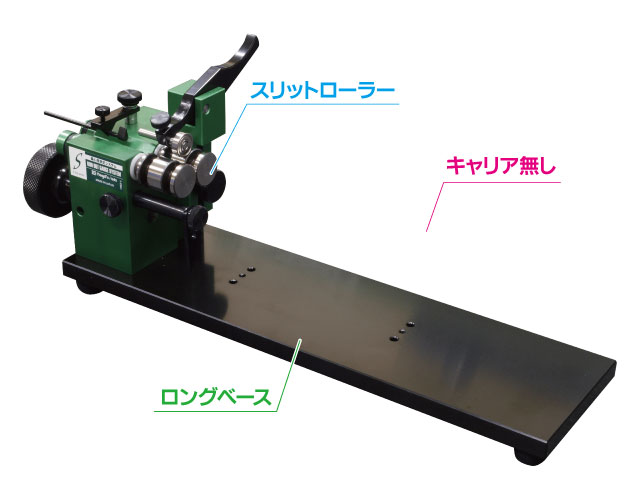

ROG-351S
ベース：シリーズ内で一番大きいベースタイプ
ローラー：フランジのあるワークの逃がしに最適な溝付タイプ
キャリア：ベース部分にマグネットベース等の取り付け可能

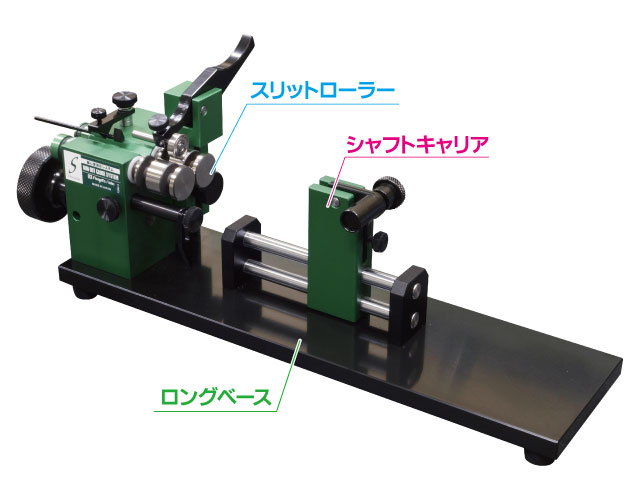

ROG-351SS
ベース：シリーズ内で一番大きいベースタイプ
ローラー：フランジのあるワークの逃がしに最適な溝付タイプ
キャリア：測定器を取り付け、ワークの長さに合わせて位置決めができる標準的なキャリア

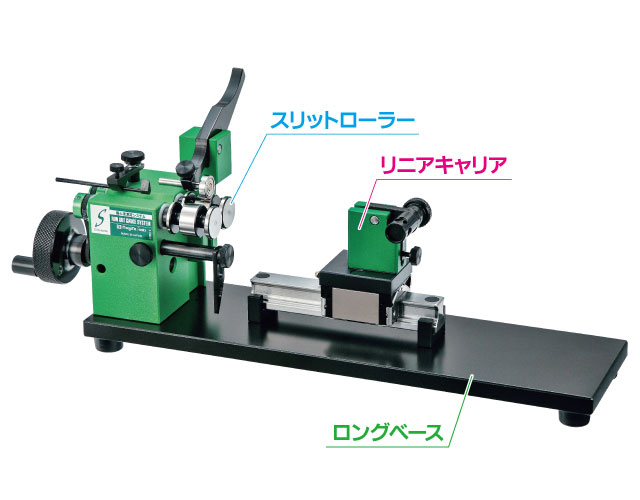

ROG-351LS
ベース：シリーズ内で一番大きいベースタイプ
ローラー：フランジのあるワークの逃がしに最適な溝付タイプ
キャリア：位置決めの際に滑らかな移動が可能なキャリア
ROG-353S
ベース：シリーズ内で一番大きいベースタイプ
ローラー：丸棒などフランジが無いワークで使用する溝無しタイプ
キャリア：ベース部分にマグネットベース等の取り付け可能

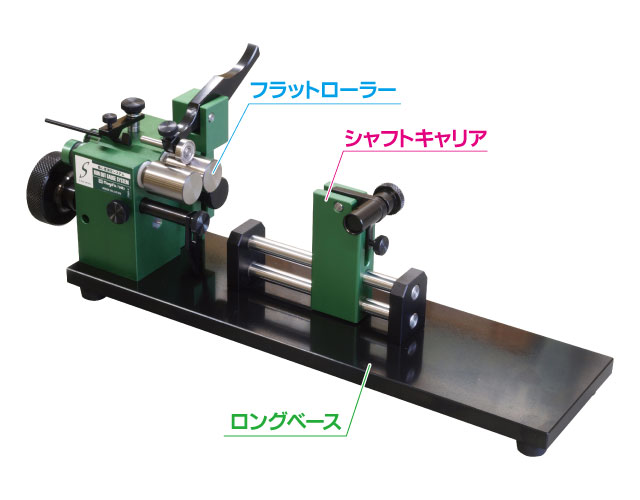

ROG-353SS
ベース：シリーズ内で一番大きいベースタイプ
ローラー：丸棒などフランジが無いワークで使用する溝無しタイプ
キャリア：測定器を取り付け、ワークの長さに合わせて位置決めができる標準的なキャリア

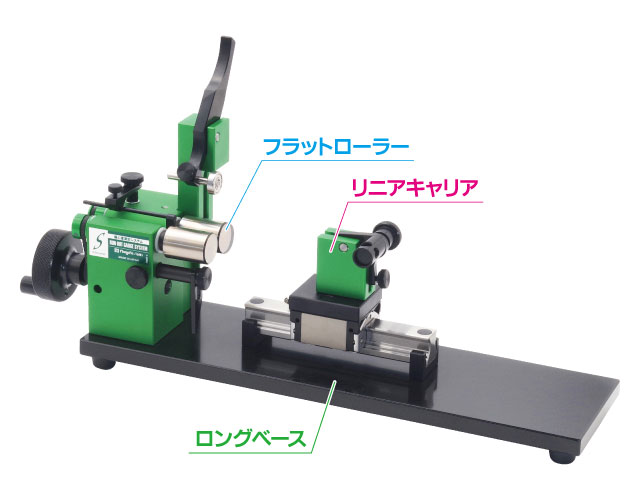

ROG-353LS
ベース：シリーズ内で一番大きいベースタイプ
ローラー：丸棒などフランジが無いワークで使用する溝無しタイプ
キャリア：位置決めの際に滑らかな移動が可能なキャリア

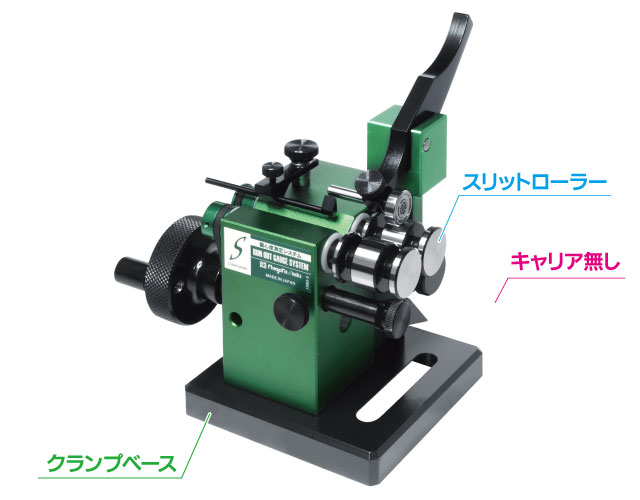

ROG-101S
ベース：大型測定器のステージ等に搭載可能な、超コンパクト＆長穴付ベースタイプ
ローラー：フランジのあるワークの逃がしに最適な溝付タイプ

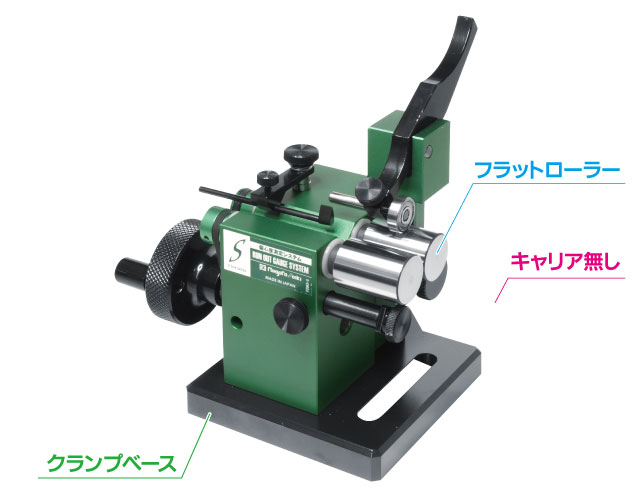

ROG-103S
ベース：大型測定器のステージ等に搭載可能な、超コンパクト＆長穴付ベースタイプ
ローラー：丸棒などフランジが無いワークで使用する溝無しタイプ

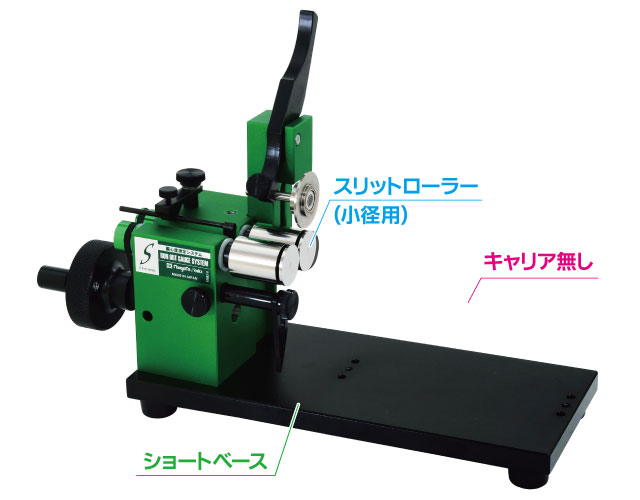

ROG-225S
ベース：場所を取らないコンパクトなベースタイプ
ローラー：φ1～8mmに対応する小径用タイプ
キャリア：ベース部分にマグネットベース等の取り付け可能

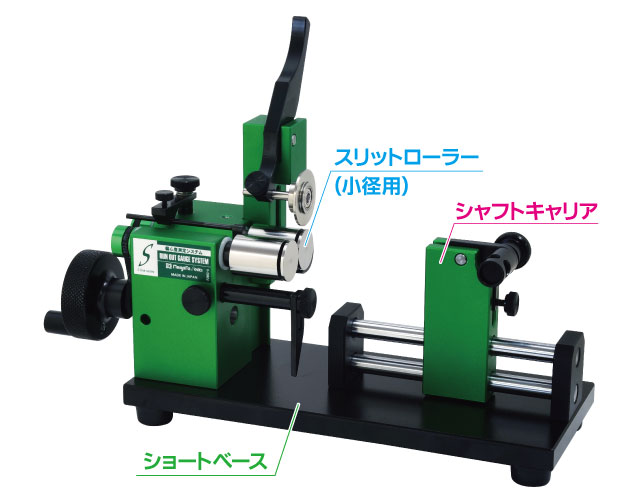

ROG-225SS
ベース：場所を取らないコンパクトなベースタイプ
ローラー：φ1～8mmに対応する小径用タイプ
キャリア：測定器を取り付け、ワークの長さに合わせて位置決めができる標準的なキャリア

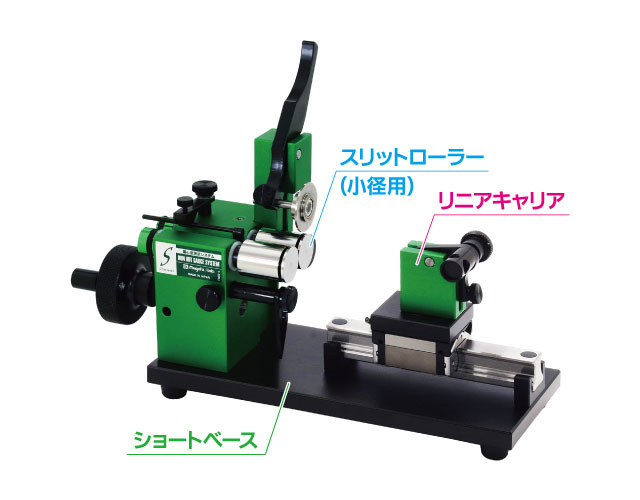

ROG-225LS
ベース：場所を取らないコンパクトなベースタイプ
ローラー：φ1～8mmに対応する小径用タイプ
キャリア：位置決めの際に滑らかな移動が可能なキャリア
ROG-355S
ベース：シリーズ内で一番大きいベースタイプ
ローラー：φ1～8mmに対応する小径用タイプ
キャリア：ベース部分にマグネットベース等の取り付け可能

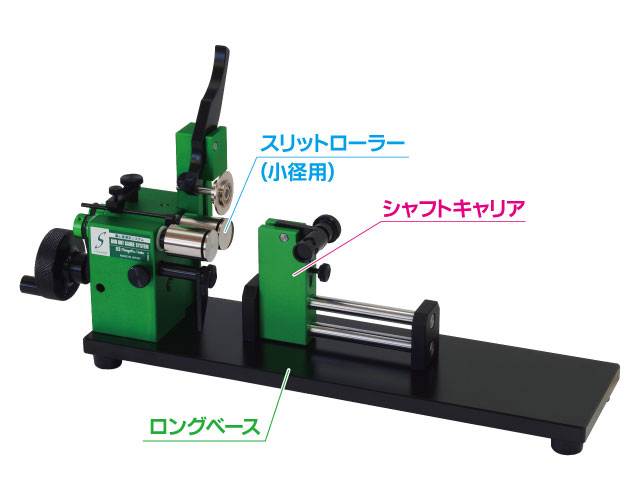

ROG-355SS
ベース：シリーズ内で一番大きいベースタイプ
ローラー：φ1～8mmに対応する小径用タイプ
キャリア：測定器を取り付け、ワークの長さに合わせて位置決めができる標準的なキャリア

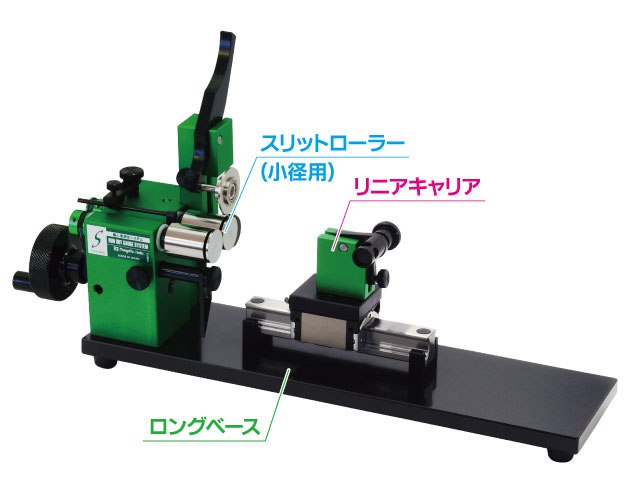

ROG-355LS
ベース：シリーズ内で一番大きいベースタイプ
ローラー：φ1～8mmに対応する小径用タイプ
キャリア：位置決めの際に滑らかな移動が可能なキャリア

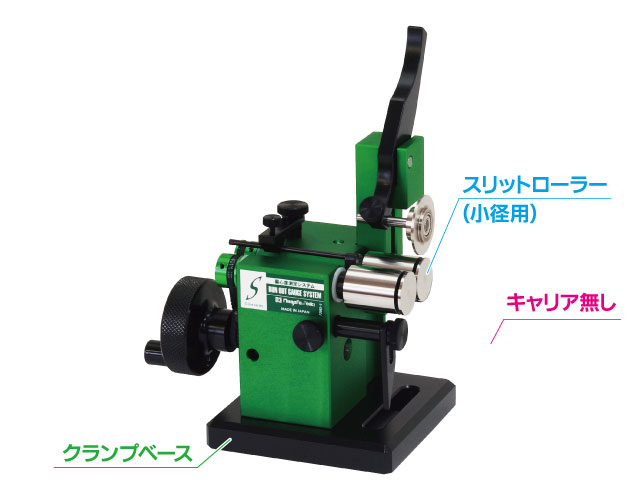

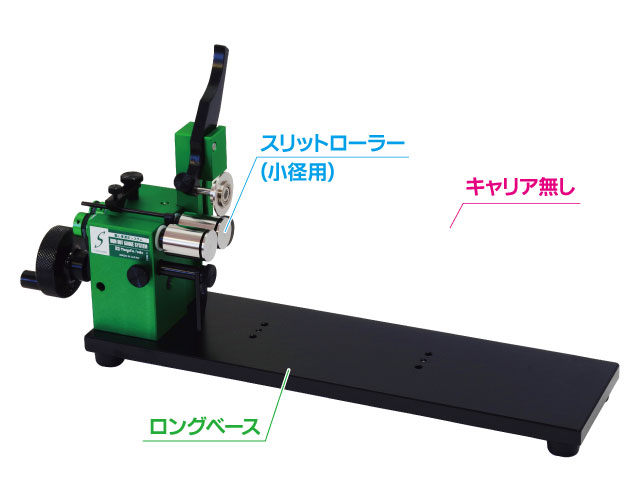

ROG-105S
ベース：大型測定器のステージ等に搭載可能な、超コンパクト＆長穴付ベースタイプ
ローラー：φ1～8mmに対応する小径用タイプ
特殊形状対応タイプ

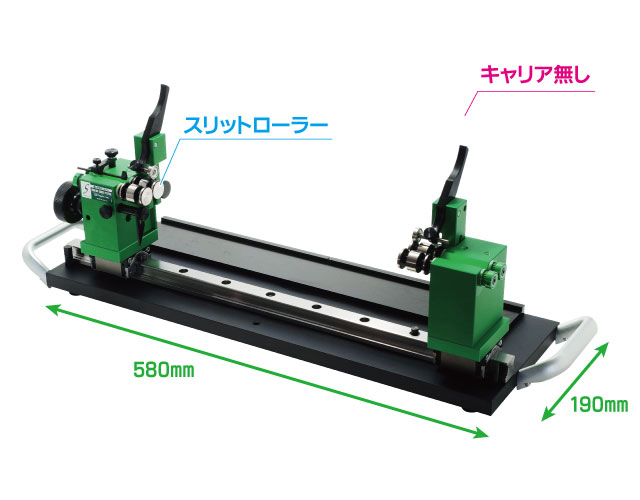

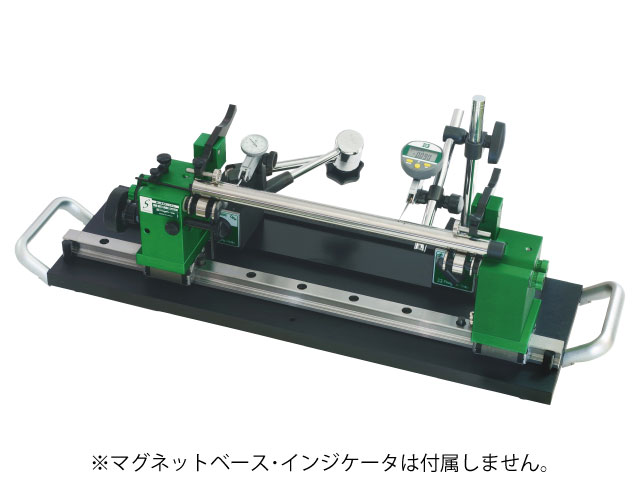

長尺測定タイプ ROG-581S
長さ300mmまでのワークが測定可能！
測定可能ワーク条件
外径：φ4～30mm
長さ：5～300mm
質量：1.7kg以下
形状：円筒状
基準とする部分がローラーで十分に挟める長さであること
※ワーク先端部がメインローラー端面から離れると振れが大きくなり、測定誤差の原因となります。
ベースサイズ：580mm×190mm
ローラー：フランジのあるワークの逃がしに最適な溝付タイプ
キャリア：ベース部分にマグネットベース等の取り付け可能

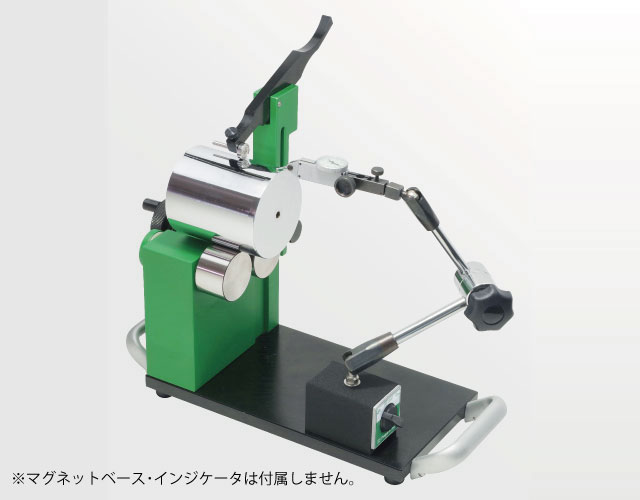

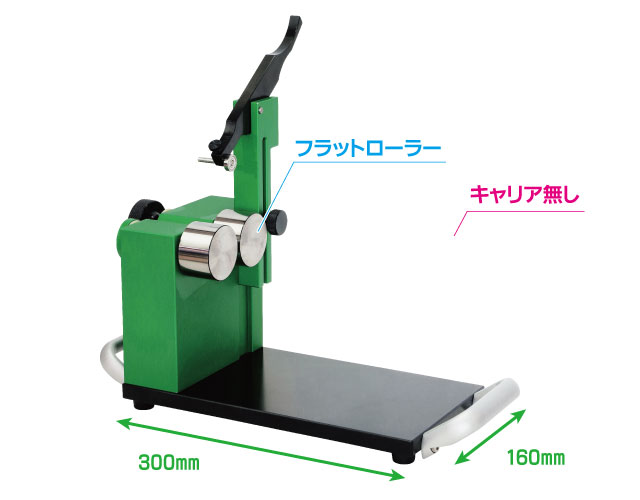

大径測定タイプ ROG-307S
測定ワーク外径φ110mmまで対応！
測定可能ワーク条件
外径：φ10～110mm
長さ：5～80mm
質量：6.0kg以下
形状：円筒状
基準とする部分がローラーで十分に挟める長さであること
※ワーク先端部がメインローラー端面から離れると振れが大きくなり、測定誤差の原因となります。
ベースサイズ：300mm×160mm
ローラー：丸棒などフランジが無いワークで使用する溝無しタイプ
キャリア：ベース部分にマグネットベース等の取り付け可能
ダブルキャリア／モーター付

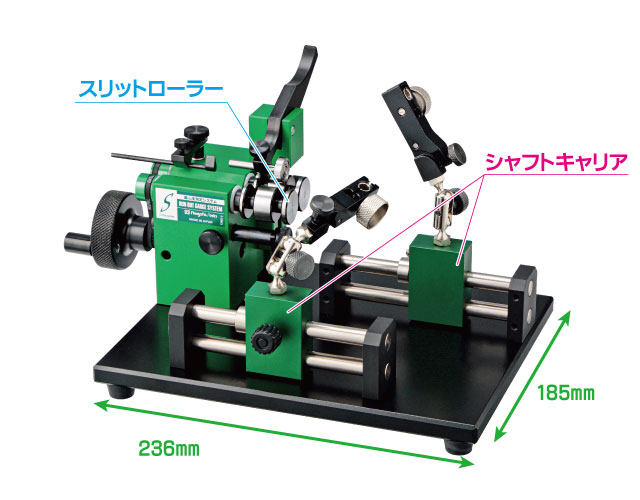

ダブルキャリアタイプ
ROG-241SSW
ワークの前方、後方の2点同時測定が可能！
測定可能ワーク条件
外径：φ4～30mm（4mm未満の測定が可能なローラーはこちら）
長さ：5～80mm
質量：450g以下
形状：円筒状
基準とする部分がローラーで十分に挟める長さであること
※ワーク先端部がメインローラー端面から離れると振れが大きくなり、測定誤差の原因となります。
ベースサイズ：236mm×185mm
ローラー：フランジのあるワークの逃がしに最適な溝付タイプ
キャリア：測定器を取り付け、ワークの長さに合わせて位置決めができる標準的なキャリア

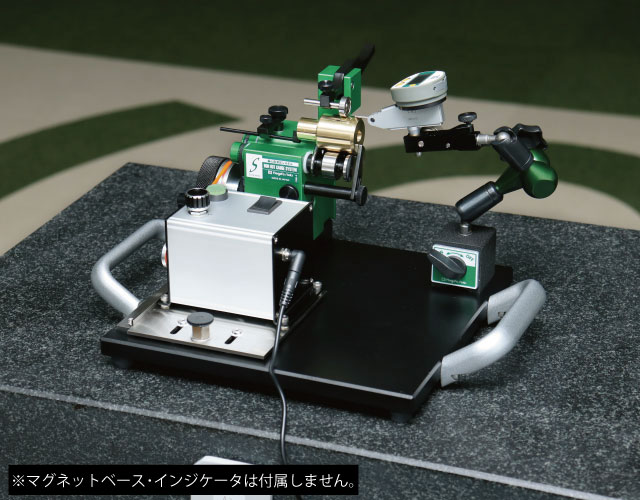

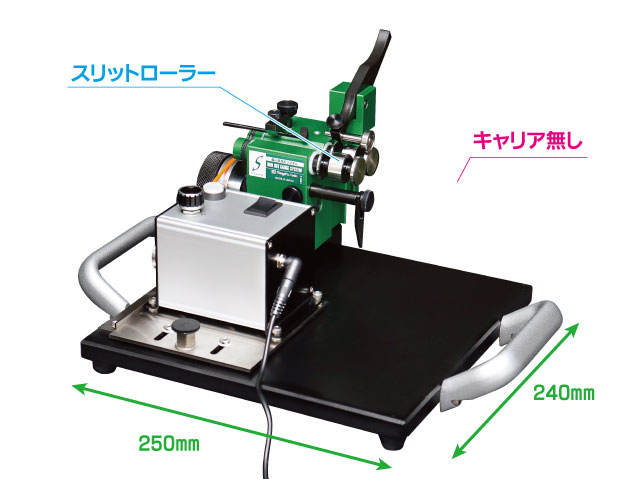

モーター付 ROG-251SM
モーター駆動により連続的な振れ測定が可能。（モーター駆動/手動の切替が可能）
測定可能ワーク条件
外径：φ4～30mm（4mm未満の測定が可能なローラーはこちら）
長さ：5～80mm
質量：450g以下
形状：円筒状
基準とする部分がローラーで十分に挟める長さであること
※ワーク先端部がメインローラー端面から離れると振れが大きくなり、測定誤差の原因となります。
ベースサイズ：250mm×240mm
ローラー：フランジのあるワークの逃がしに最適な溝付タイプ
キャリア：ベース部分にマグネットベース等の取り付け可能
偏心度測定システム 測定保持具

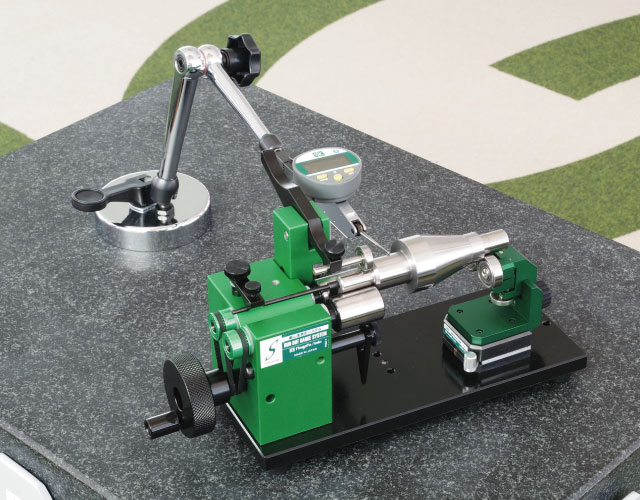

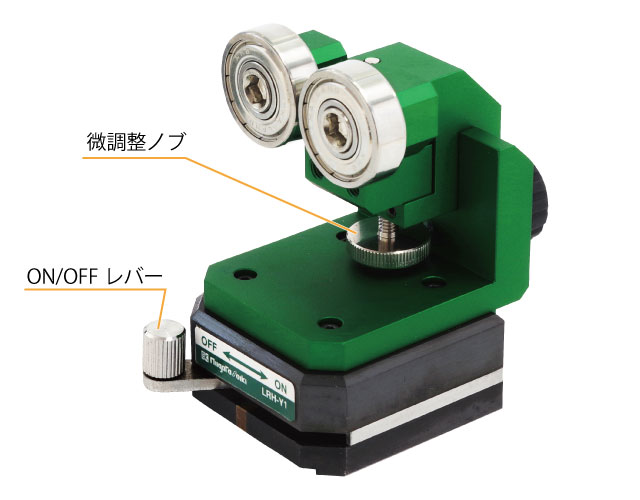

昇降ローラ式ホルダ LRH-Y1
偏心度測定システムと組み合わせて、長いワークや段付ワークの測定を可能に！
偏心度測定システム用昇降タイプの測定保持具です。長いワークや段付ワークの測定に最適です。
適用機種
ROG-221S、223S、225S、351S、353S、355S、101S、103S、105S、251SM
高さ調整が簡単な微動送り付
ベース部にON/OFF切替可能なマグネット付
