Sライン精密測定プラグゲージ

現場での「穴径測定」でこんなお悩みありませんか?

穴径測定器でスムーズに測定ができない。
熟練度が必要。
⇒簡単に穴径測定をしたい!

測定ポイントを手動で探してから測るのは手間がかかる。工数が多い。
⇒効率よく量産品の穴径測定をしたい!

量産品の穴径測定をすると、測定値にばらつきが出る。誤差を少なくしたい。
⇒測定値が安定する、高精度な測定がしたい!

【Sライン精密測定プラグゲージ】なら…

量産品の穴径をもっと
「簡単」「効率的」「高精度」に測定可能 !

オーダーヘッドで熟練度不要!
誰でもすぐに”高精度の測定”が行えます。


Sライン精密測定プラグゲージ

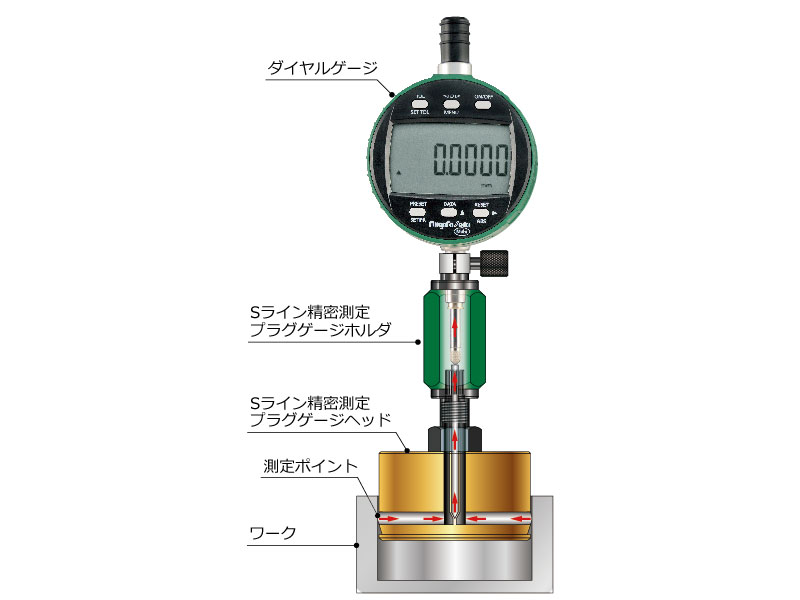

Sライン精密測定プラグゲージは、現場のワークに合わせたオーダー製のヘッドと、現場の測定環境に合わせたプラグゲージホルダを組み合わせた、測定システムです。

お手持ちのダイヤルゲージや電気マイクロメータ等のφ8ステム測定器と組み合わせることで、これまでの穴径測定がより効率的に、より高精度に行えます。

-簡単-

(1)リングゲージでプリセット
(2)ワークに差し込むだけ!
熟練度が不要で、誰でもすぐに”精度の高い測定”が可能!

-効率的-

●穴径に合わせた専用ヘッドで量産ラインにも対応。
●限界ゲージと異なり、数値管理が可能。
●空気配管設備不要でどこの現場でも使用可能。

-高精度-

●安定して測定できる形状で、姿勢誤差が少ない。
●繰返し精密度1μm未満。
●チタンコーティングで磨耗を防ぎ高精度を維持。

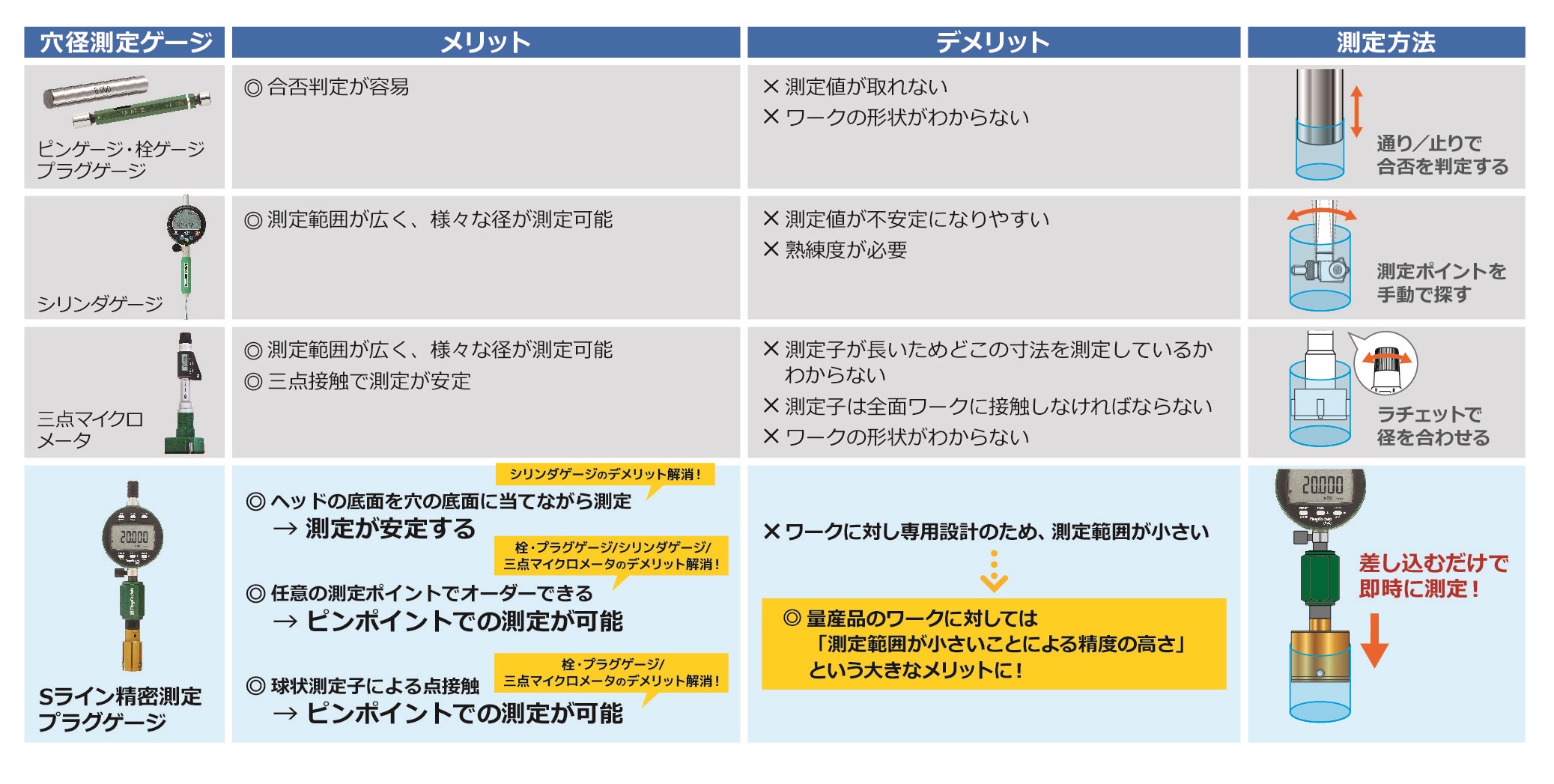

穴径測定器のメリット・デメリットの比較


パーツ紹介

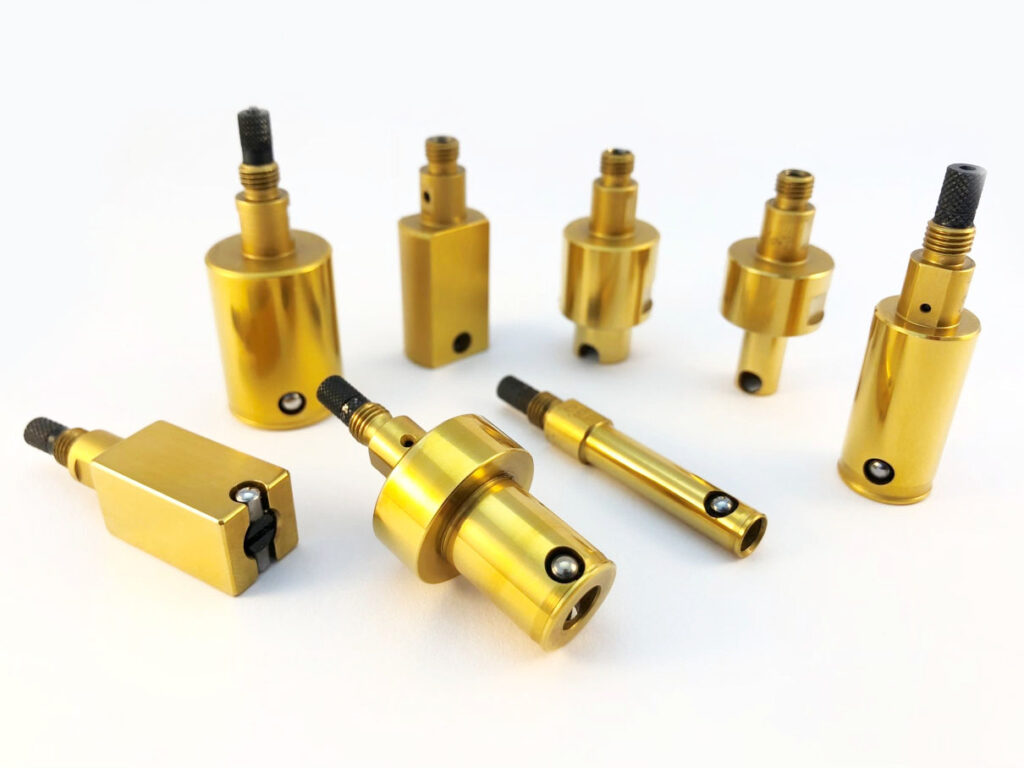

ヘッドの紹介

量産ラインなど、一定サイズで検査数の多い現場を圧倒的に効率化!
ホルダとダイヤルゲージ等の測定器と組み合わせて使用します。完全オーダー製で、ワークに合わせて専用設計をします。
ダウンロード資料内のお問い合わせシートへご記入ください。


【仕様】
●ヘッド・・・材質:工具鋼(窒化チタンコーティング)/硬度:約HV2200
●測定子・・・材質:超硬(窒化クロムコーティング) 別注でダイヤモンド測定子を選択可能

ヘッドタイプの例(一部)

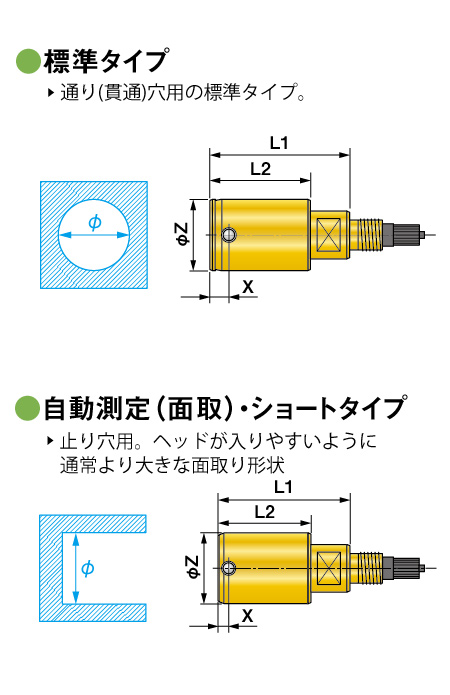

2点測定ヘッドタイプ

(2点測定ヘッドタイプより抜粋)

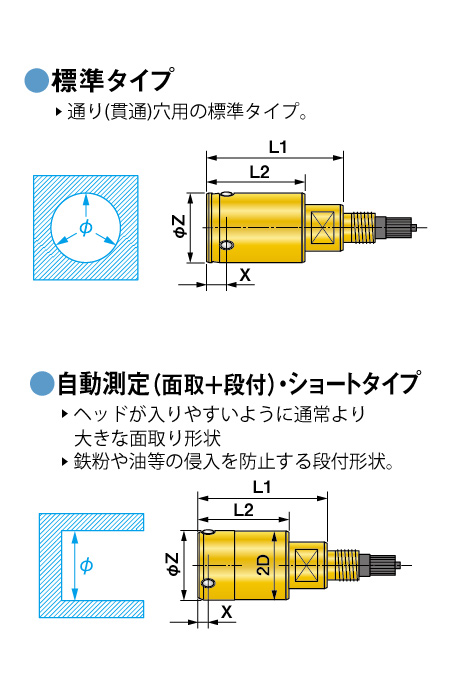

3点測定ヘッドタイプ

(3点測定ヘッドタイプより抜粋)

角型平行測定ヘッドタイプ

(角型平行測定ヘッドタイプより抜粋)

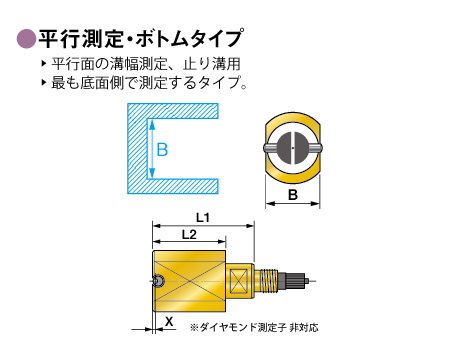

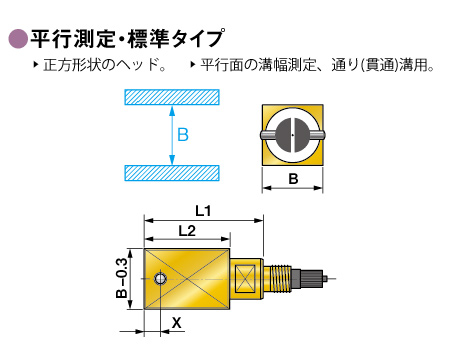

平行測定ヘッドタイプ

(平行測定ヘッドタイプより抜粋)

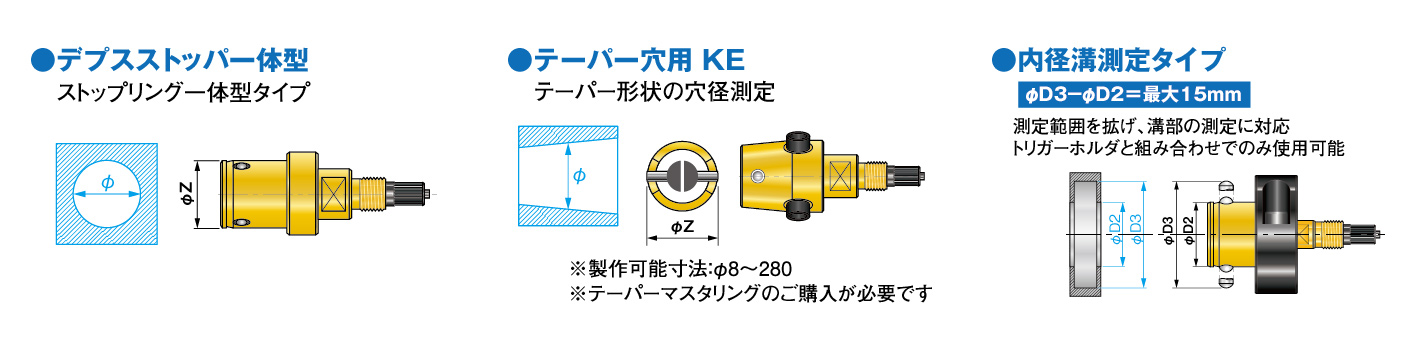

特殊形状ゲージヘッド (要問合せ)

(特殊形状ゲージヘッドより抜粋)

ホルダの紹介

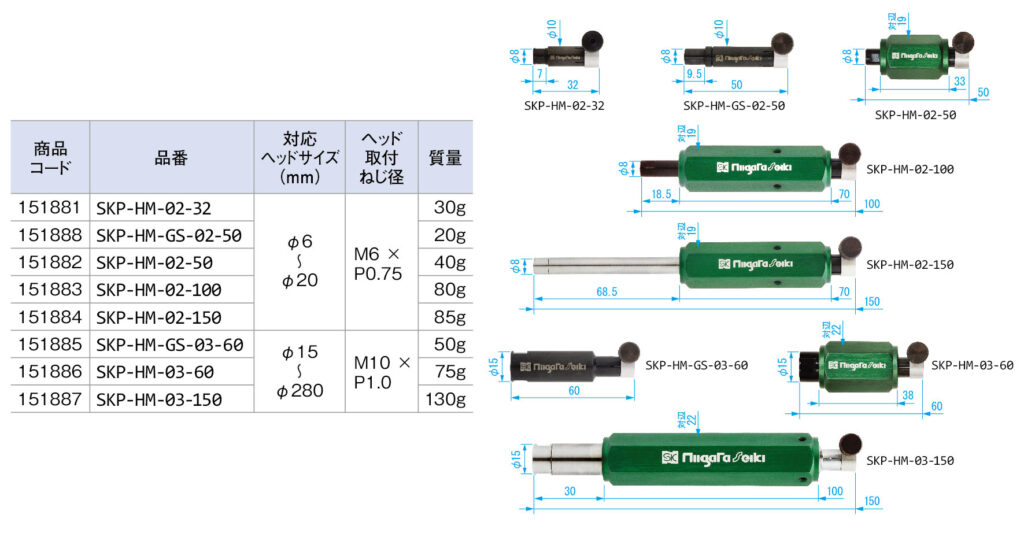

標準ホルダ

ヘッドとダイヤルゲージ等の測定器と組み合わせて使用する標準タイプのホルダです。

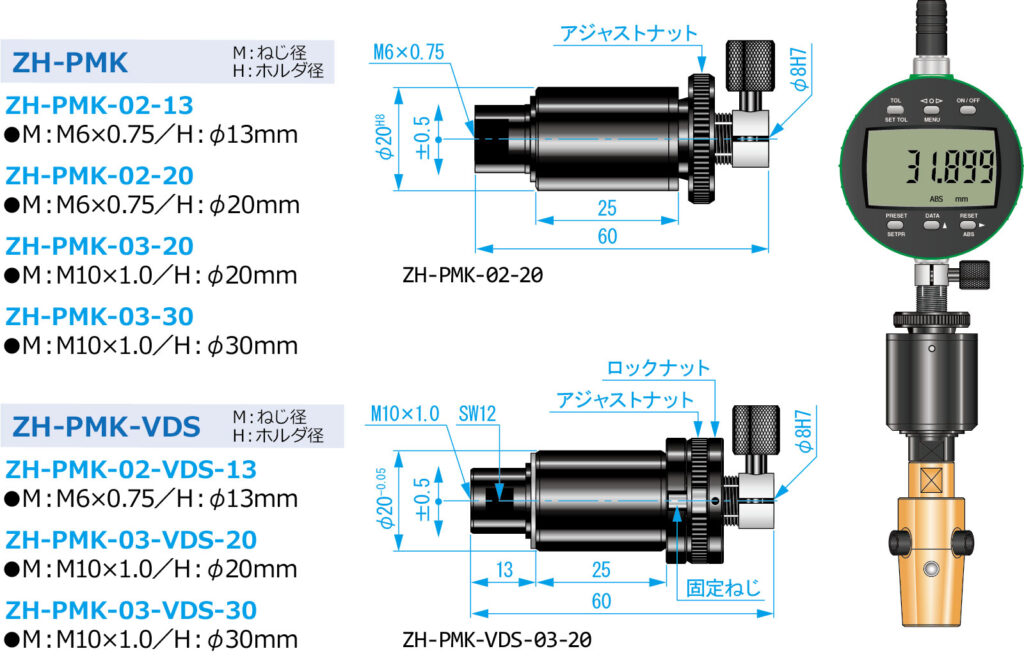

センタリングホルダ

ワーク中心の軸誤差を補正し、ヘッドやワークの損傷を防ぐ、自動測定用のセンタリングホルダです。
●軸方向誤差の補正範囲:±0.5mm

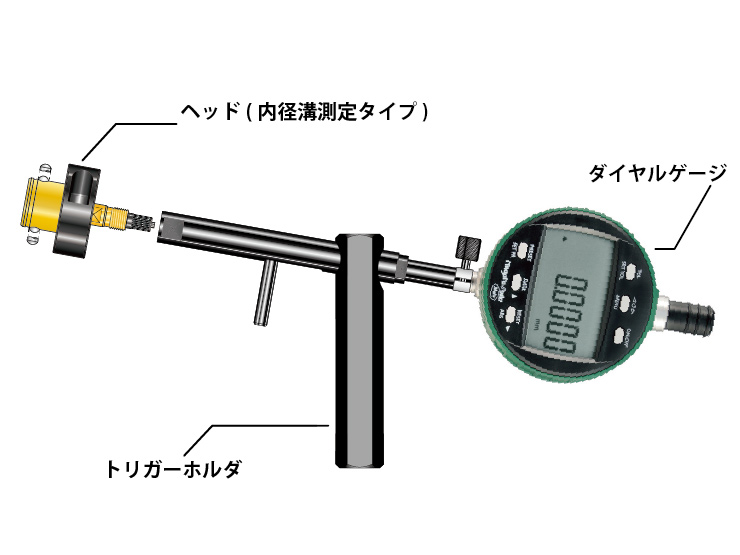

トリガーホルダ

内径溝測定タイプのゲージヘッドと組み合わせて使用。
トリガーを引くことで、測定子を最大15mm伸縮させることができます。

ロッド・デプスストッパの紹介

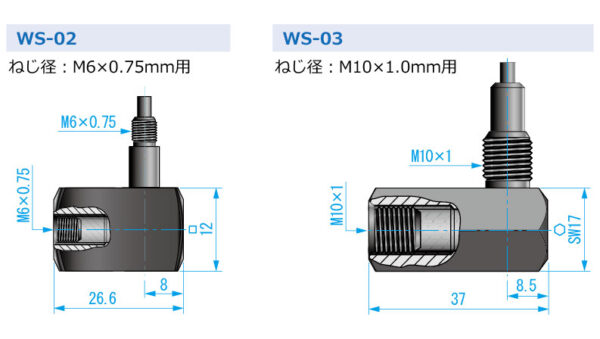

直角エクステンション

直角方向への測定方向変更に。手が届きにくい測定位置での測定に使用します。
エクステンションロッドと組み合わせが可能です。

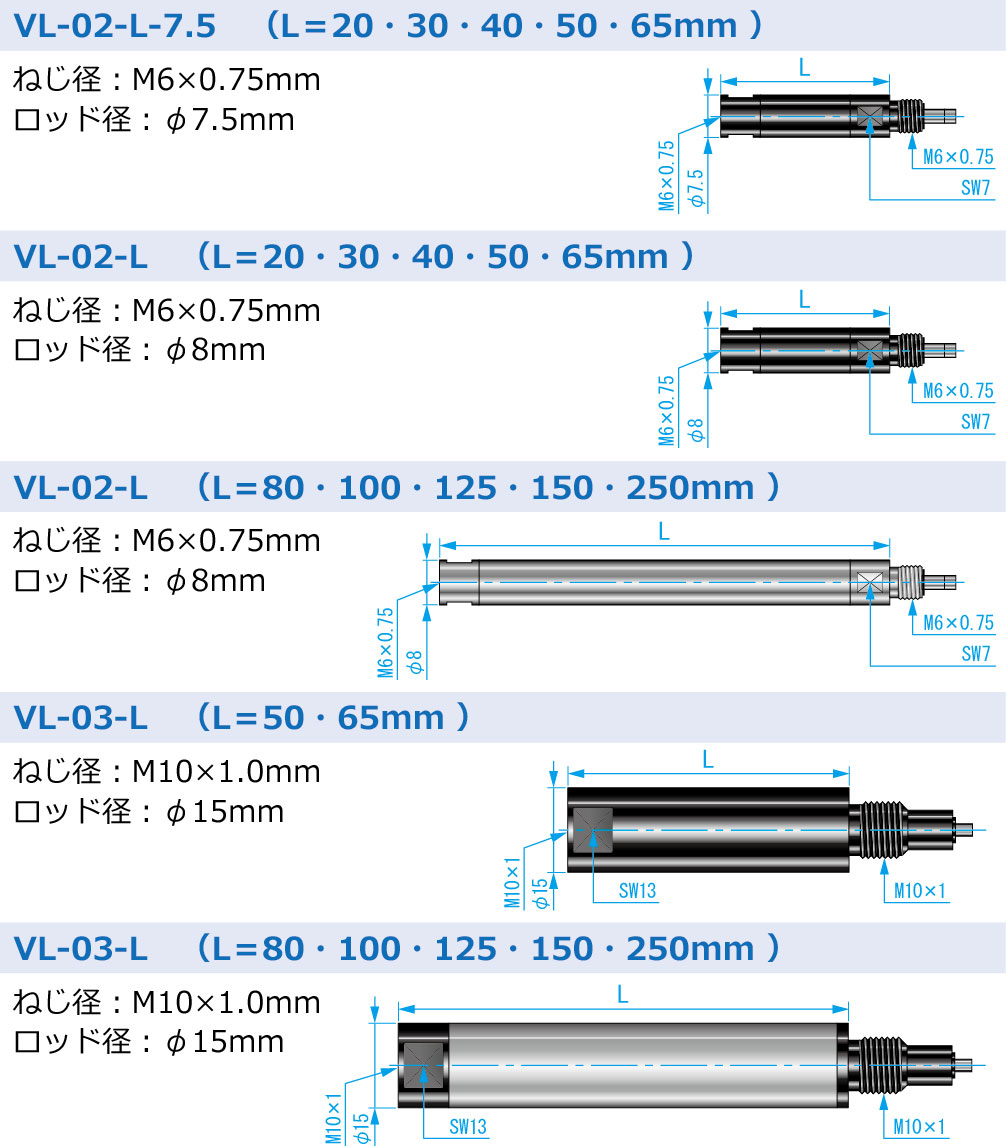

エクステンションロッド

深さ方向の伸長に。長さ80mm以上は温度安定鋼を採用し、体温による測定値への影響を軽減します。

デプスストッパ

一定深さでの測定を確実にするデプスストッパ。量産品の測定をより安定させ、効率アップへ導きます。

周辺機器

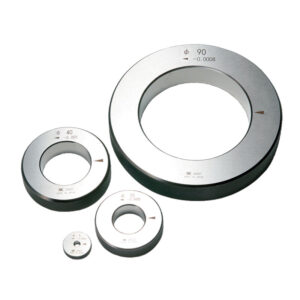

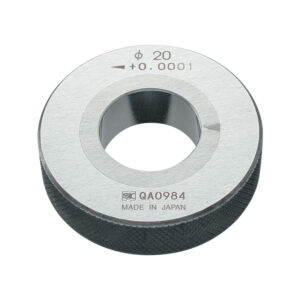

リングゲージ(鋼・超硬・セラミック)

実測値表示で高精度な測定マスタに最適です。国内の自社工場製で、0.001mm単位での製作が可能です。

【鋼】
幅広いサイズを通常在庫。
<全サイズ対応可能>

【超硬】
耐摩耗性に優れ長寿命。
<Φ50mmまで対応可能>

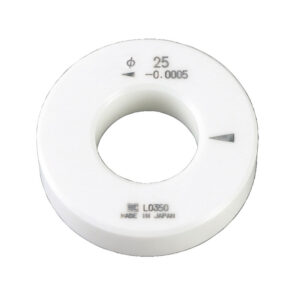

【セラミック】
錆の心配がなく保守管理が容易。
<Φ50mmまで対応可能>

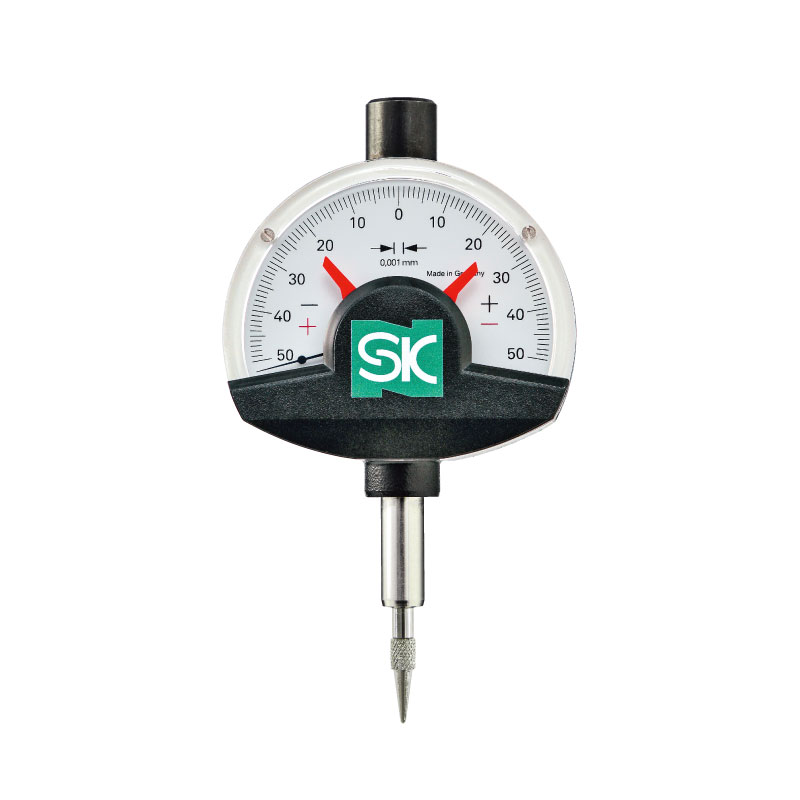

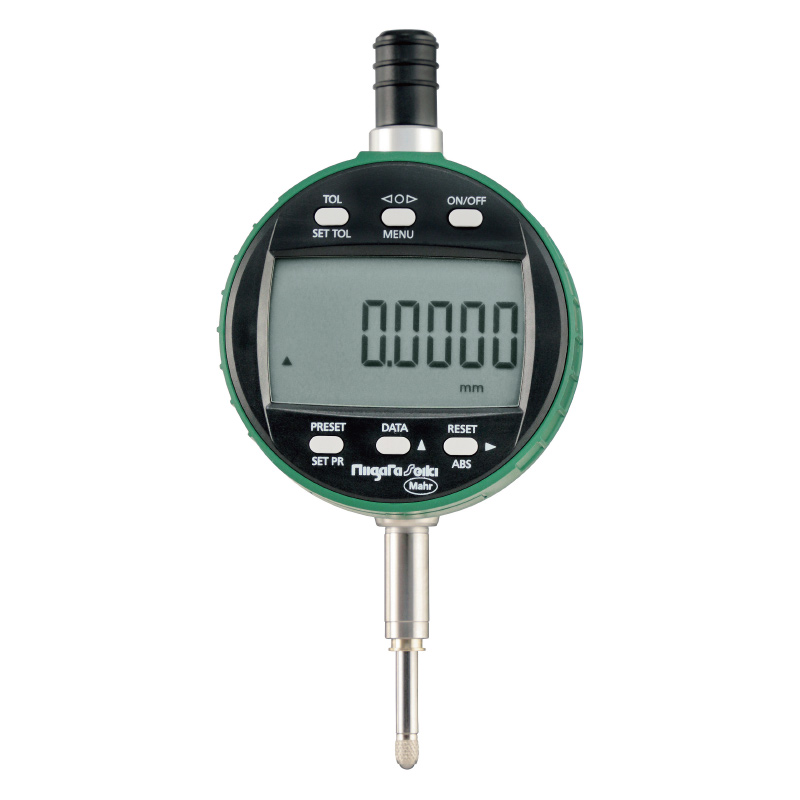

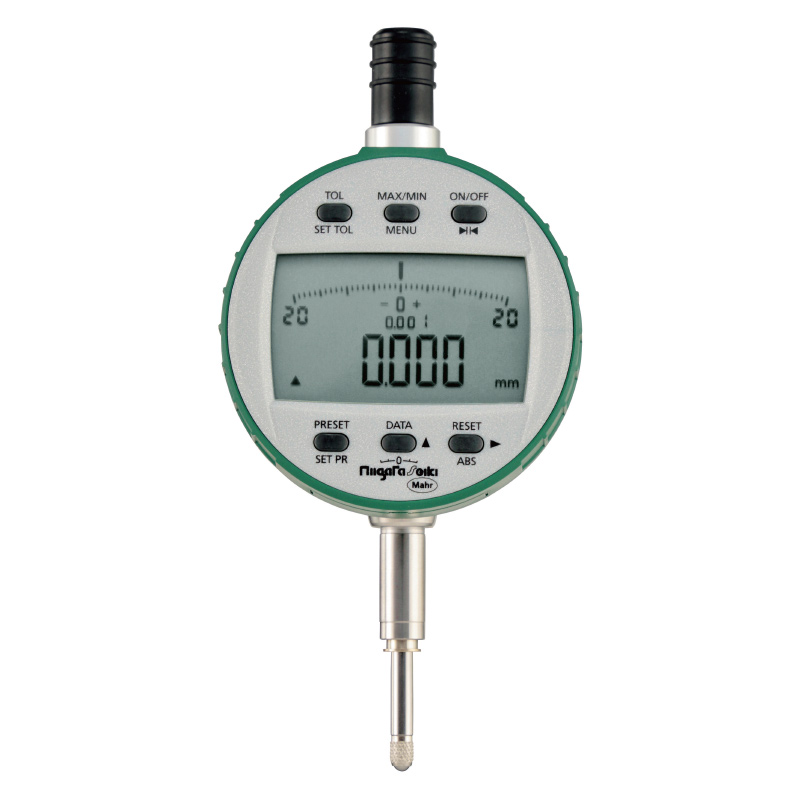

ダイヤルゲージ

無線内蔵のデジタルタイプから高精度な指針測微器まで、使用環境に合わせてお選びいただけます。

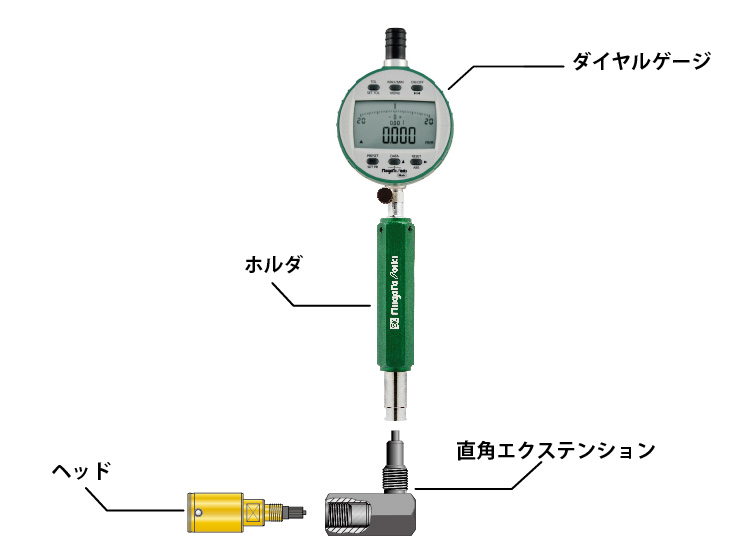

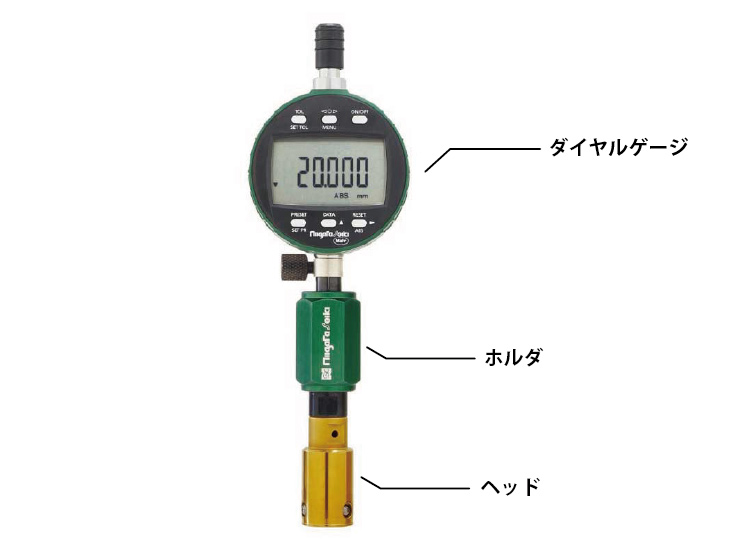

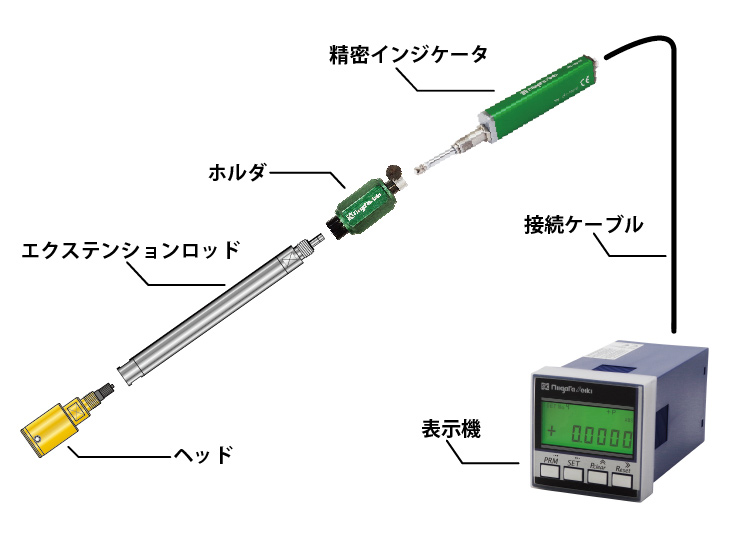

組み合わせ例

ワークや測定現場の環境に合わせて、様々な組み合わせで測定が可能です。
