伸縮自在、様々な場所や用途で使える
”サポートリフタ伸腕”

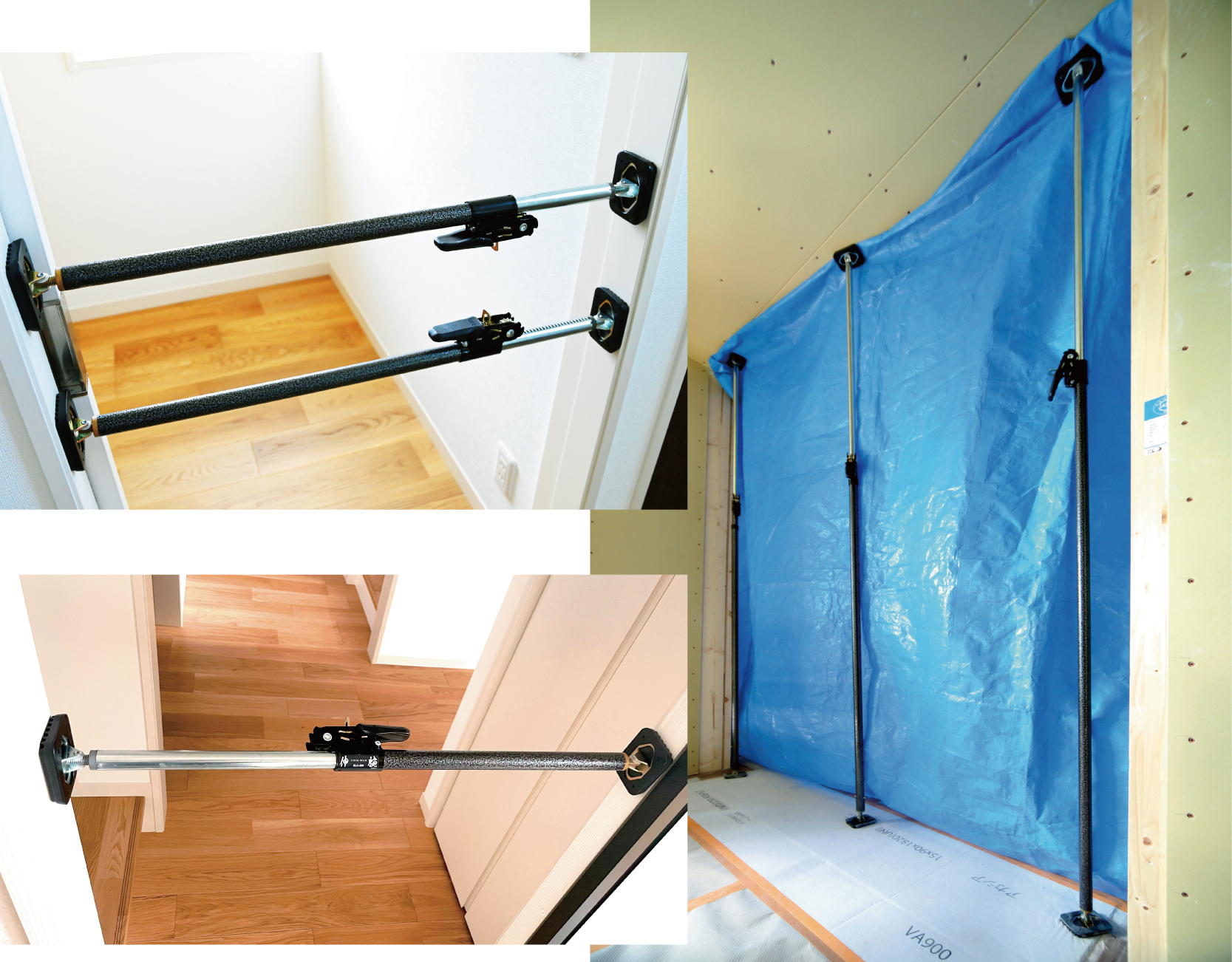

建築現場などでの仮止め作業にご使用いただけます。
▼別シリーズはこちら
伸･耐･快を備えた職人の相棒
使用方法

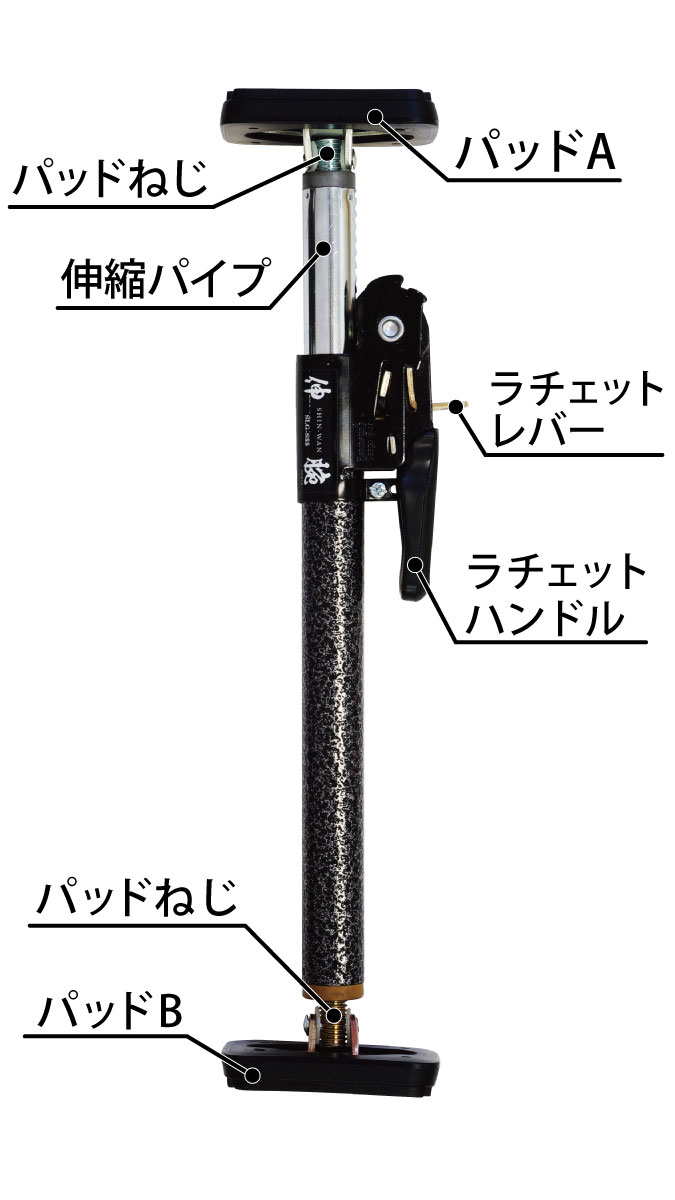

各部の名称
ラチェットの操作方法

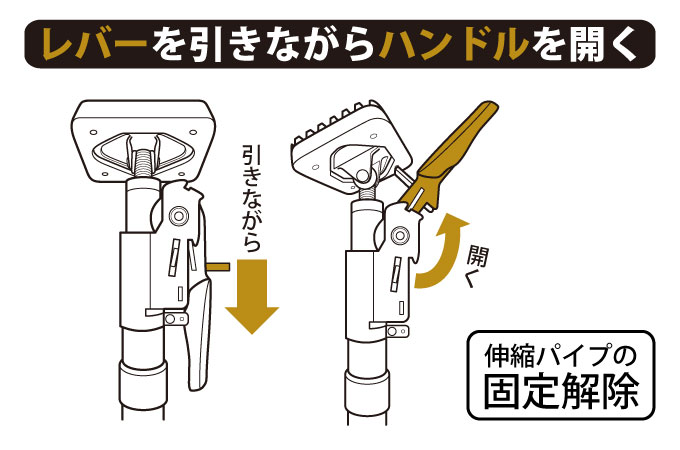

①ラチェットレバーを引きながらラチェットハンドルを開き、伸縮パイプの固定を解除します。

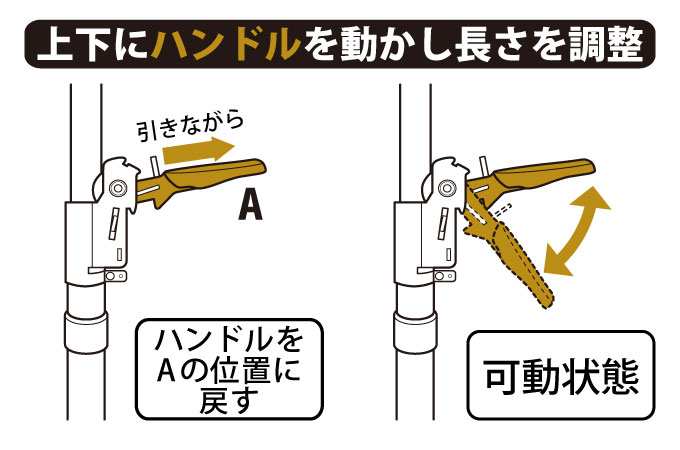

②ラチェットレバーを引きながらラチェットハンドルをAの位置に戻して、繰返し上下にハンドルを動かし、長さを調整してください。

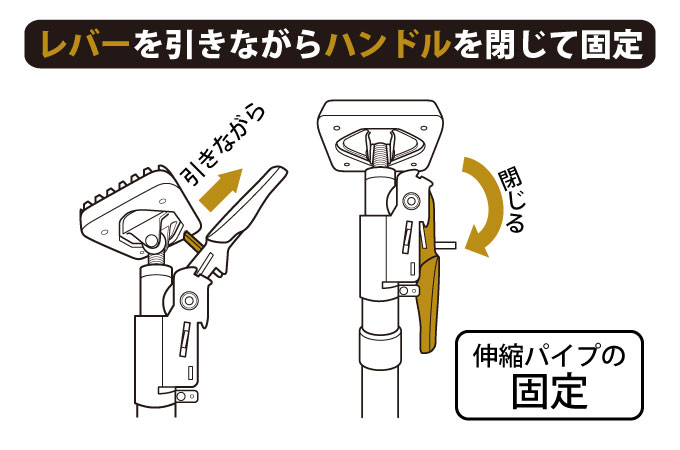

③ラチェットレバーを引きながらラチェットハンドルを閉じ、伸縮パイプをしっかり固定します。
紹介動画
ラインナップ
\ サイズは選べる6種類！左右の矢印をクリック！/

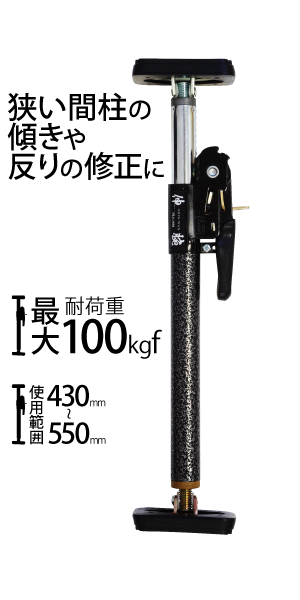

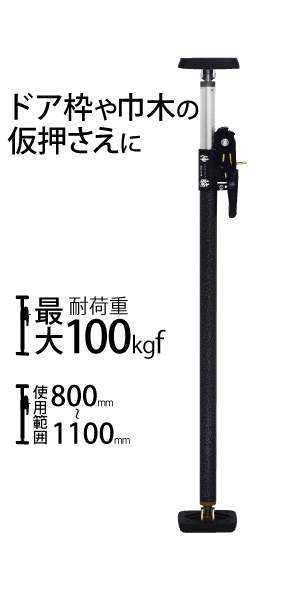

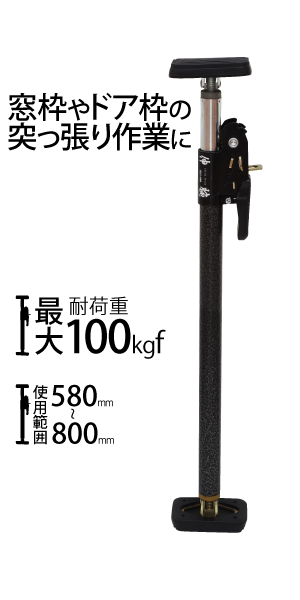

SLG-S55
SLG-S80

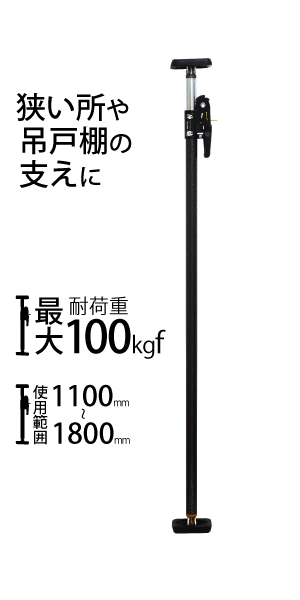

SLG-S110
SLG-S180

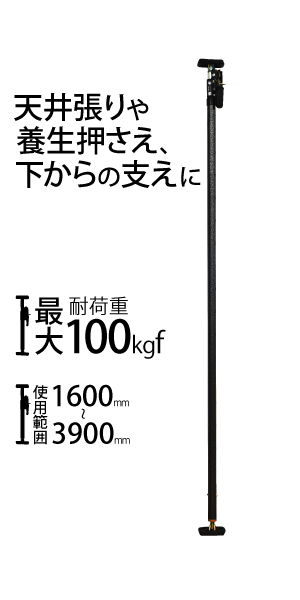

SLG-S290

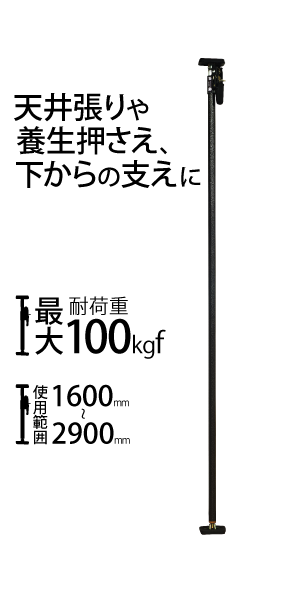

SLG-S390
別売品

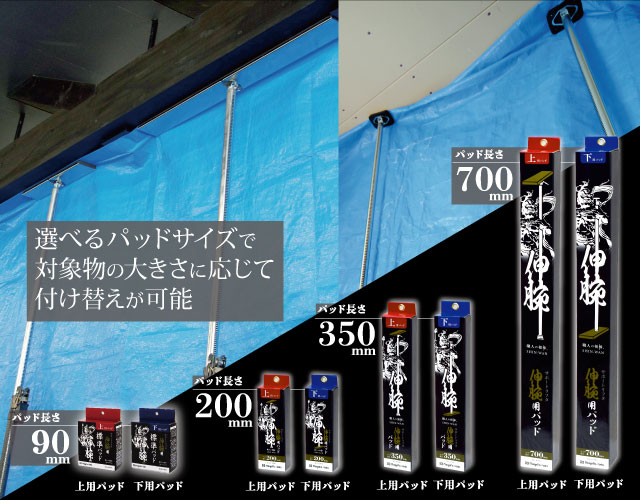

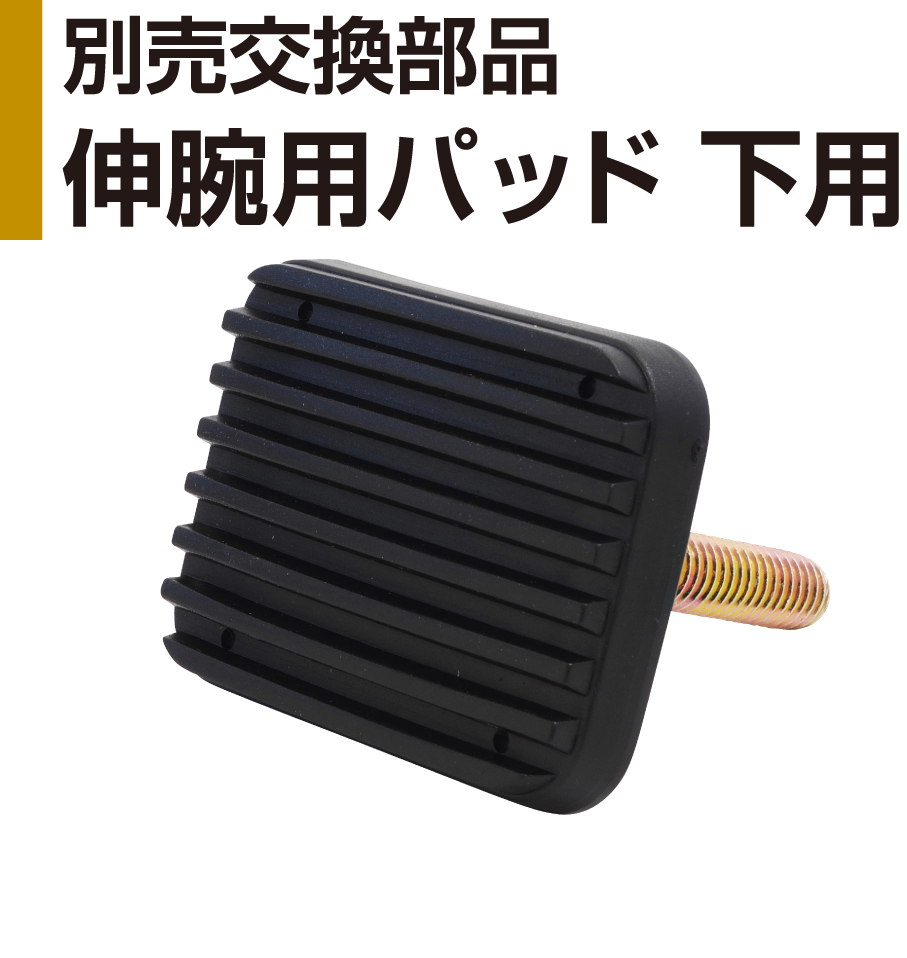

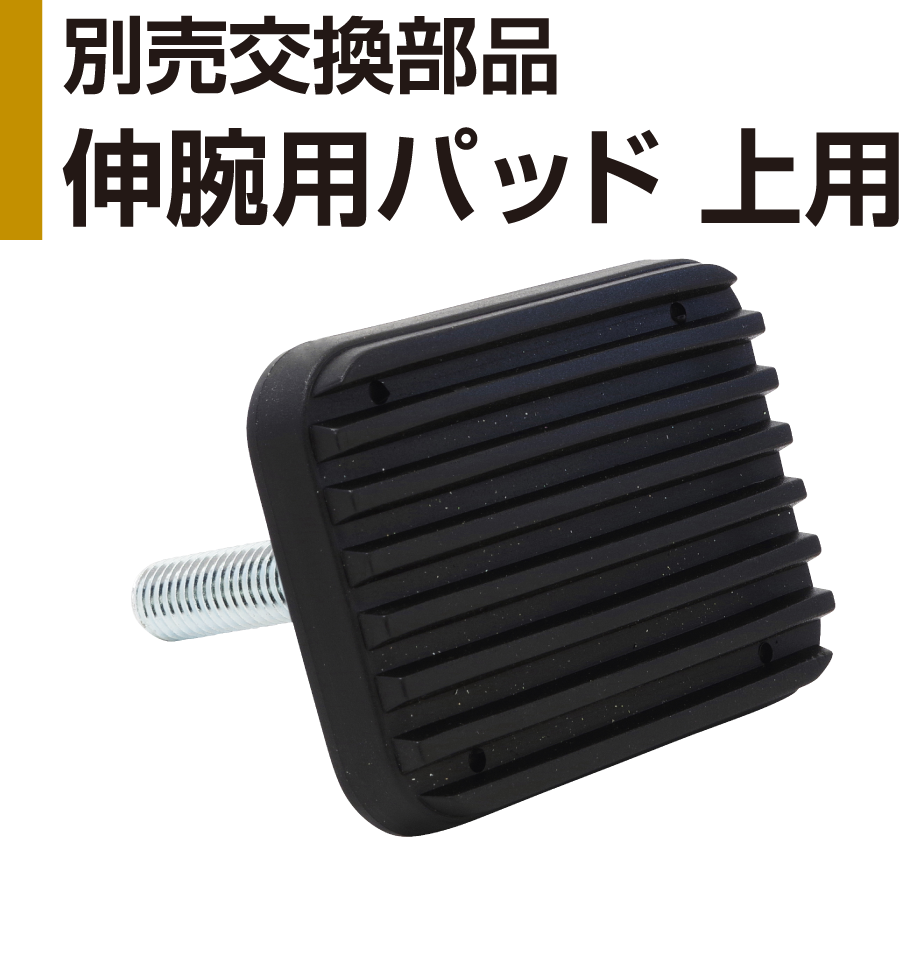

■伸腕用パッド
※上用パッドは右ねじ、下用パッドは左ねじになっているため、ご確認の上お買い求めください。

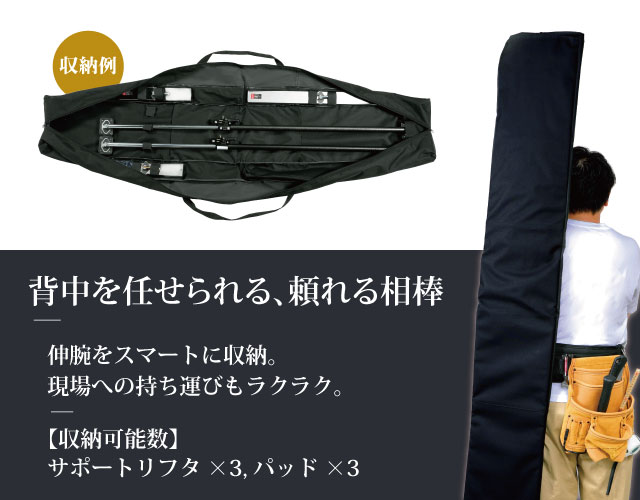

■伸腕用収納バッグ SLG-B1900
\ 商品の詳細、価格情報は画像をクリック！/

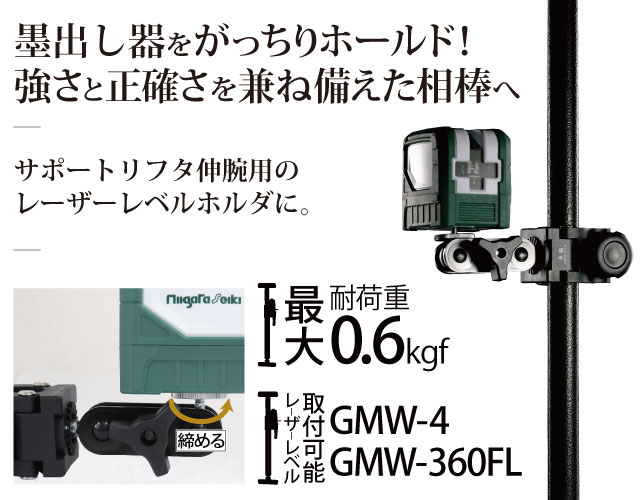

■伸腕用レーザーレベルホルダ

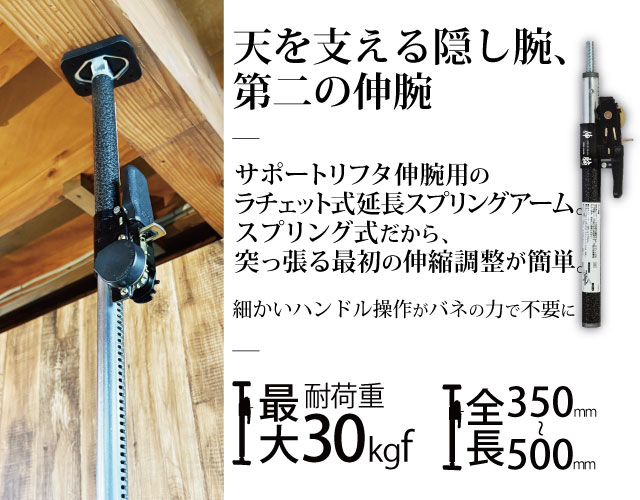

■伸腕用スプリングアーム
■伸腕用クランプ
\ 商品の詳細、価格情報は画像をクリック！/

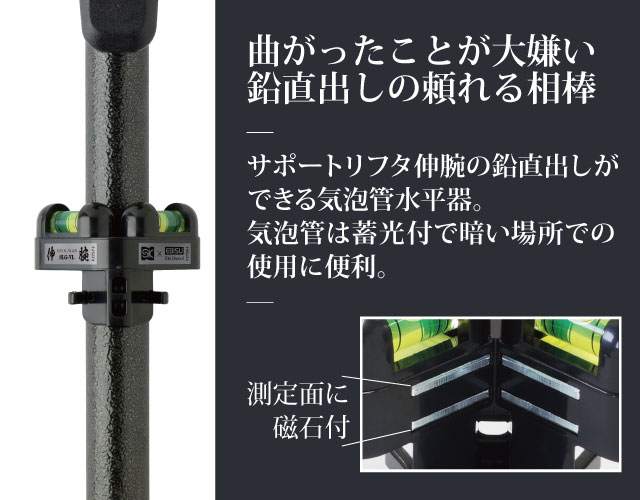

■伸腕用鉛直レベル

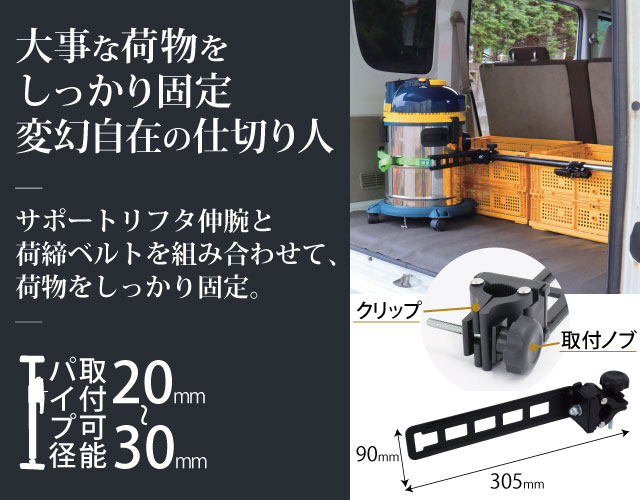

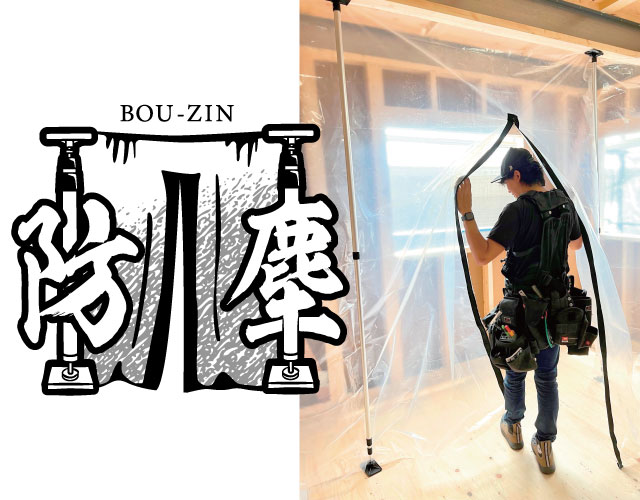

■伸腕用間仕切りバー

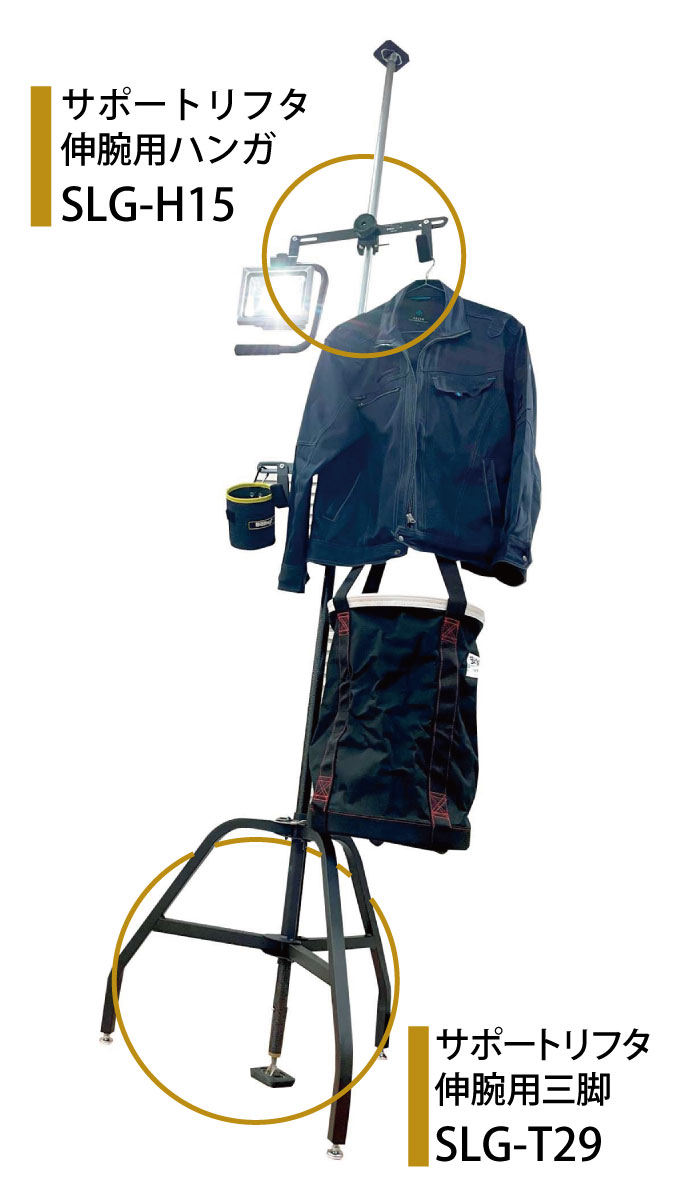

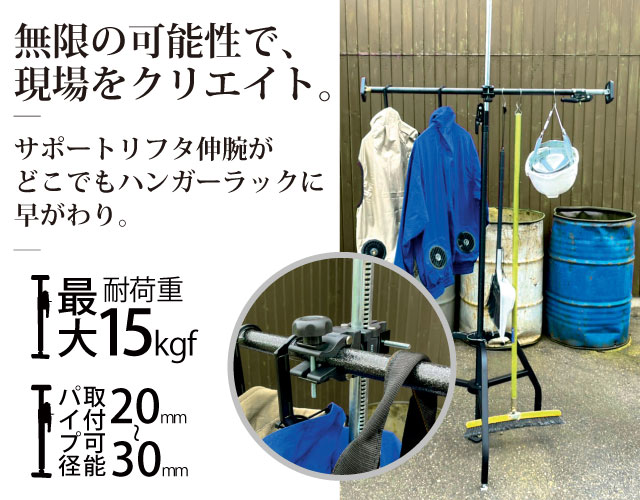

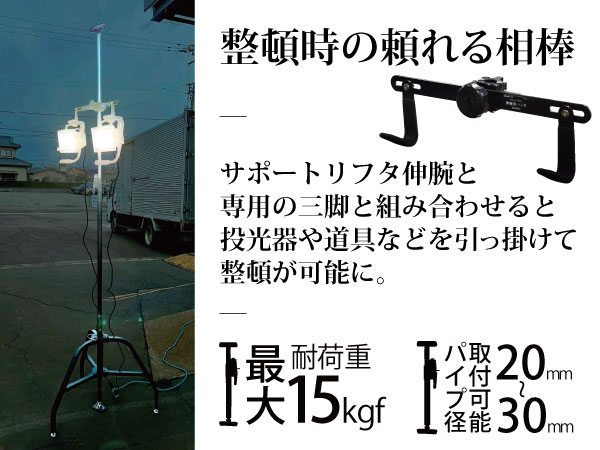

■伸腕用ハンガ SLG-H15

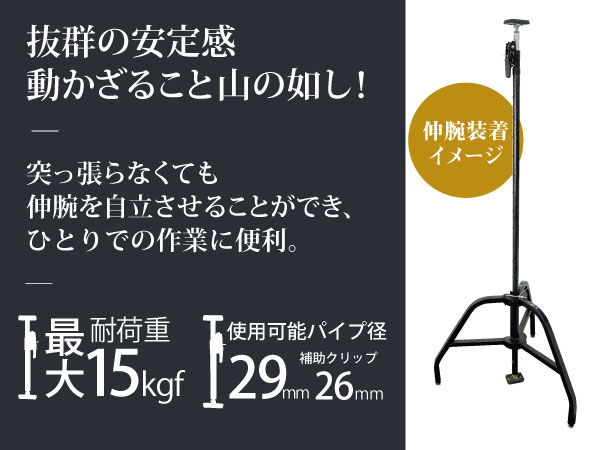

■伸腕用三脚 SLG-T29

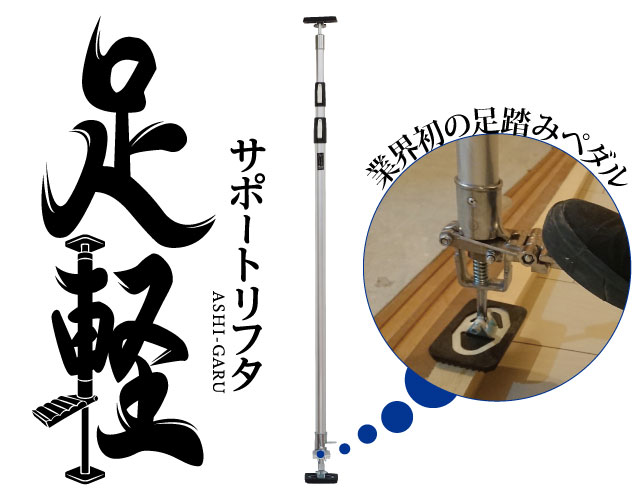

サポートリフタ足軽
使用方法

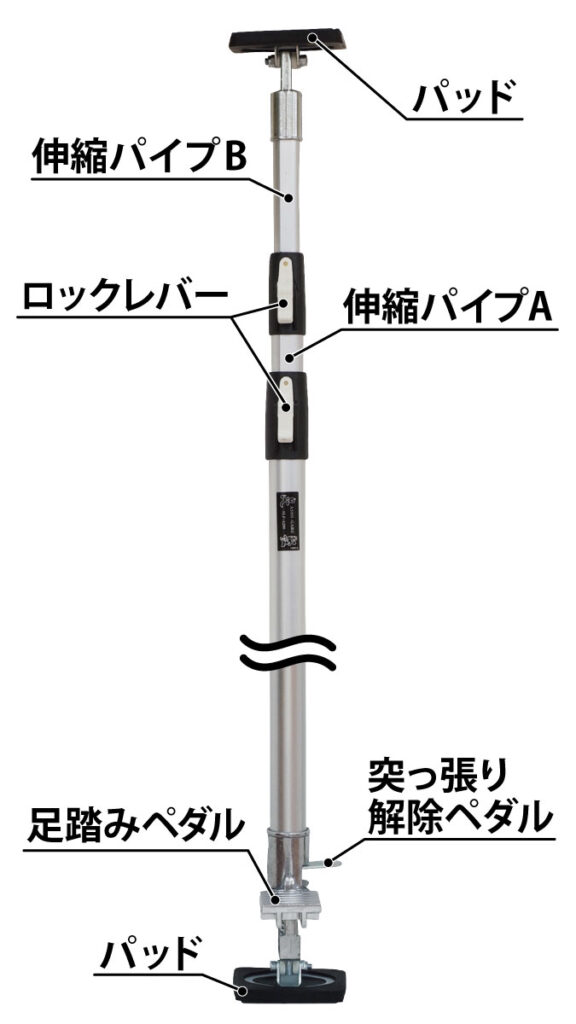

各部の名称

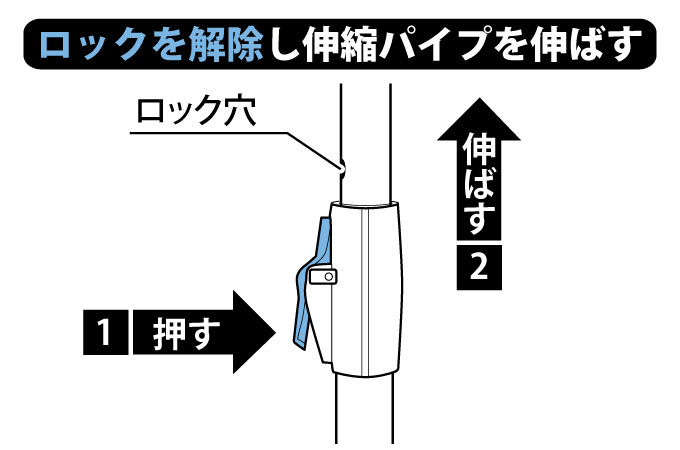

伸縮パイプの長さ調整
①ロックレバーを押してロックを解除し、ロックレバーを押したまま伸縮パイプを伸ばして任意の長さに調整します。
②位置を決めたら、伸縮パイプのロック穴にロックレバーで固定します。パイプを引っ張りしっかり固定されているか確認します。
※指を挟まないようにご注意ください。

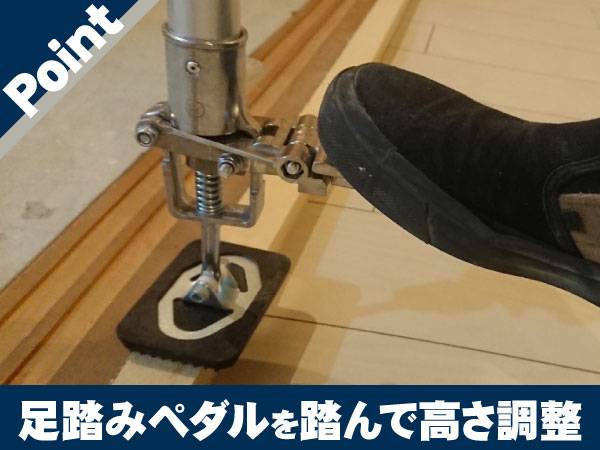

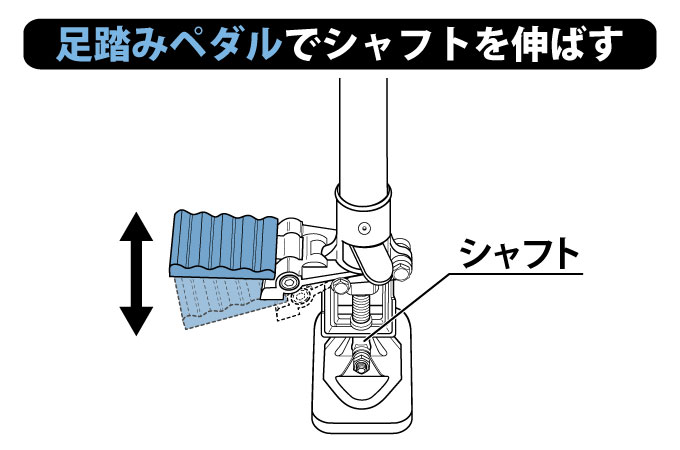

足踏みペダルの操作方法
①足踏みペダルを踏むとシャフトが伸びます。

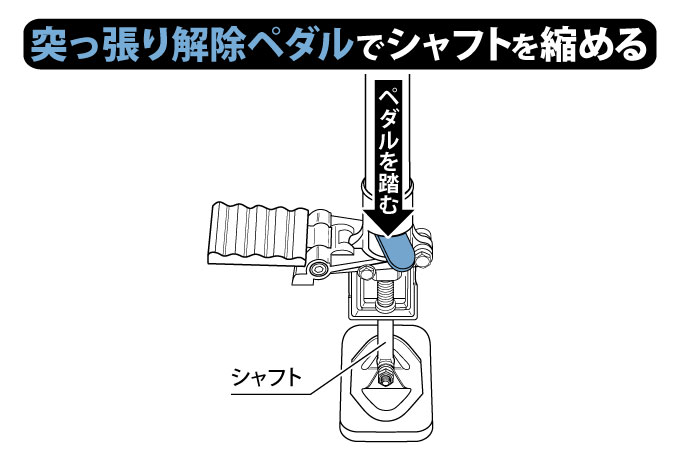

②突っ張り解除ペダルでジャッキが解除されます。解除ペダルを踏んだままパイプを下げ、シャフトを縮めてください。
※足踏みペダルを使用しない時は、折りたたんで収納できます。

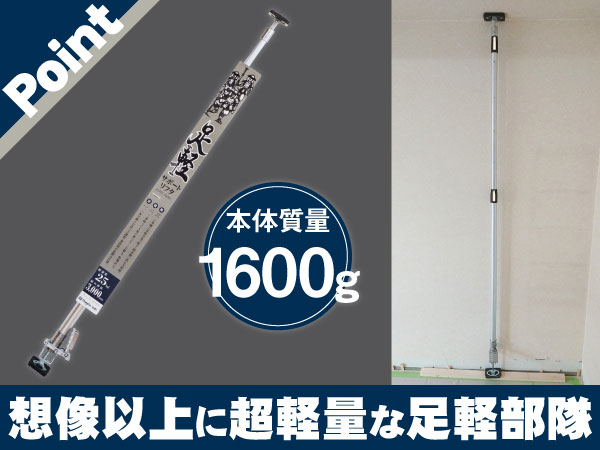

サポートリフタ足軽
建築現場などでの仮止め作業に

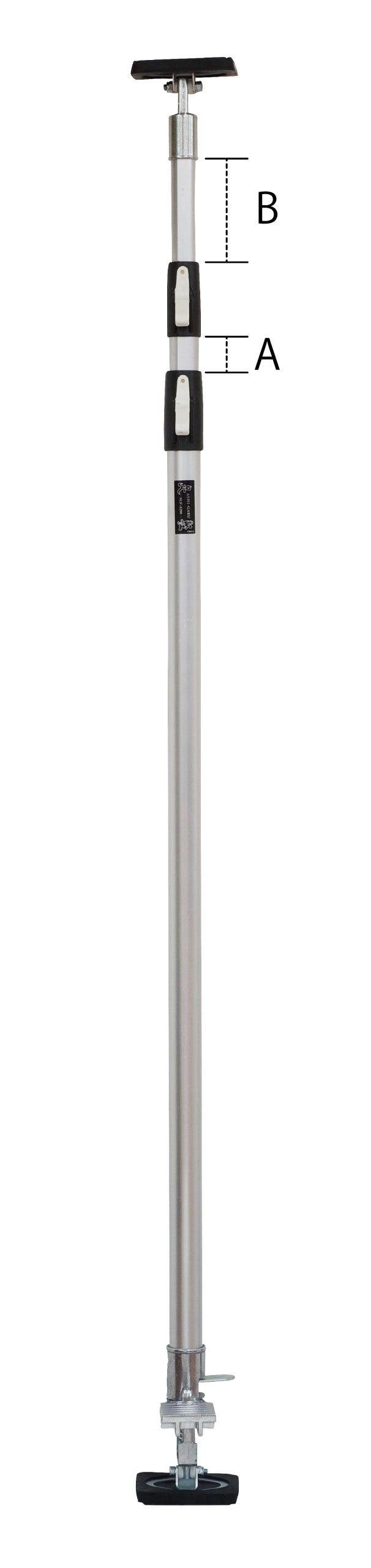

○最大伸長：A･･･75.5cm / B･･･96cm
Aは足踏みペダル側の伸縮パイプBは上側の伸縮パイプのサイズです。
| 品名 | 品番 | 使用範囲 | 最大 耐荷重 | パッド 寸法 | 本体質量 |
|---|---|---|---|---|---|
| サポートリフタ 足軽 | SLF-A290 | 約1300～ 3000mm | 25kgf | 約98×71mm | 約1600g |
