溶接作業の必需品！
作業のスピードアップと品質管理に最適な新潟精機の溶接ゲージをご紹介！
溶接の現場でこんなお悩みありませんか？
検査で手直しになるのを避けたい
作業者によって品質にばらつきがある
新人に正しい基準で指導したい
専用の測定器が無く、測定後に毎回計算している
ISO取得のために、測定器のトレーサビリティが必要になった
現場の皆さまのお悩み、
新潟精機の溶接ゲージシリーズが解決します！
溶接現場で活躍する5つのポイント
目視ではわからない品質を数値で確認
規格通りの溶接品質か、その場で素早くチェックできるので安心です。
検査前のセルフチェックで再加工を削減
検査前に自分でチェックすることで、早い段階でミスを発見することができます。
誰でも同じ基準で測定・品質のばらつきを抑制
ベテランの経験に頼らず、毎回同じ基準で測定ができます。安定した品質管理を実現します。
計算不要で直読みできる多種溶接専用ラインナップ
測定値がそのまま読み取れるため、複雑な計算は不要です。手間を省いてスムーズに測定できます。
全アイテム校正対応
商品到着の翌日から7営業日で校正に対応。到着後4営業日で発送完了するEX校正のオプションもご用意しています。
シリーズ一覧
ポケットに入るコンパクトサイズで、溶接の基本測定をカバー
シリーズ最大の余盛測定長50mm※を誇る高級ライン（※脚長・のど厚において）
あらゆる溶接時の測定に対応した多機能なシリーズ
60°・50°開先の異形すみ肉溶接に対応した新たなスタンダードモデル
簡単、迅速、正確に測定できるアンダーカット測定専用ゲージ
デジタルとアナログで選べる、肉盛寸法と開先角度に特化したシンプルで使いやすいシリーズ
シリーズ詳細
溶接の余盛・すみ肉・脚長等の寸法測定がこれ一つでできます。基本の測定はこのシリーズにお任せ！

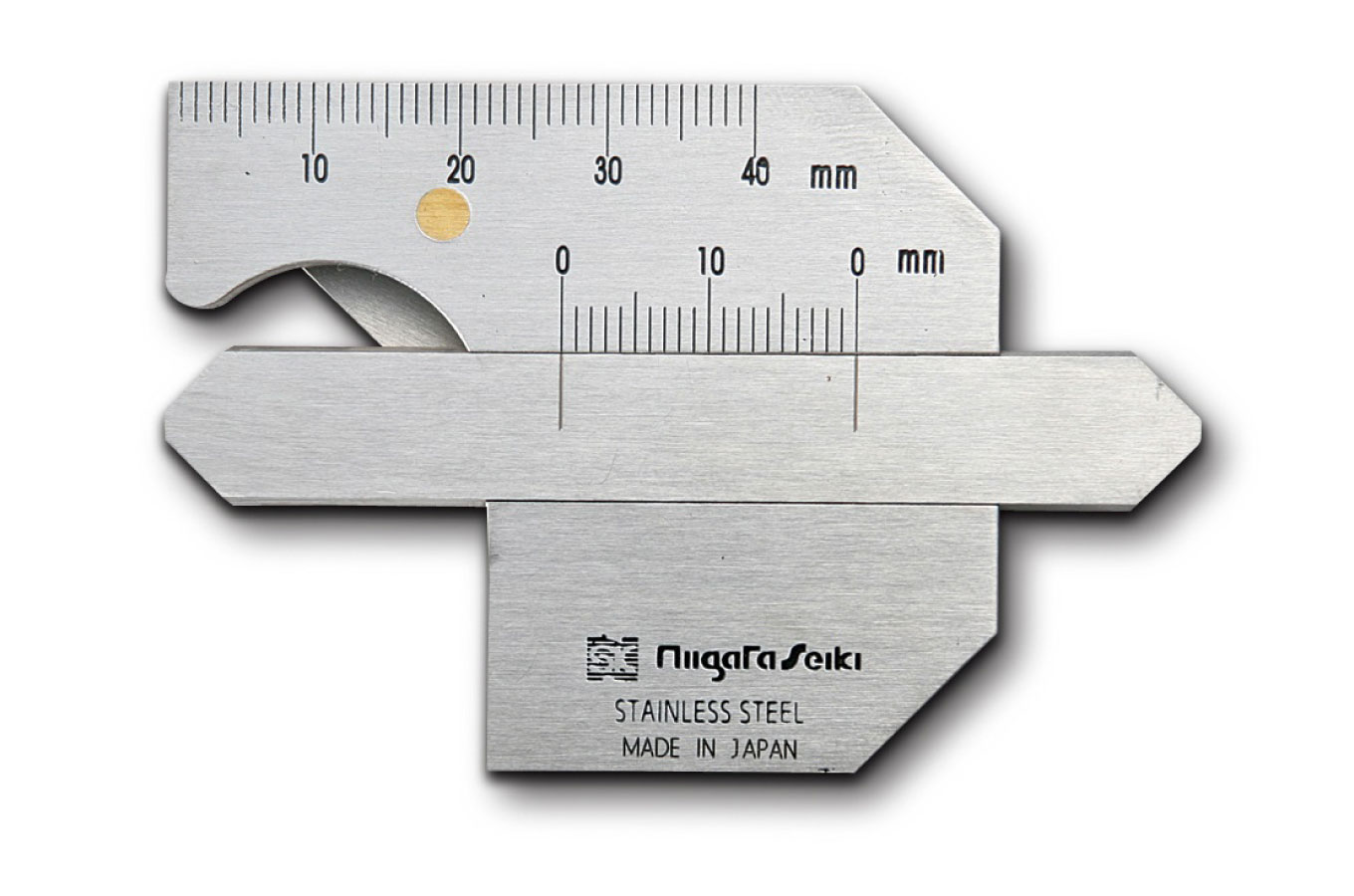

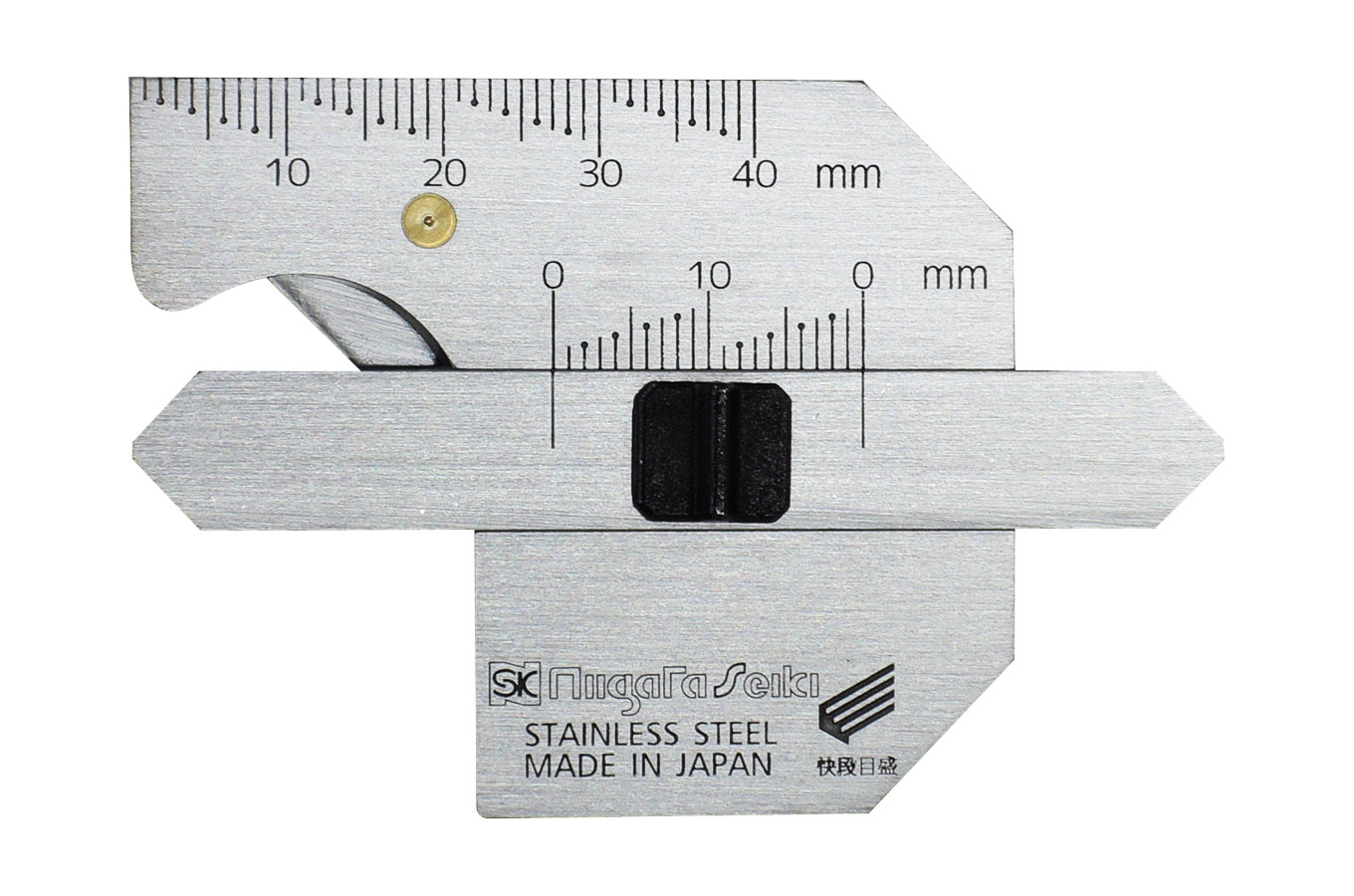

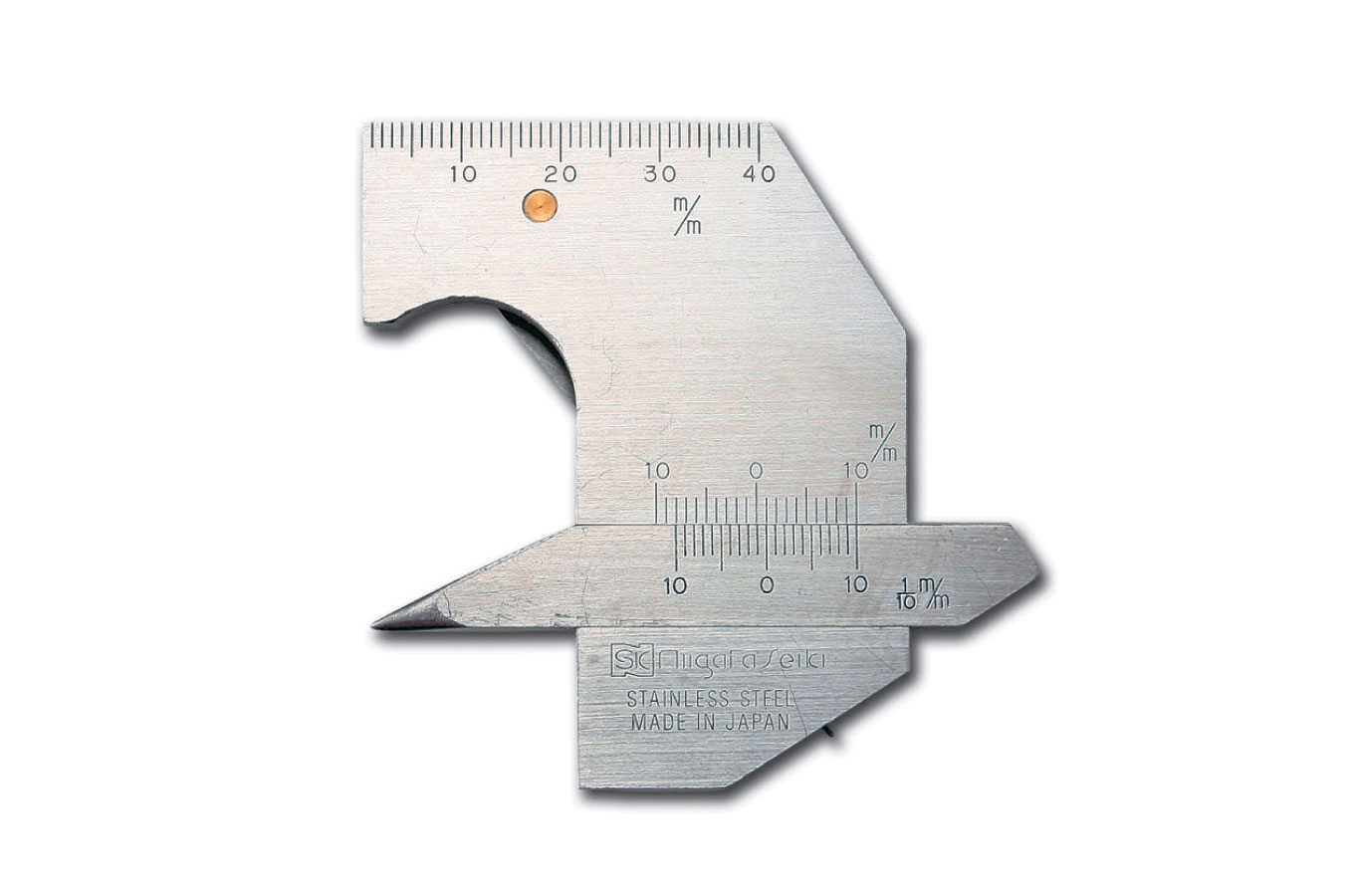

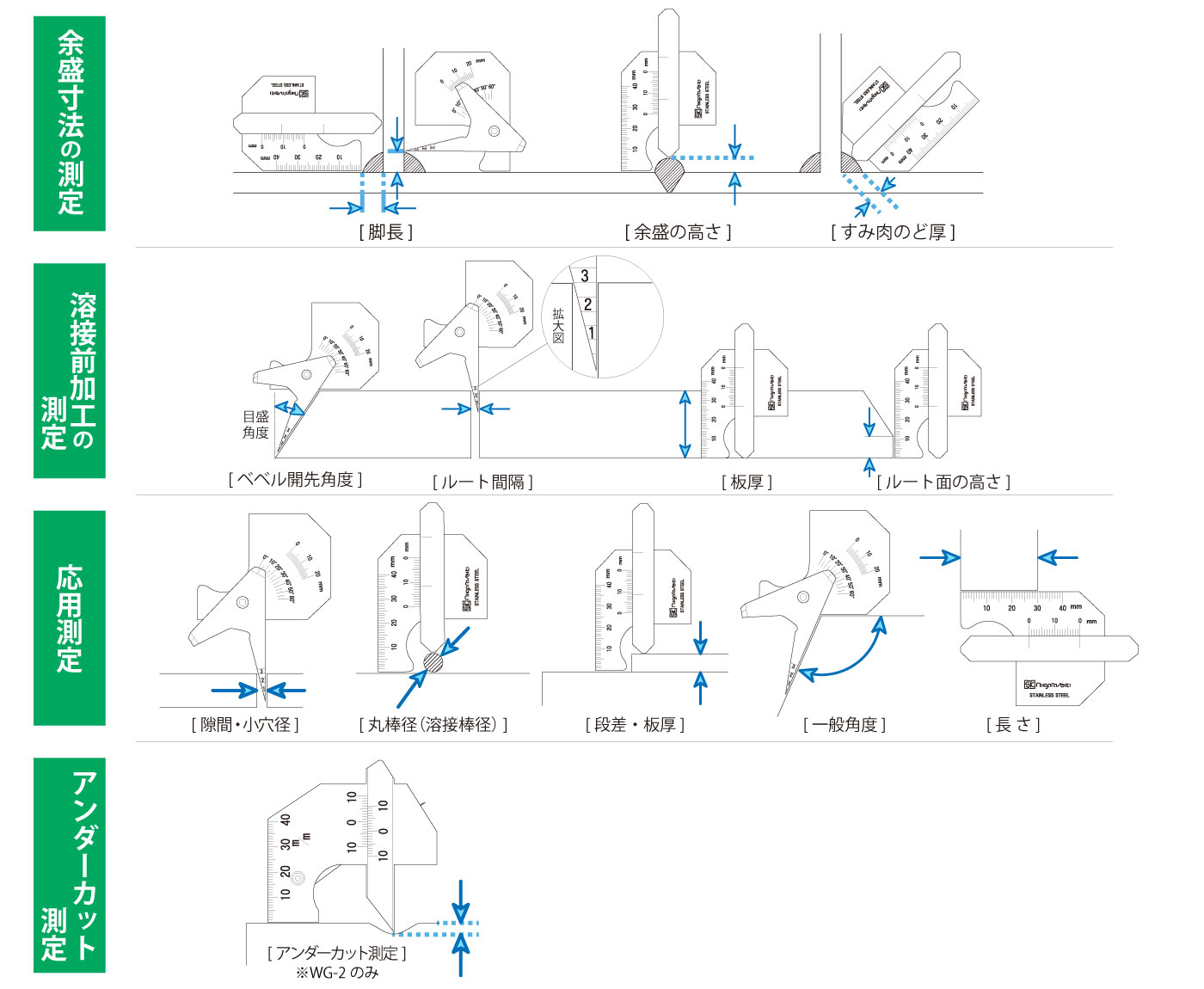

WG-1(M)・WG-2(L)・WG-1FKD
①余盛寸法の測定（脚長、余盛の高さ、すみ肉のど厚）
②溶接前加工の選定（ベベル開先角度、ルート間隔、板厚、ルート面の高さ）
③応用測定（隙間・小穴径、丸棒径、段差・板厚、一般角度、長さ）
■WG-2のみ
④アンダーカット測定
＼WG-1(M)に指かけが付きました！／
従来製品に改良を加え、使い勝手をさらに向上しました。最大50㎜の余盛寸法の測定が可能です。

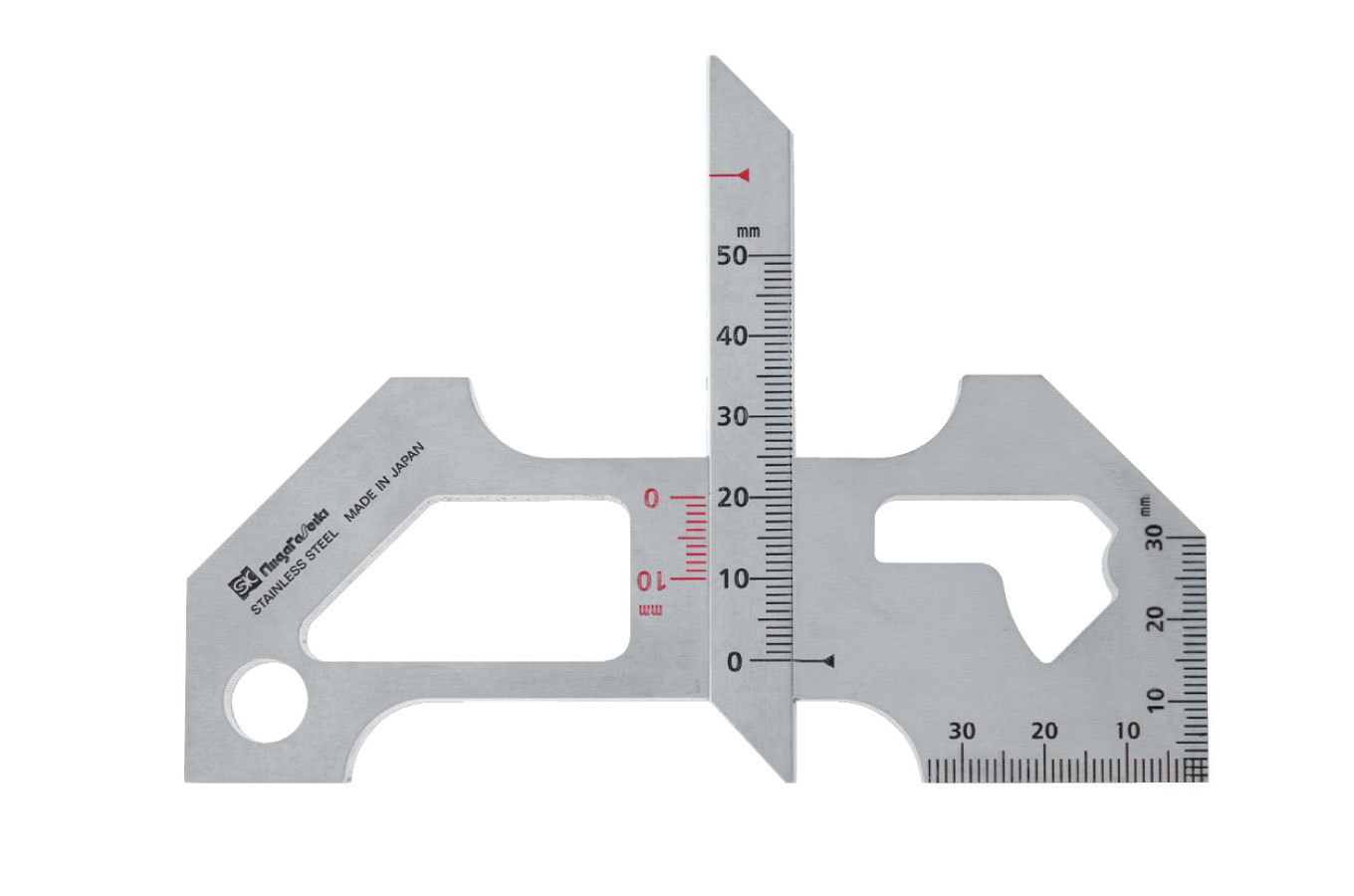

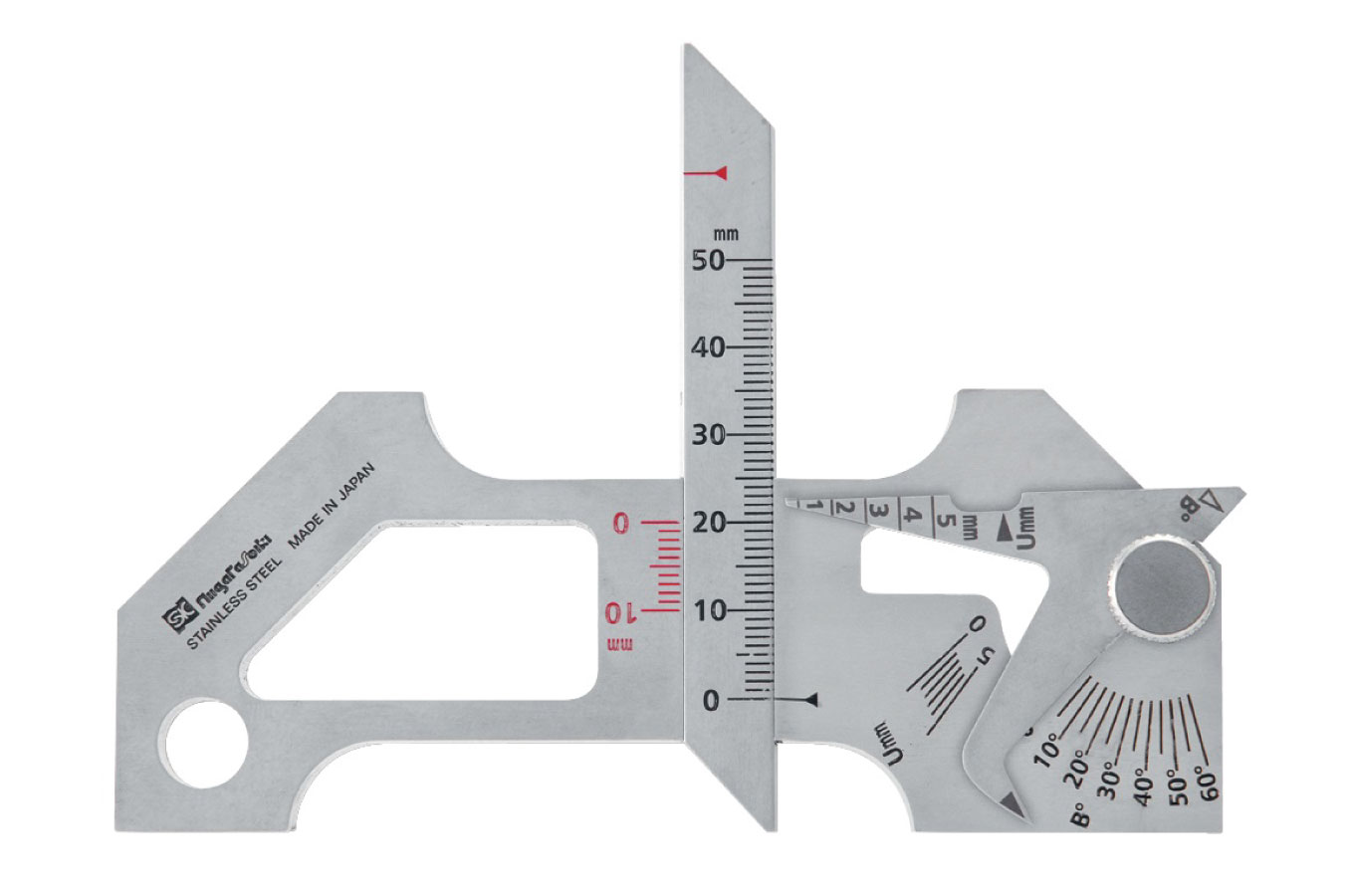

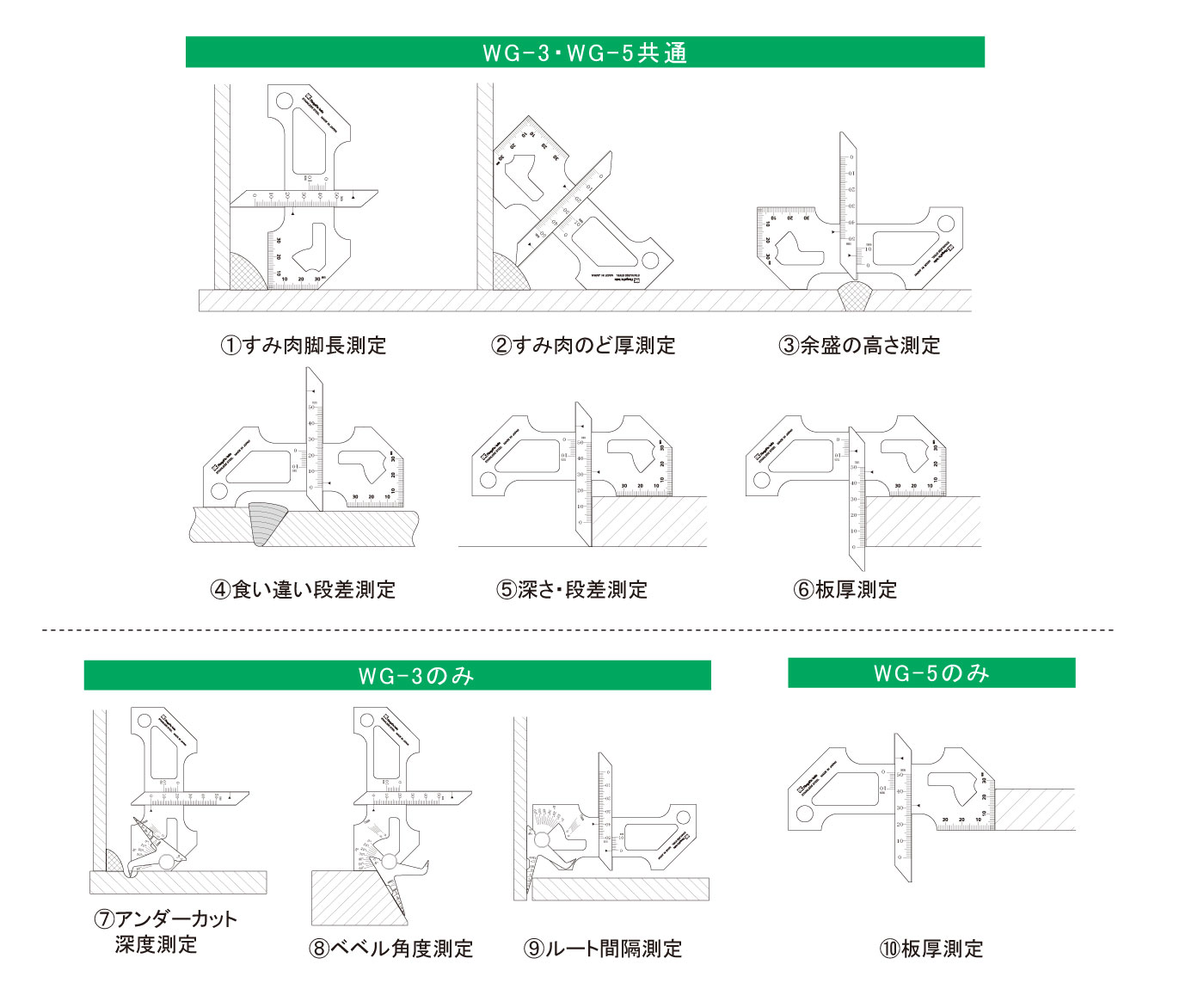

WG-3・WG-5
①すみ肉脚長測定 ②すみ肉のど厚測定
③余盛の高さ測定 ④食い違い段差測定
⑤深さ・段差測定 ⑥板厚測定
■WG-3のみ
⑦アンダーカット深度測定 ⑧ベベル角度測定
⑨ルート間隔測定
■WG-5のみ
⑩板厚測定
あらゆる溶接時の測定に対応しました。アンダーカット深度測定まで一つのゲージで完結できます。

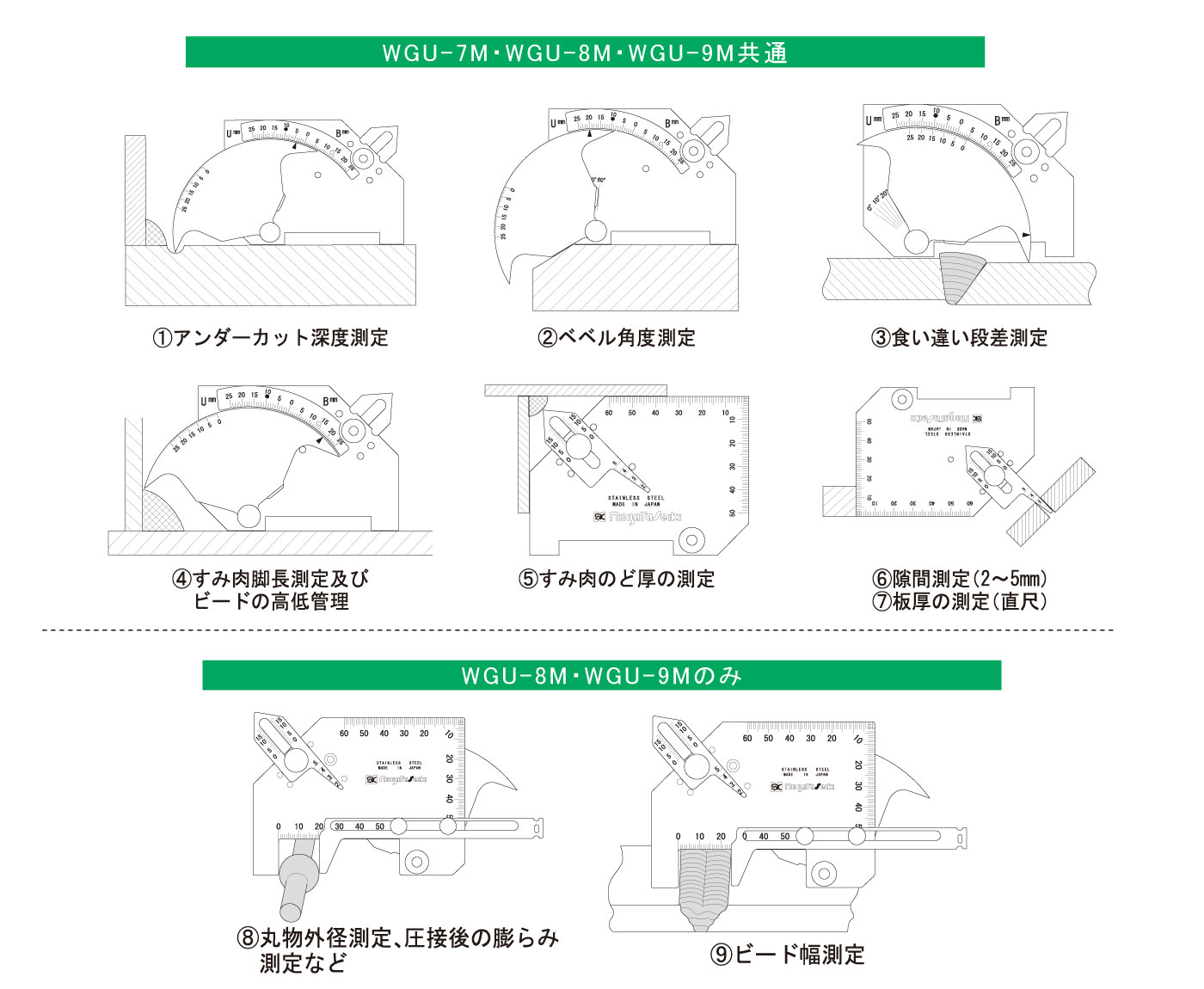

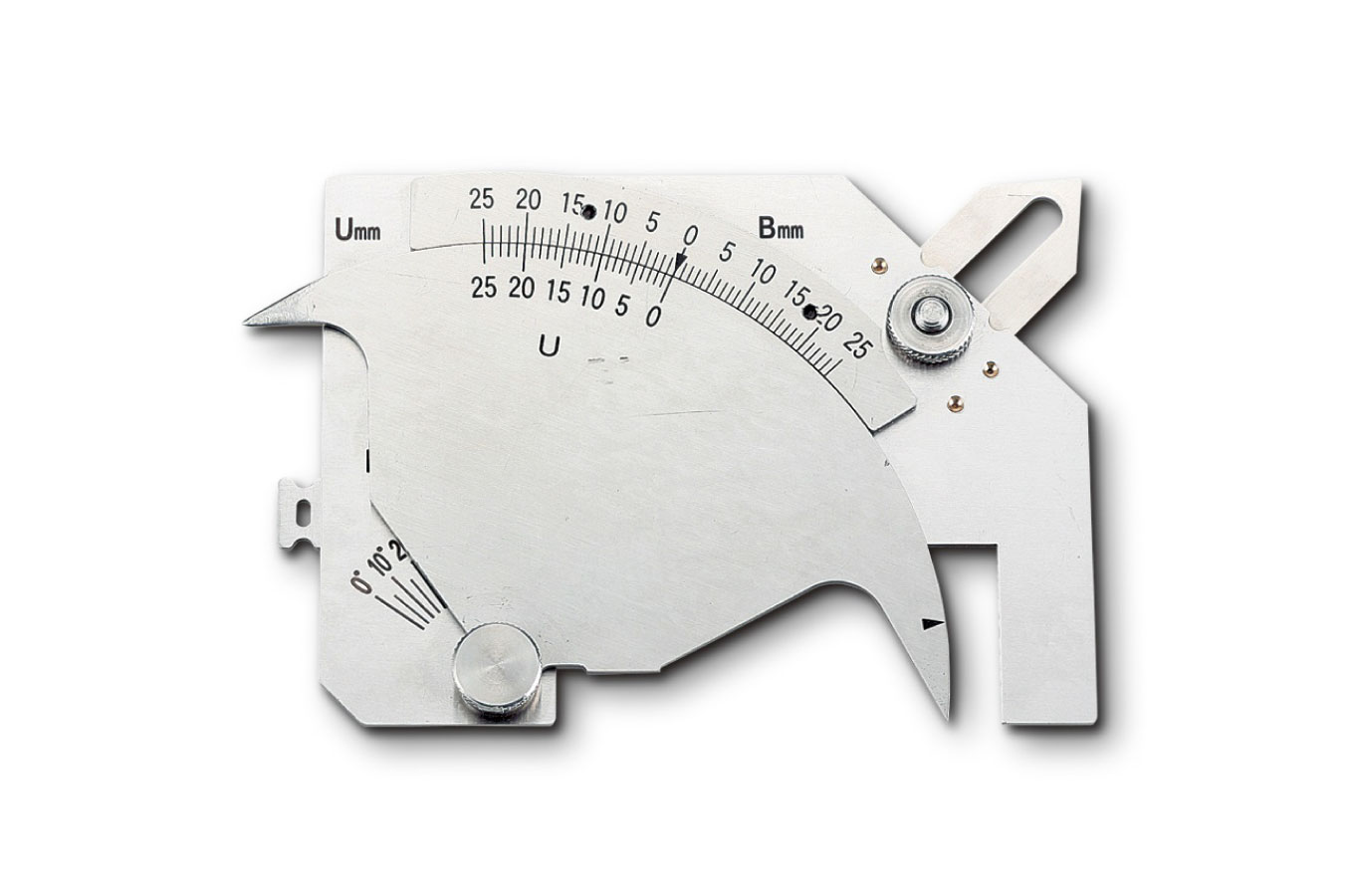

WGU-7M・WGU-8M・WGU-9M
①アンダーカット深度測定 ②ベベル角度測定
③食い違い段差測定
④すみ肉脚長測定及びビードの高低管理
⑤すみ肉のど厚の測定 ⑥隙間測定
⑦板厚の測定
■WGU-8M、9Mのみ
⑧丸物外径測定、圧接後の膨らみ測定など
⑨ビード幅測定

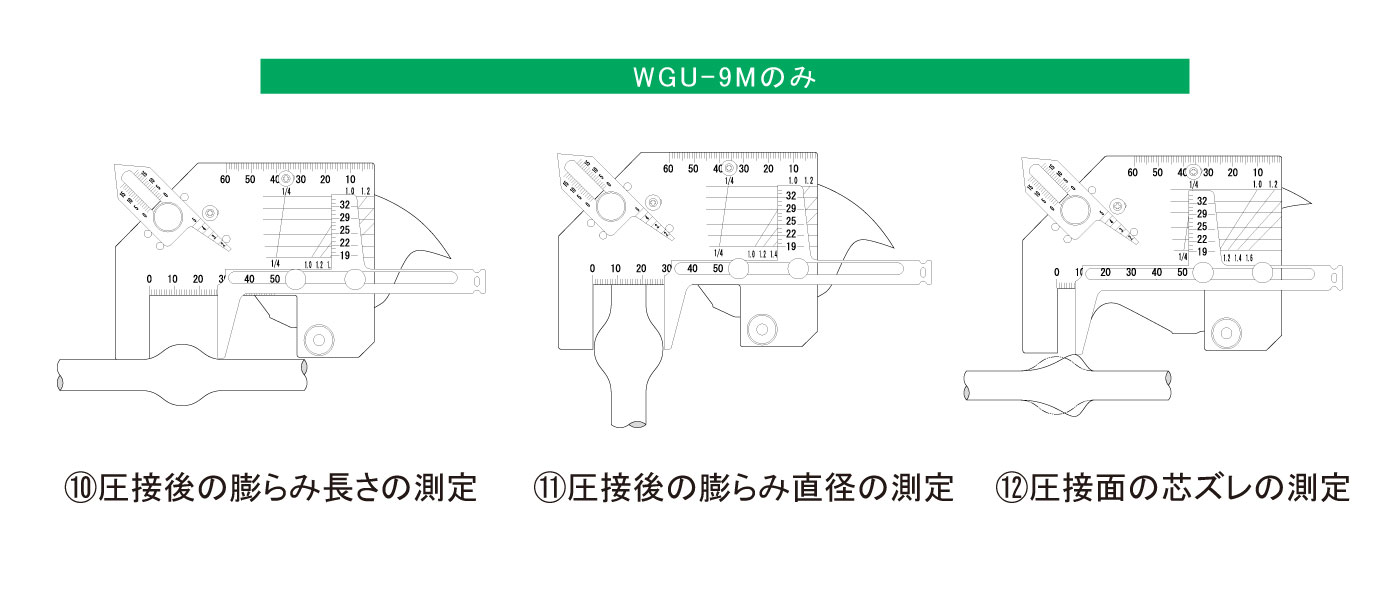

■WGU-9Mのみ
⑩圧接後の膨らみ長さの測定
⑪圧接後の膨らみ直径の測定
⑫圧接面の芯ズレの測定

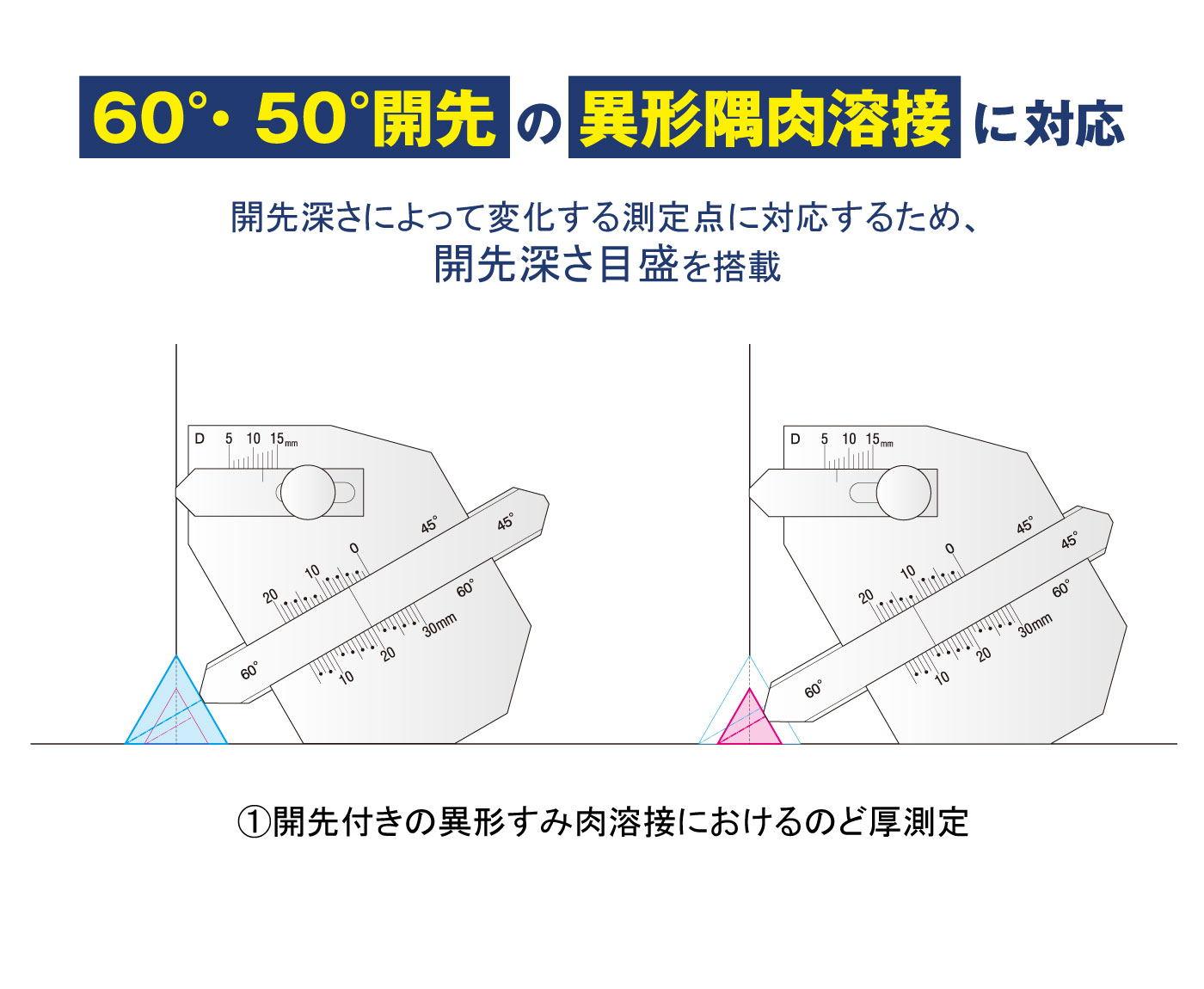

60°・50°開先付異形すみ肉溶接に対応！測定現場の声から生まれた、溶接ゲージの新スタンダードです。

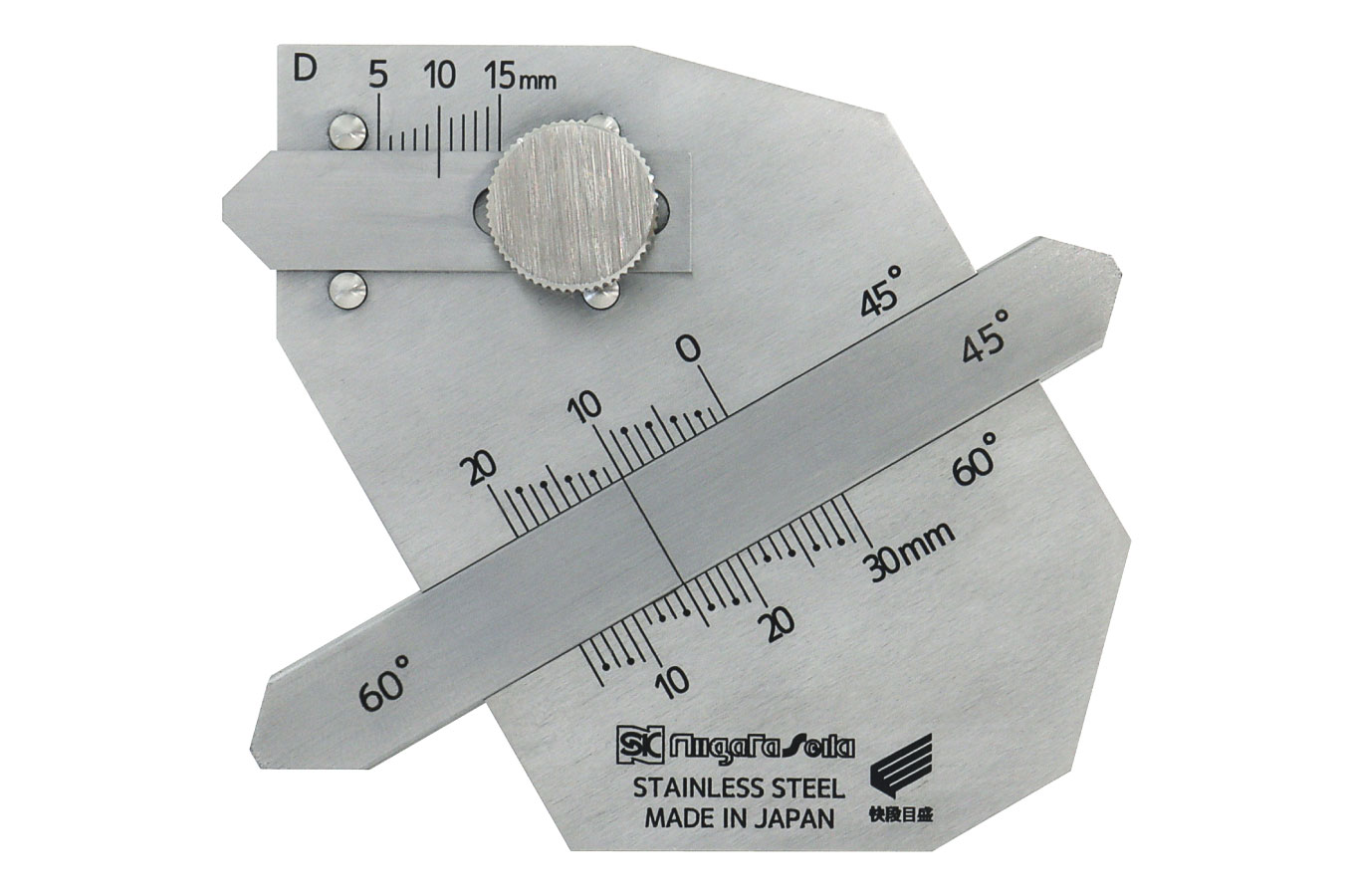

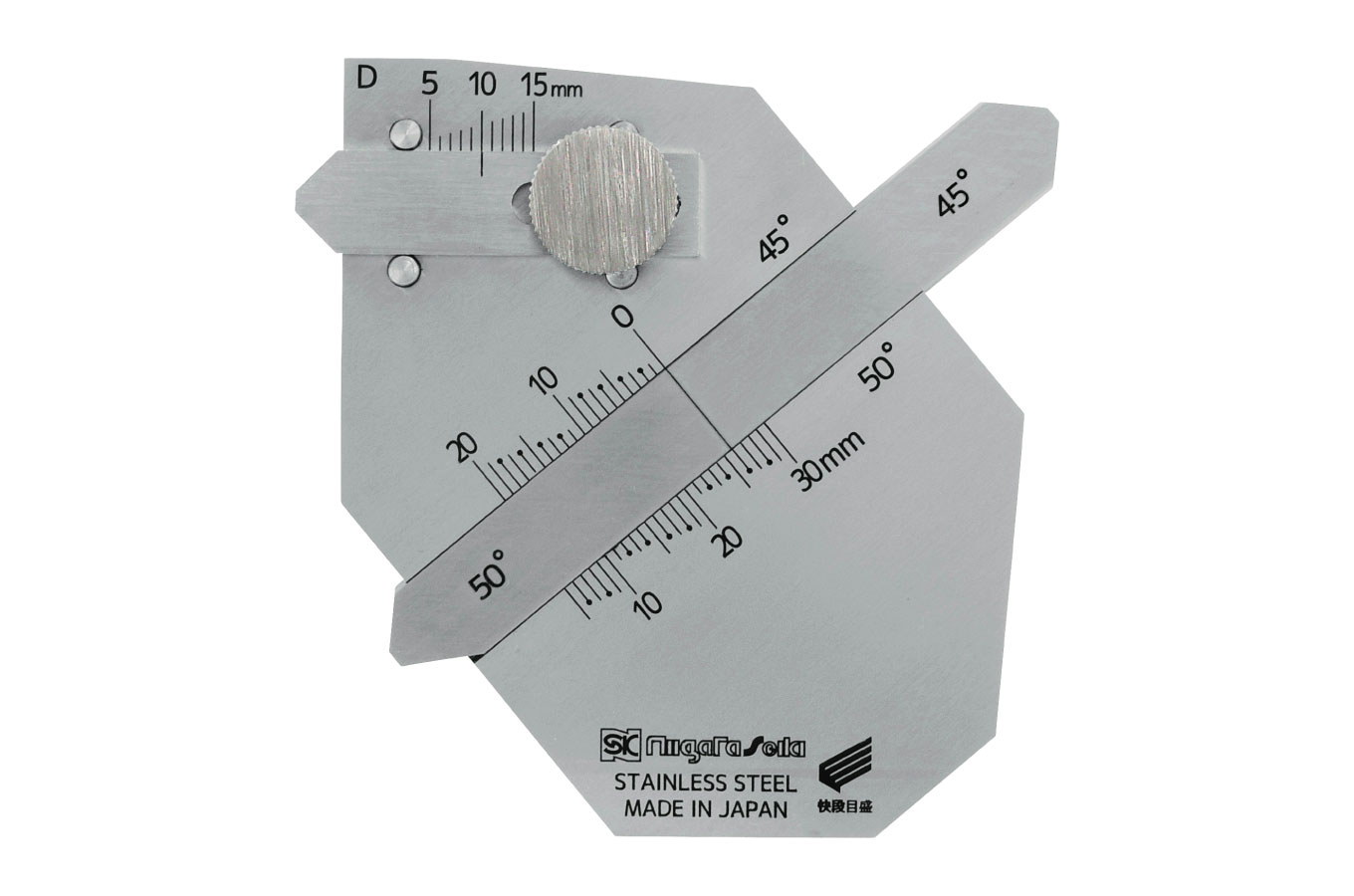

WGF-60・WGF-50
①開先付きの異形すみ肉溶接におけるのど厚測定
＼60°・50°開先の異形すみ肉溶接に対応しました！／
開先深さによって変化する測定点に対応するため、開先深さ目盛を搭載しています。

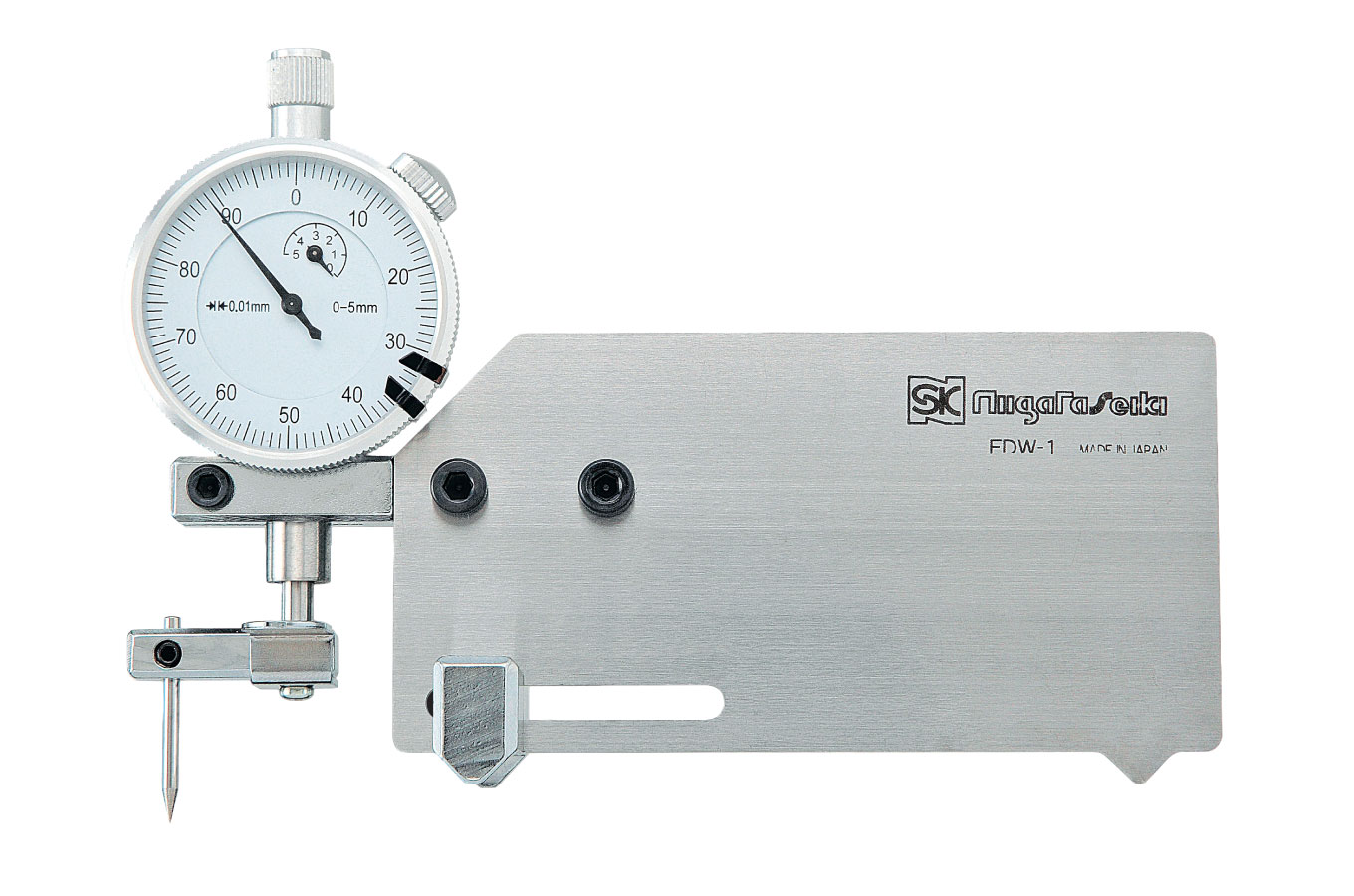

アンダーカットの深さと長さを簡単・迅速かつ正確に測定できます！アンダーカット深度専用測定ゲージです。

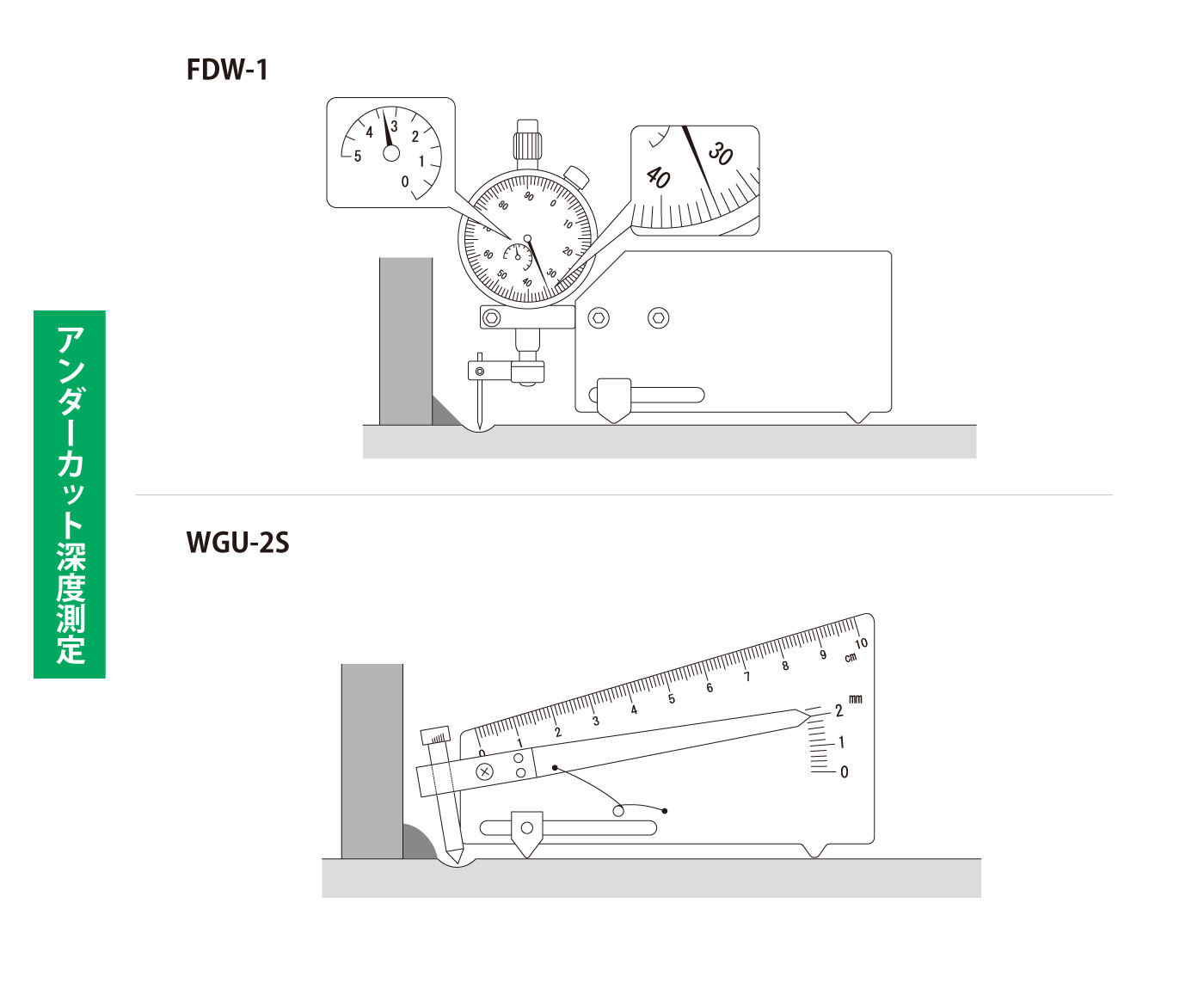

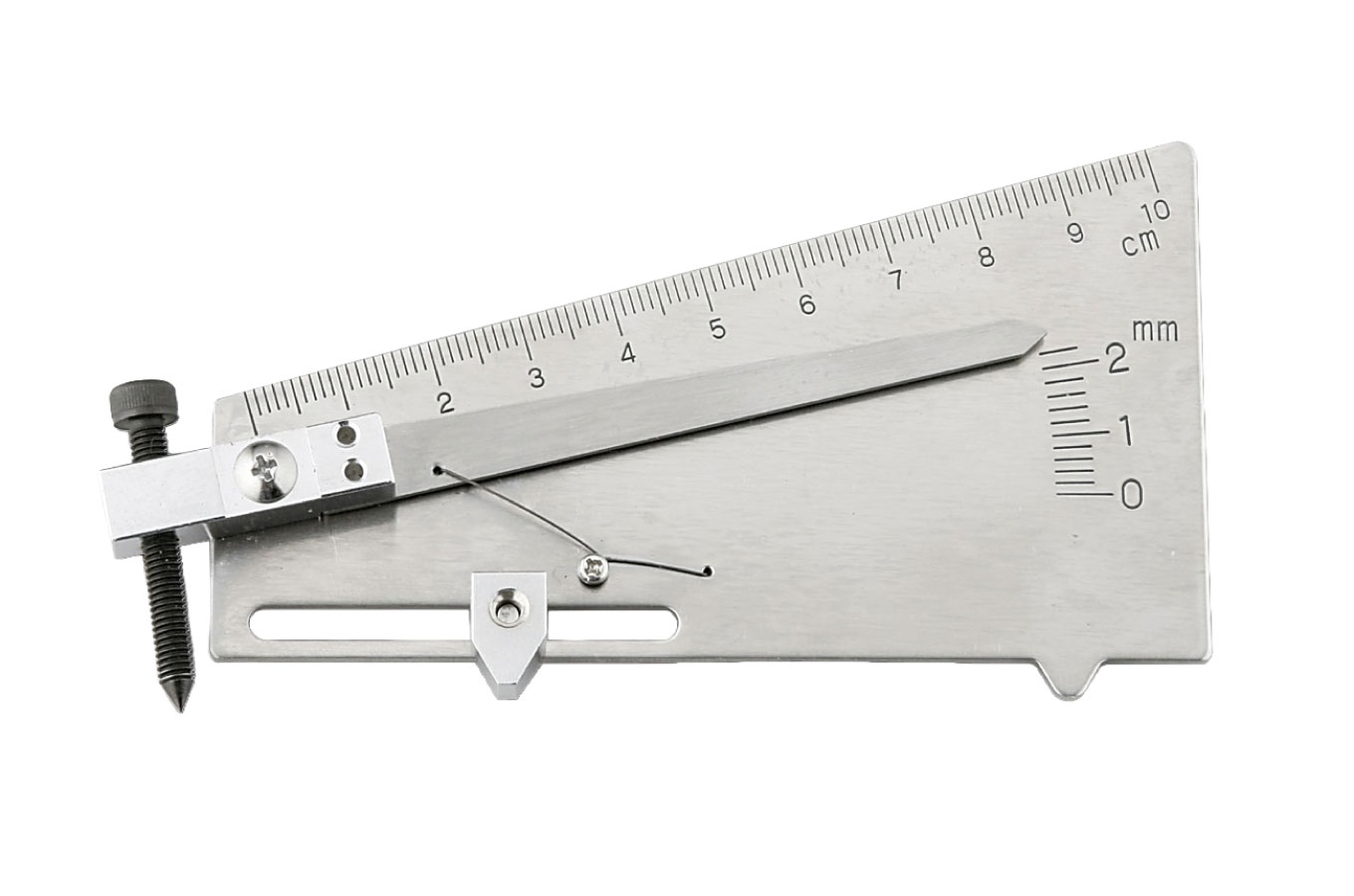

FDW-1・WGU-2S
①アンダーカット測定
＼ダイヤルゲージ使用でより高精度の測定を実現！／
＼ねじ式のためゼロ点調整が可能です！／

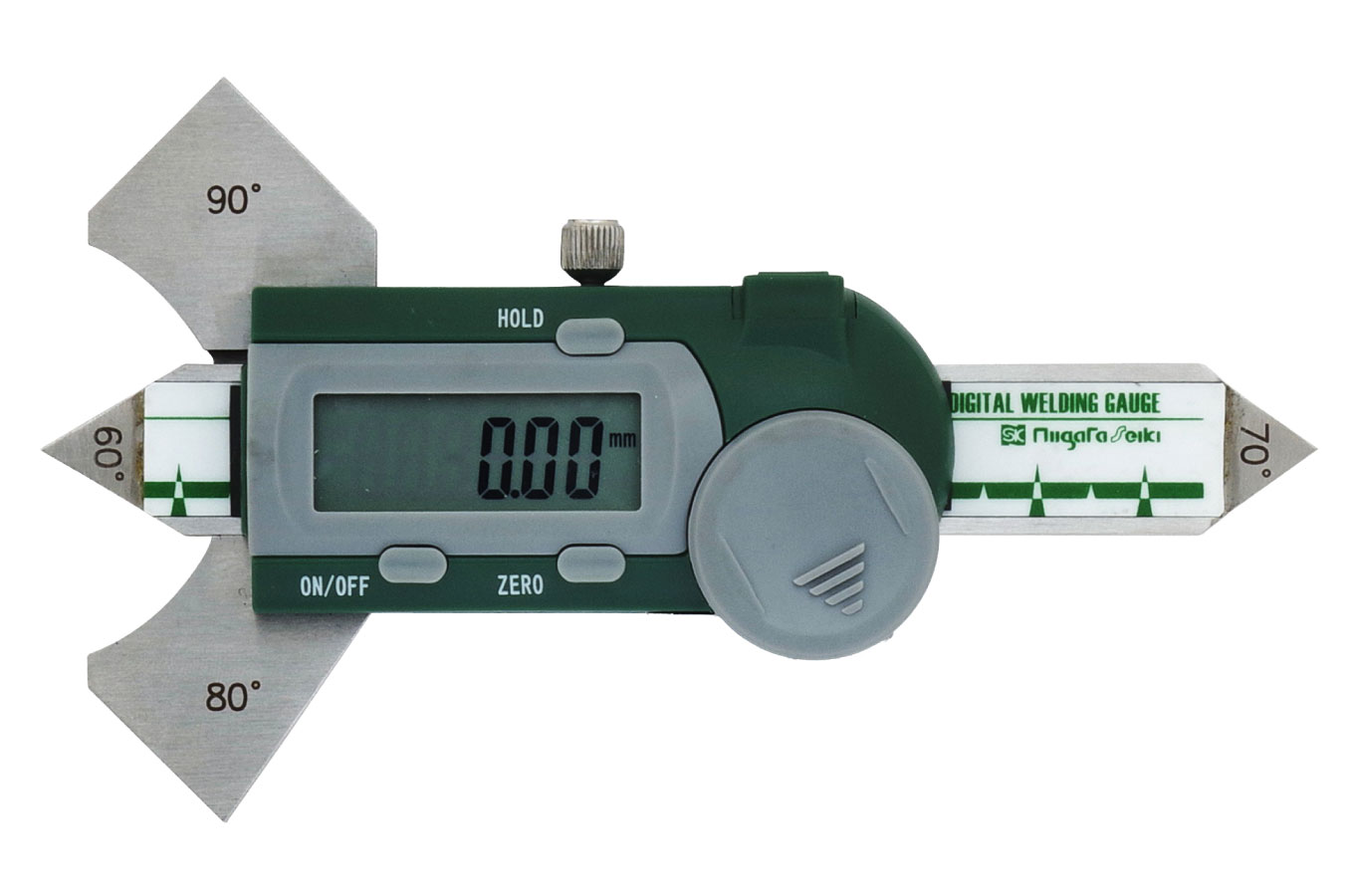

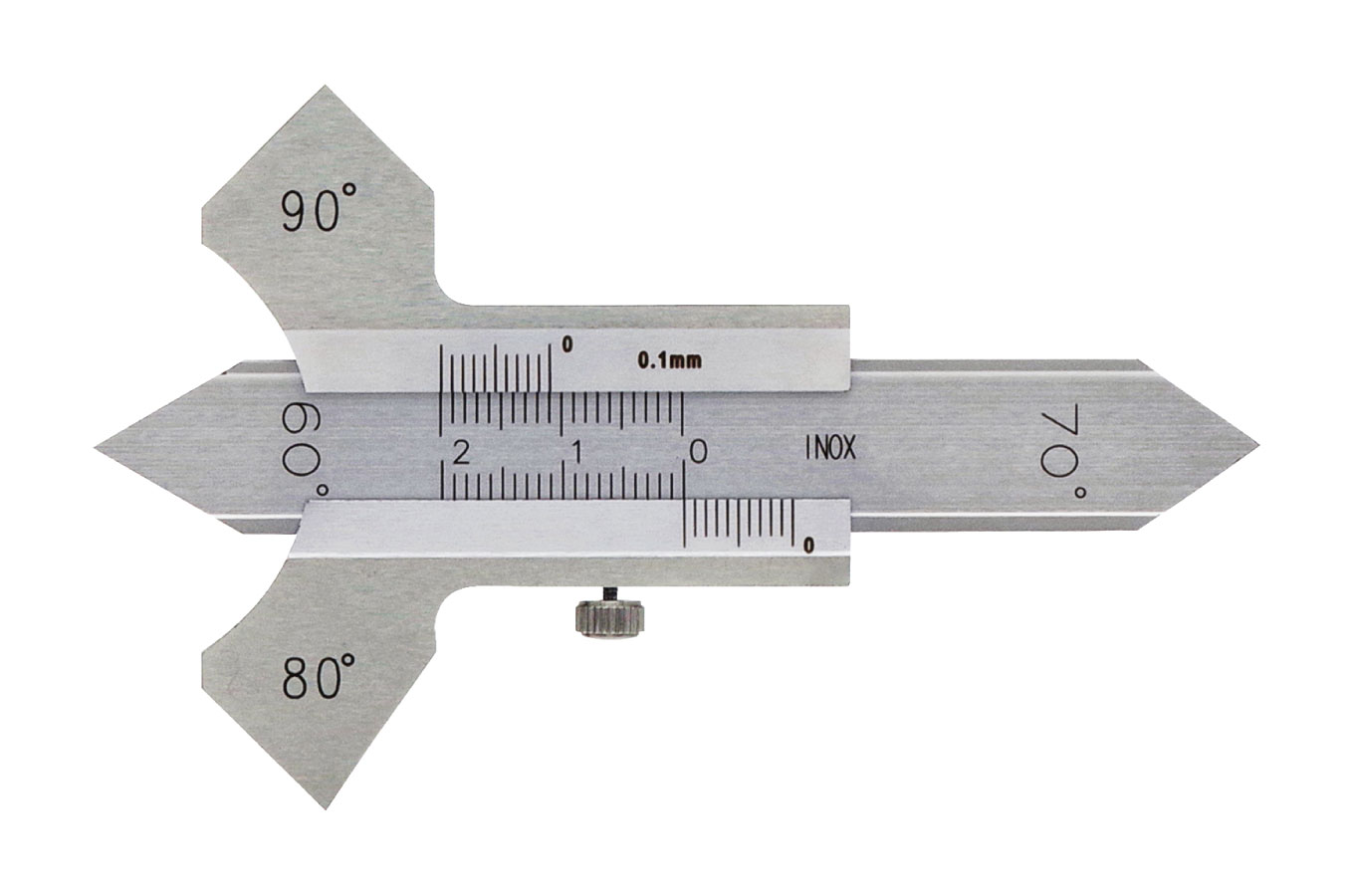

溶接の肉盛、すみ肉の大きさ測定に便利なゲージです。デジタルとアナログ、お好みのタイプをご使用ください。

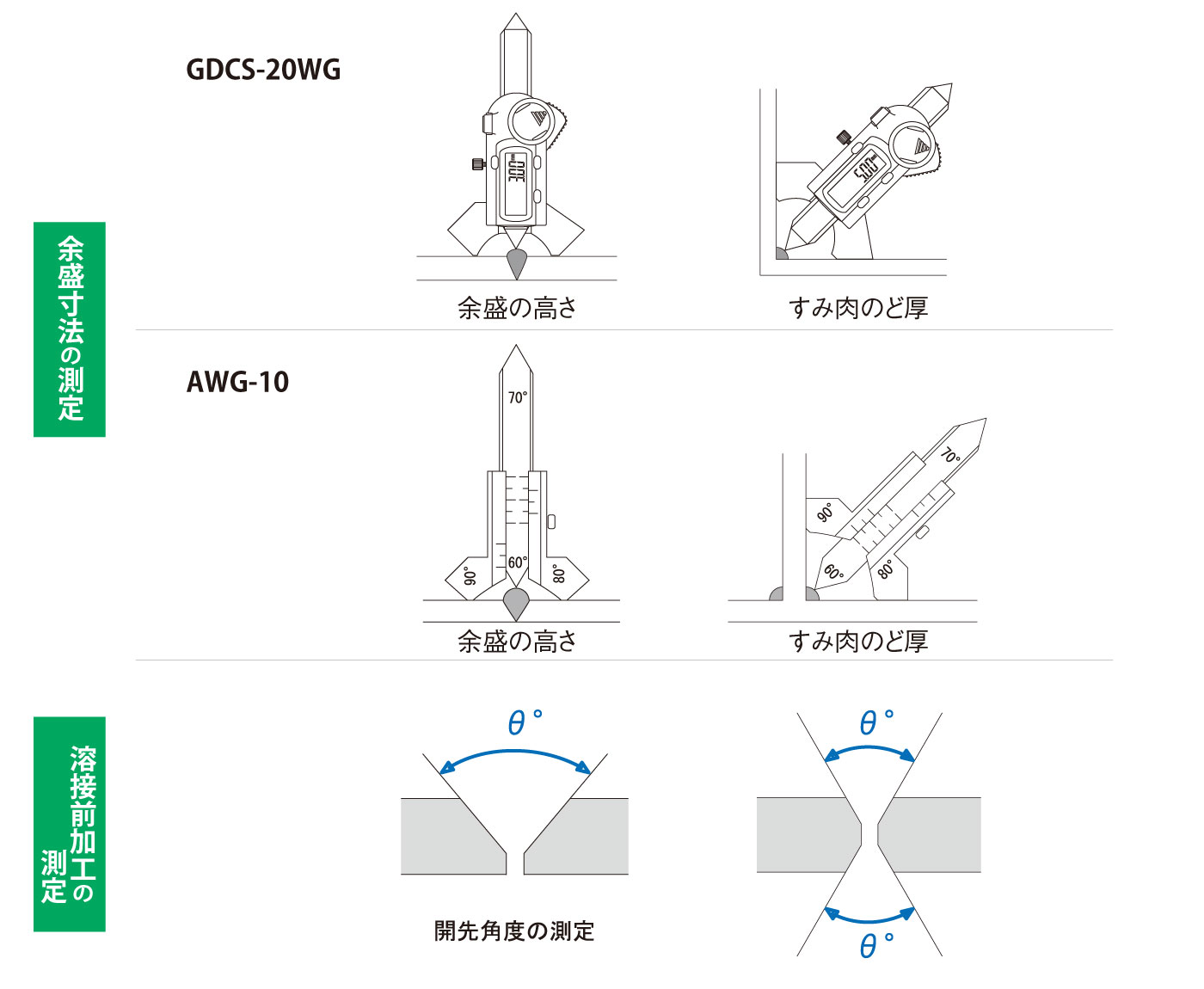

GDCS-20WG・AWG-10
①余盛寸法の測定（余盛の高さ、すみ肉のど厚）
②溶接前加工の測定（開先角度の測定）
＼デジタルタイプ／
＼アナログタイプ／
溶接ゲージシリーズの校正サービス
校正とは、標準器を用いて測定機器の表す値と、その真の値との関係を求める作業と定義されています。合否判定は伴わず、校正した測定機器が使用可能かどうかは、その測定機器の所有者自身が行うこととなります。
校正サービス
国家標準とトレーサブルな標準器により、測定機器の校正・関連書類の発行を行っています。
校正サービスを受けることは、ISO9000 シリーズの認証取得、定期監査に関連するコスト低減に有効です。

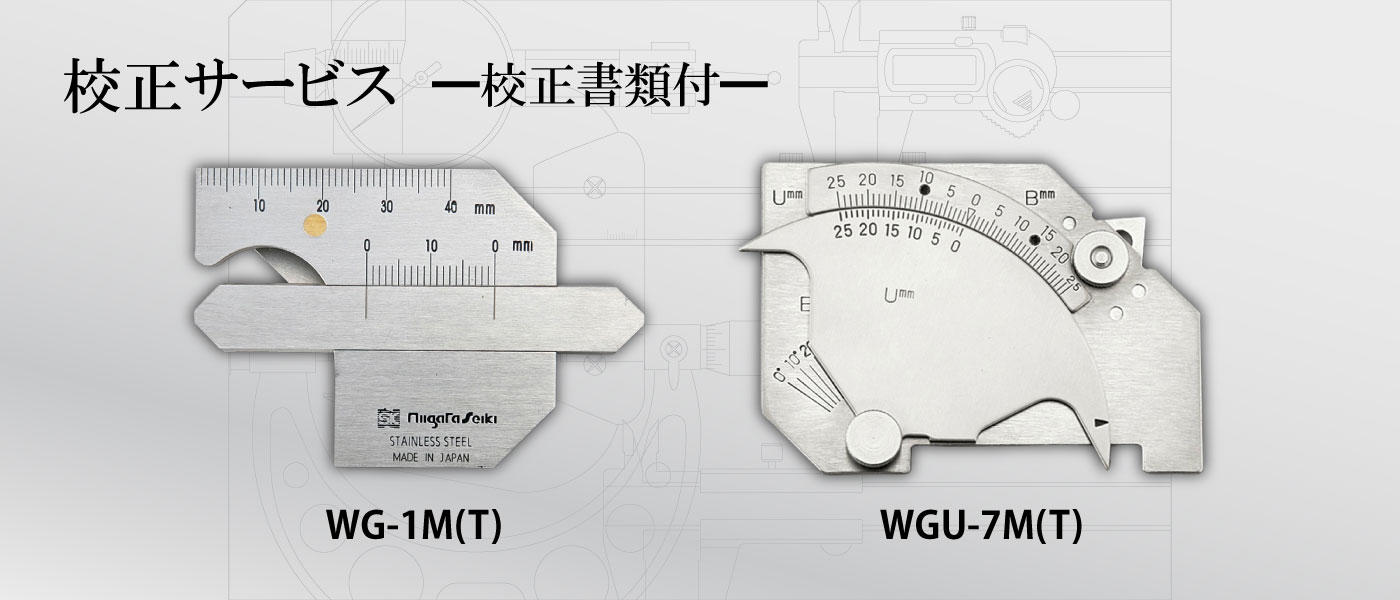

WG-1M(T)、WGU-7M(T)は製品本体＋校正証明書・トレーサビリティ体系図＋校正成績表がセットになっています。

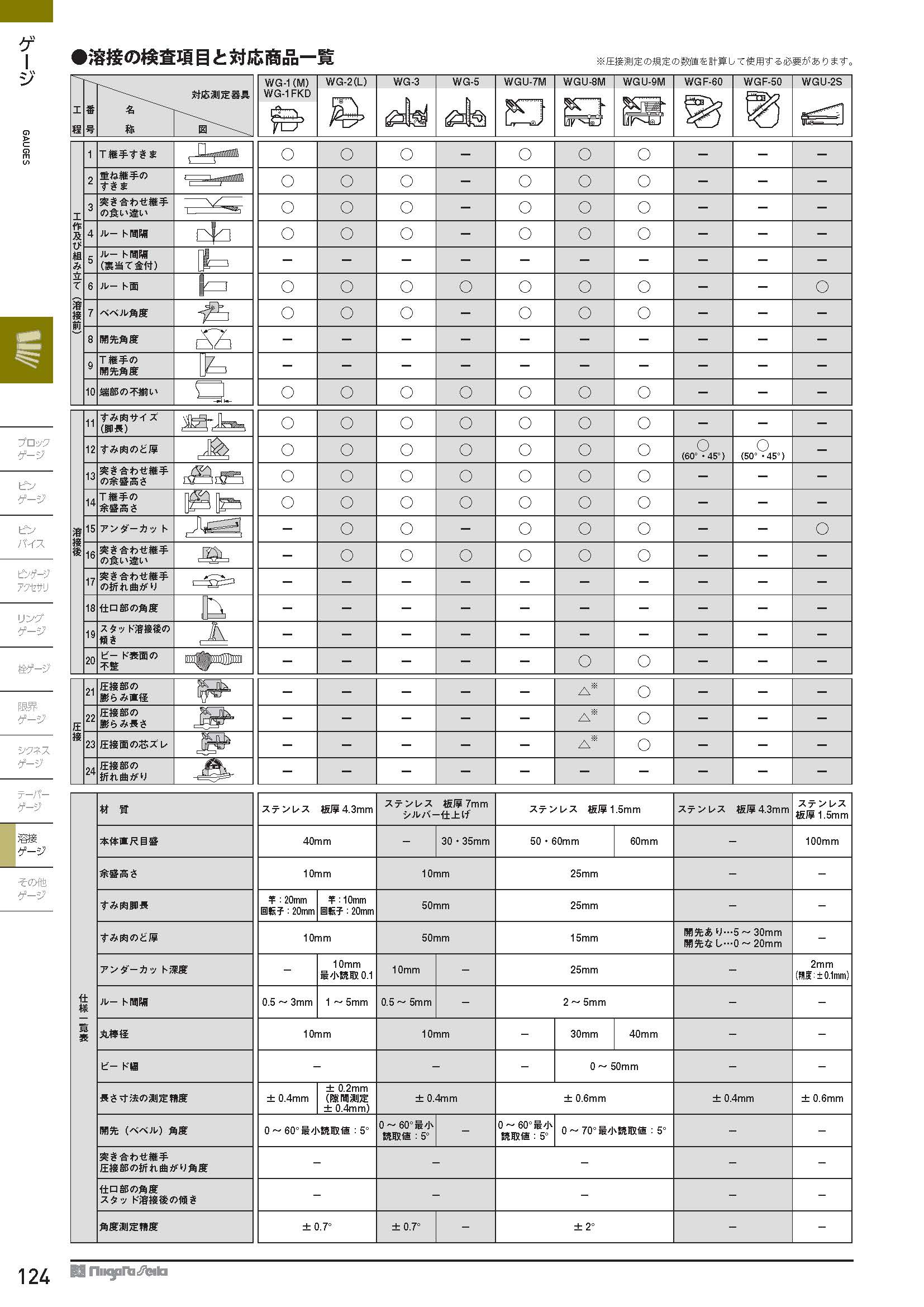

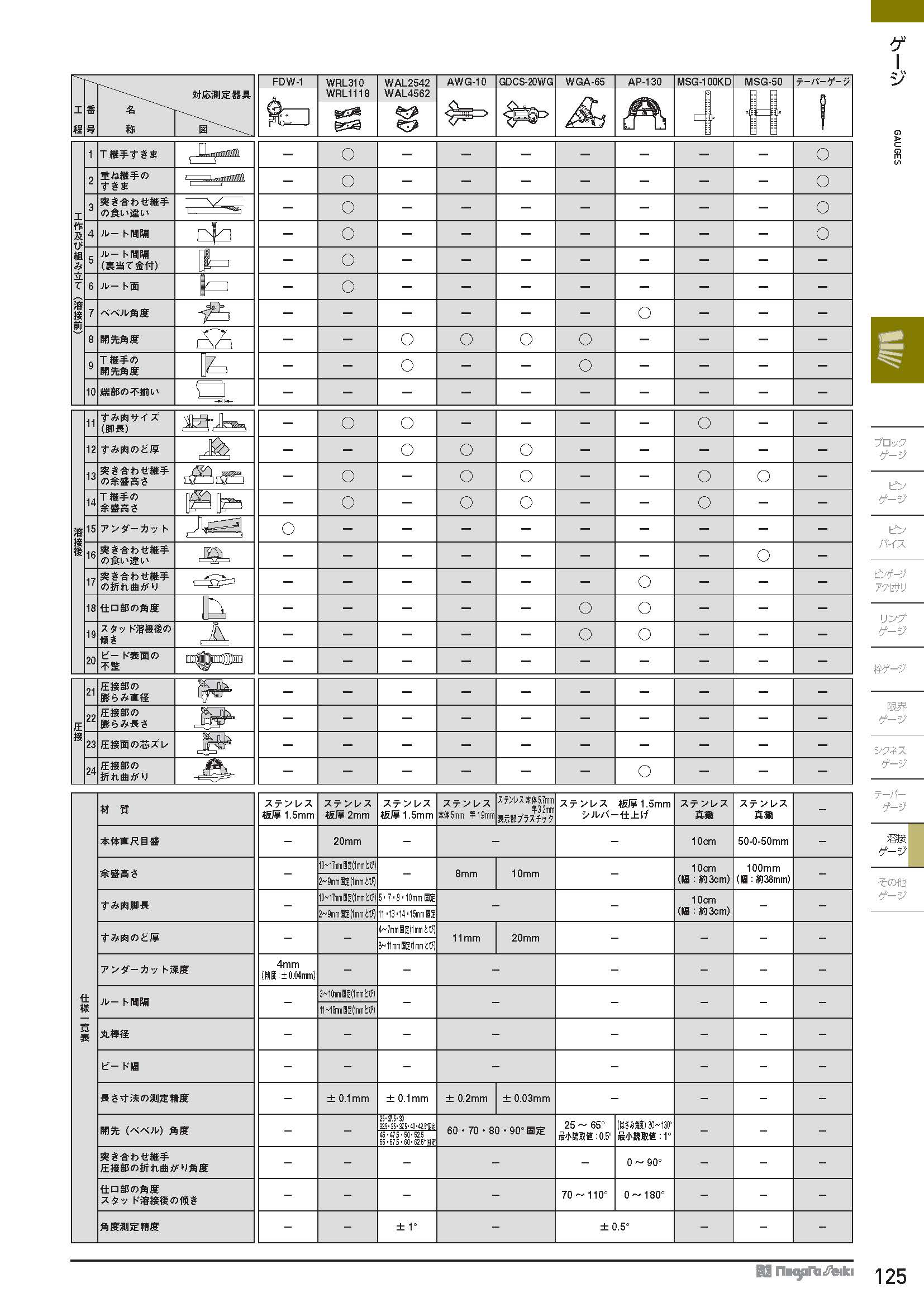

溶接の検査項目と対応商品一覧
詳しい検査項目と対応商品、仕様の一覧は以下をご確認ください。画像をクリックでPDFが開きます。
お問い合わせ
溶接ゲージシリーズに関するお問い合わせは、こちらのお問い合わせフォームよりお願い致します。
