PRODUCTS溶接ゲージ

ルート間隔限界ゲージ  WRL310



用途

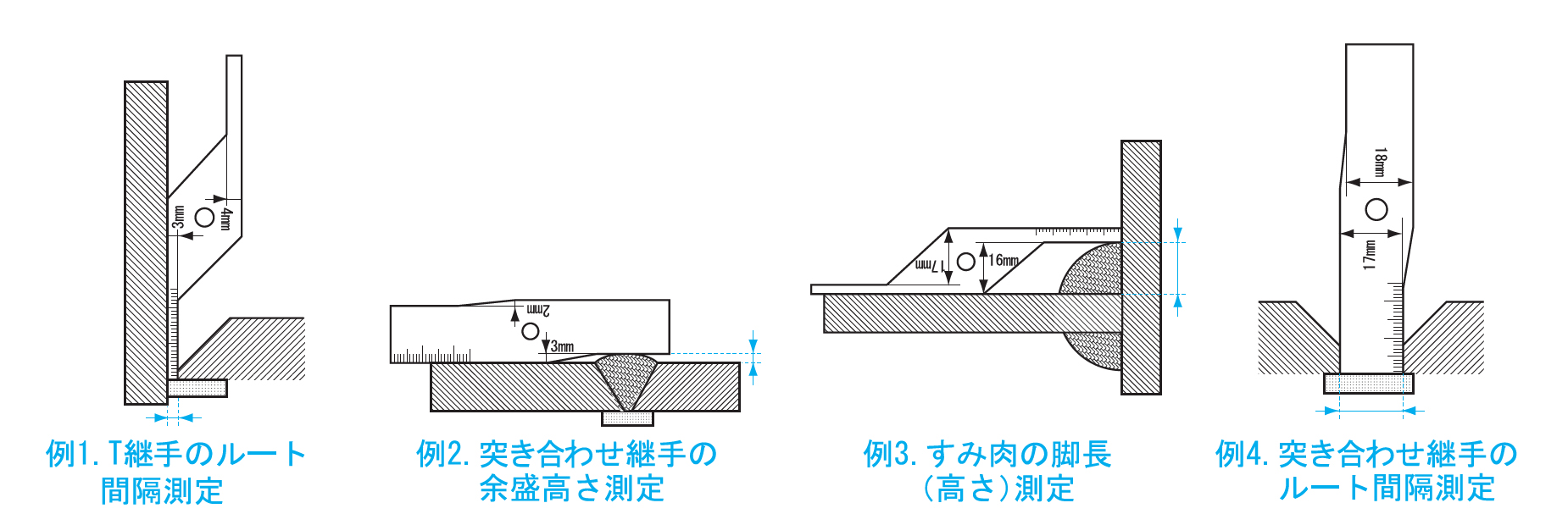

  • ●T継手、突き合わせ継手のルート間隔、すみ肉の足長、突き合わせ継手の余盛高さ測定に

特徴

  • ●ルート面、板厚測定が便利なスケール目盛を表示しています。
  • ●溶接後の各所測定に使用できます。
  • ●すきまゲージとしても利用できます。
  • ●プラスチックケース付です。
  • ●ボールチェーン付です。

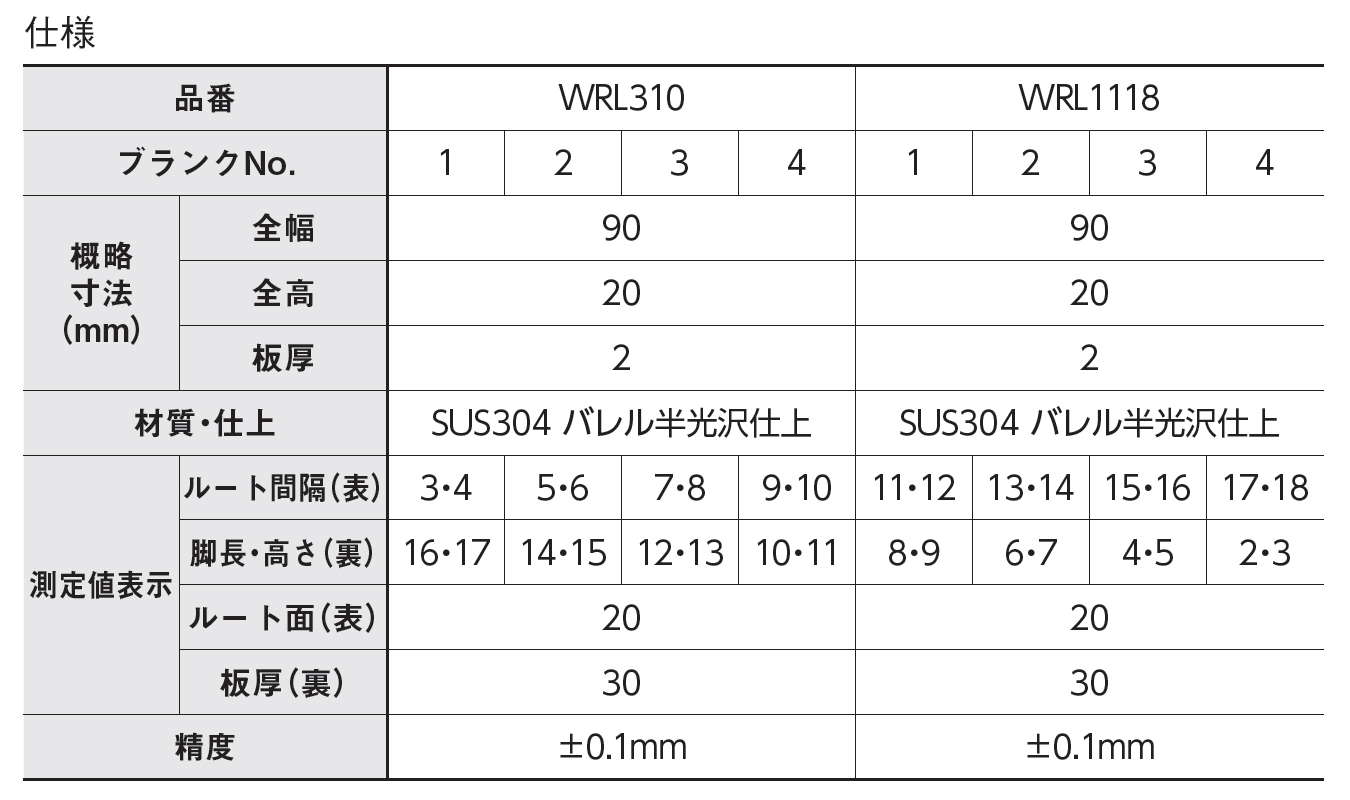

仕様

  • ●ブランクNo:1、2、3、4
  • ●長さ寸法測定精度(mm):±0.1
  • ●角度測定器差(°):-
  • ●本体直尺目盛(mm):表20、裏30
  • ●余盛高さ(mm):10-17
  • ●すみ肉脚長(mm):10-17
  • ●すみ肉のど厚(mm):-
  • ●ルート間隔(mm):3-10
  • ●開先(ベベル)角度(°):-

材質

  • ●本体:ステンレス

付属品

  • ●PCケース
  • ●ゲージx4
※この表は掴んで左右にスクロール可能です。
商品コード 品番 本体質量 本体幅 本体高さ 本体奥行 標準小売価格 JANコード
00007560 WRL310 60g 90mm 20mm 2mm 13,500 円 4975846007734
※この表は掴んで左右にスクロール可能です。
