PRODUCTSレベルニック
レベルニック DL-S3V
用途
- ●定盤、工作機械などの高精度の水平出し、真直度、平面度測定に
特徴
- ●丸棒、円筒物の測定に適したV溝ベースです。
- ●V溝角度は130°で、φ65mmの円筒まで可能です。
- ●性能を保証する検査表付です。
- ●DL-m1、m3よりも高精度です。
- ●本体に測定値が表示されるため、直接数値が読み取れます。
- ●0コール、1/2コールスイッチにより、基準決め、表示を半分にするなどの操作がワンタッチです。
- ●デジタル表示器は表示値をRS-232C信号で出力できます。
- ●底面ねじ穴付で特殊ベースや治具の取り付けが可能です。
仕様
- ●測定範囲(mm/m、°)：±5.00、±0.286
- ●最小読取値1(mm/m、°)：0.001、0.0001
- ●最小読取値2(mm/m、°)：0.01、0.001
- ●読取精度条件1(%rdg)：±0.85(繰返し精度と比較して大きい方)
- ●読取精度条件2(%rdg)：±1.0
- ●読取精度条件3(%rdg)：±2.6(繰返し精度と比較して大きい方)
- ●読取精度条件4(%rdg)：±2.7
- ●繰返し精度(mm/m、°)：±0.005、±0.0003以内
- ●電源：9V角型乾電池x1、付属ACアダプタ
- ●充電時間(h)：-
- ●ベース直角度(mm)：-

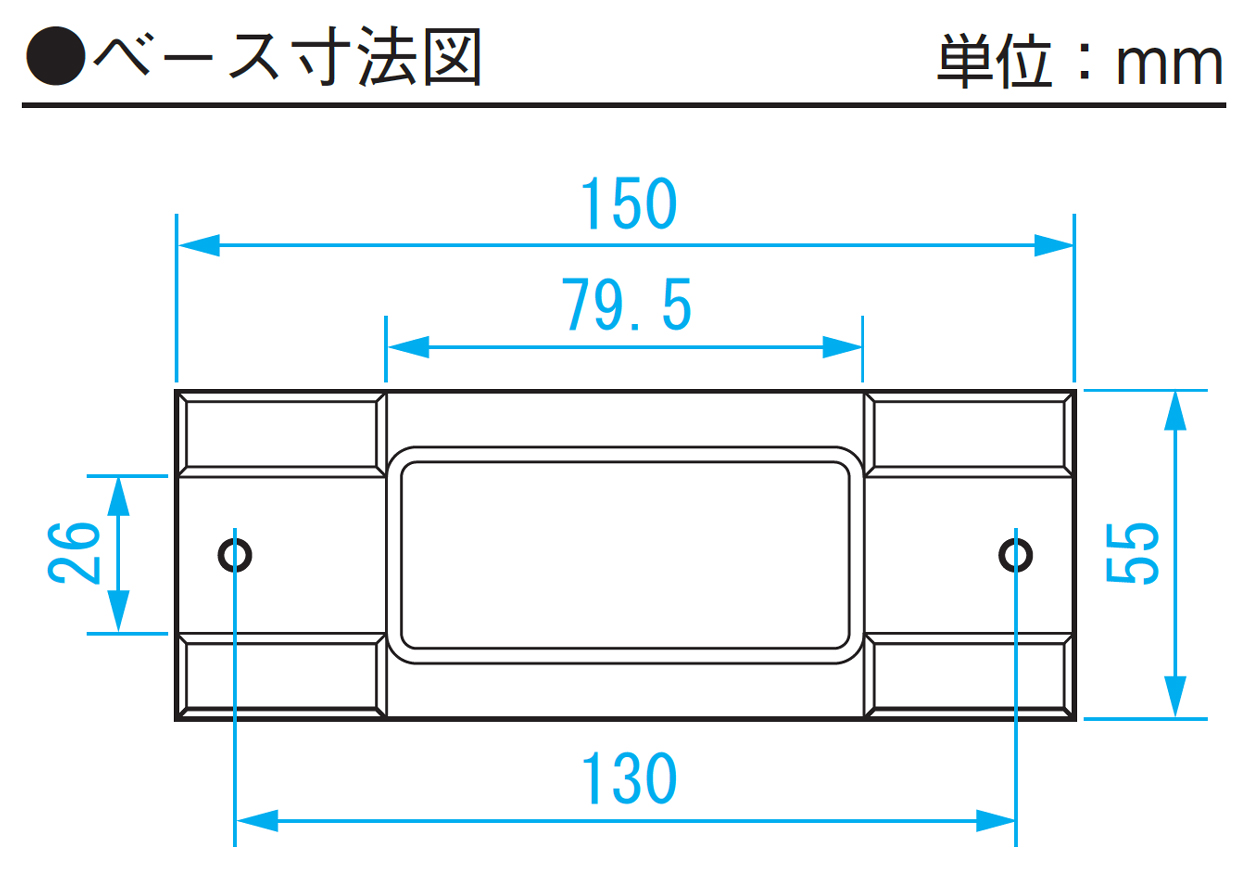

- ●本体ベース寸法(mm)：L150xW55
- ●底面ねじ穴寸法：M5xP0.8
- ●L型ベース寸法(mm)：-
材質
- ●本体：アルミニウム
- ●ベース部：鋳鉄
付属品
- ●保証書、取扱説明書、検査成績表
- ●収納ケース
- ●ACアダプタ(DC9V出力、AC100V-240V)
- ●9V角型乾電池
※この表は掴んで左右にスクロール可能です。
| 商品コード | 品番 | 本体質量 | 本体幅 | 本体高さ | 本体奥行 | 標準小売価格 | JANコード |
|---|---|---|---|---|---|---|---|
| 00010018 | DL-S3V | 2200g | 65mm | 129mm | 172mm | 450,000 円 | 4975846010154 |
※この表は掴んで左右にスクロール可能です。
注意点
●DEG(°)表示の時は小数点より上の0は表示されません。
●0.001mm/m、0.0001°の最小読取ができる表示範囲は±1.999mm/m、±0.1145°以下です。
●%rdgは読取値に対してのパーセンテージです。
●連続使用時間は、マンガン乾電池で約10時間、アルカリ乾電池で約20時間。
●RS-232Cがないパソコンでご使用の場合は、別途USB-シリアル変換機器をご用意下さい。
●ローリング誤差は、副気泡管の気泡が基線内で0.1mm/m以内です。
●V溝ベースの平面とV溝の誤差は、0.05mm/m以内です。
使用条件
●最小読取値1：0 - ±2mm/m内、0 - ±0.115°内
●読取精度条件1：使用温度17-23℃(0 - ±1.999mm/m内、0 - ±0.1145°内)
●読取精度条件2：使用温度17-23℃(±2 - ±5mm/m内、±0.115° - ±0.286°内)
●読取精度条件3：使用温度0-40℃(0 - ±1.999mm/m内、0 - ±0.1145°内)
●読取精度条件4：使用温度0-40℃(±2 - ±5mm/m内、±0.115° - ±0.286°内)
●外部信号出力：RS-232C準拠
