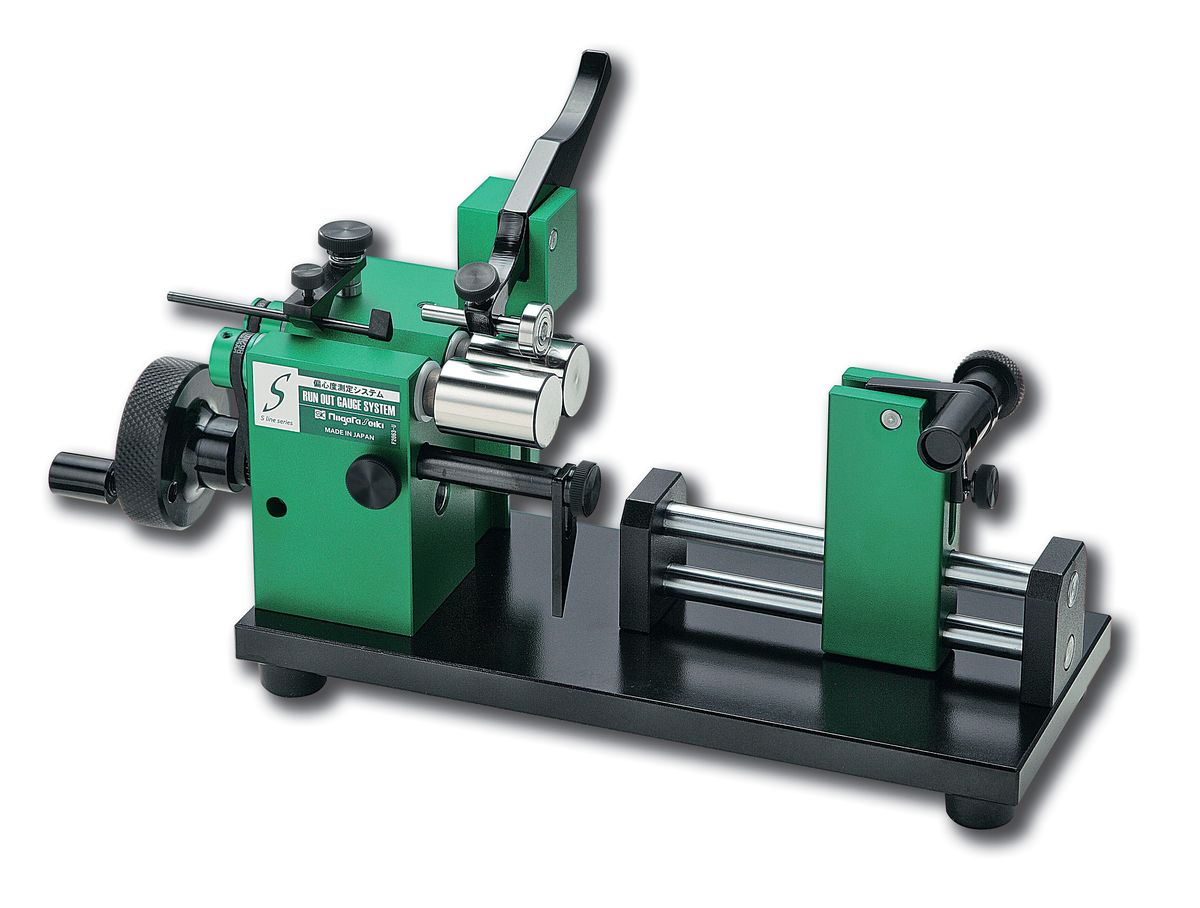

Sライン偏心度測定システム  ROG-223SS

用途

  • ●お手持ちのインジケータ、電気マイクロメータを取り付けての偏心度測定に

特徴

  • ●ハイエンドモデルSラインシリーズです。
  • ●タイミングベルト+プーリーによる駆動システムとグリップ付ハンドルによる滑らかな回転で測定できます。
  • ●ワーク前後を押さえるワークストッパー搭載で、軸方向の円周振れ(端面の直角度)測定も可能です。
  • ●コンパクトで場所を取らないショートベースです。
  • ●丸棒などフランジが無いワークに便利なフラットローラーです。
  • ●ワークの長さに合わせて位置決めができるキャリア付です。
  • ●測定器の0セッティングを容易にする角度微動付キャリアです。

仕様

  • ●精度(μm):2-3.5以内
  • ●測定可能外径(mm):φ4-30
  • ●測定可能長さ(mm):5-80
  • ●測定可能形状:円筒状
  • ●ベース:ショートベース
  • ●ローラー:フラットローラー
  • ●キャリア:シャフトキャリア

材質

  • ●ベース:炭素鋼
  • ●ローラー:工具鋼

付属品

  • ●アルミケース
※この表は掴んで左右にスクロール可能です。
商品コード 品番 本体質量 本体幅 本体高さ 本体奥行 標準小売価格 JANコード
00010205 ROG-223SS 4100g 295mm 205mm 105mm 232,000 円 4975846010765
※この表は掴んで左右にスクロール可能です。

注意点

●精度に関しては、2μm=φ20mmワークの当社測定値です。
●ワーク先端部がメインローラー端面から離れると、振れが大きくなり測定誤差の原因になるので、基準とする部分がローラーで十分に挟める長さでご使用下さい。
