PRODUCTS測定台

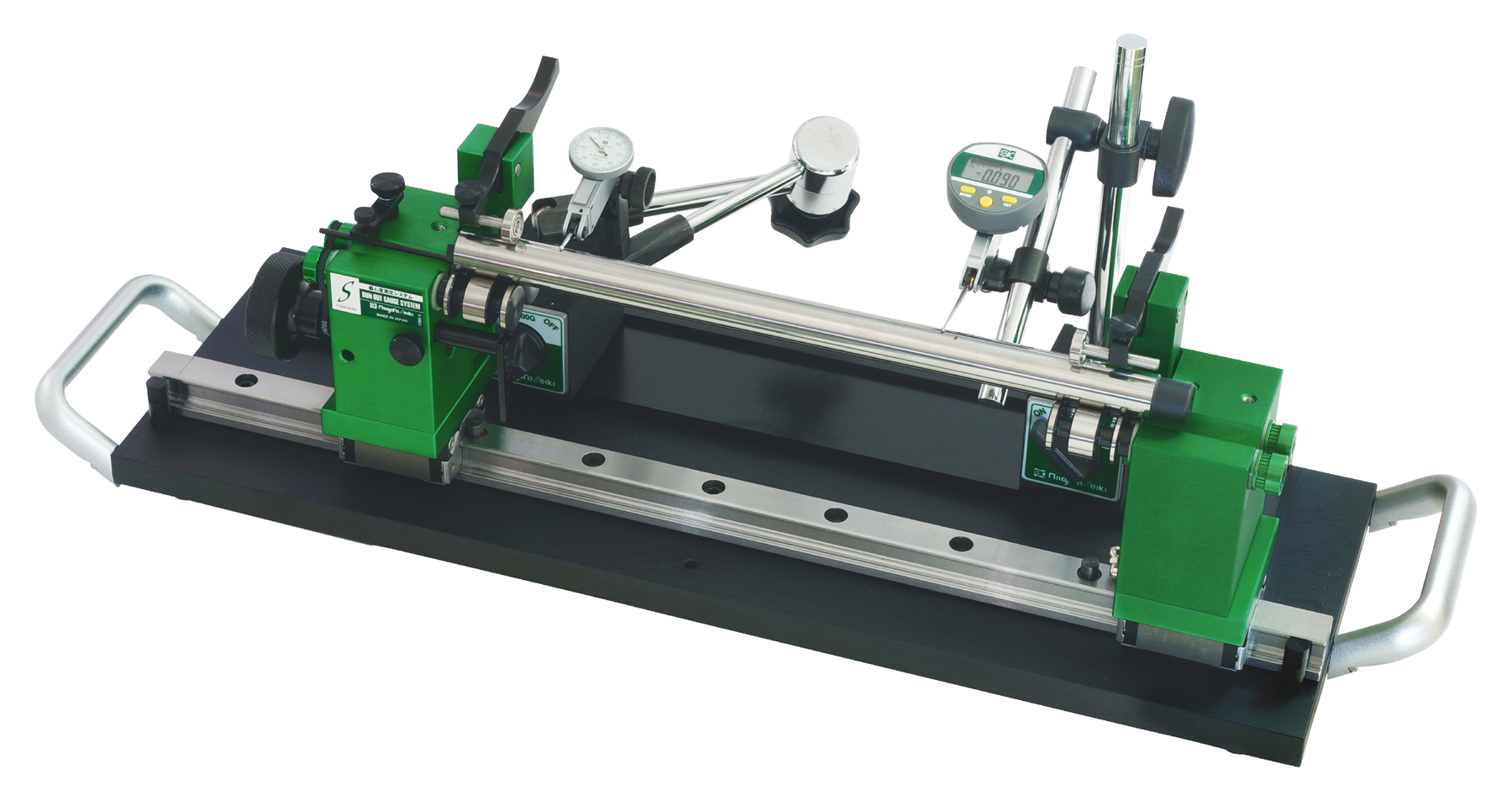

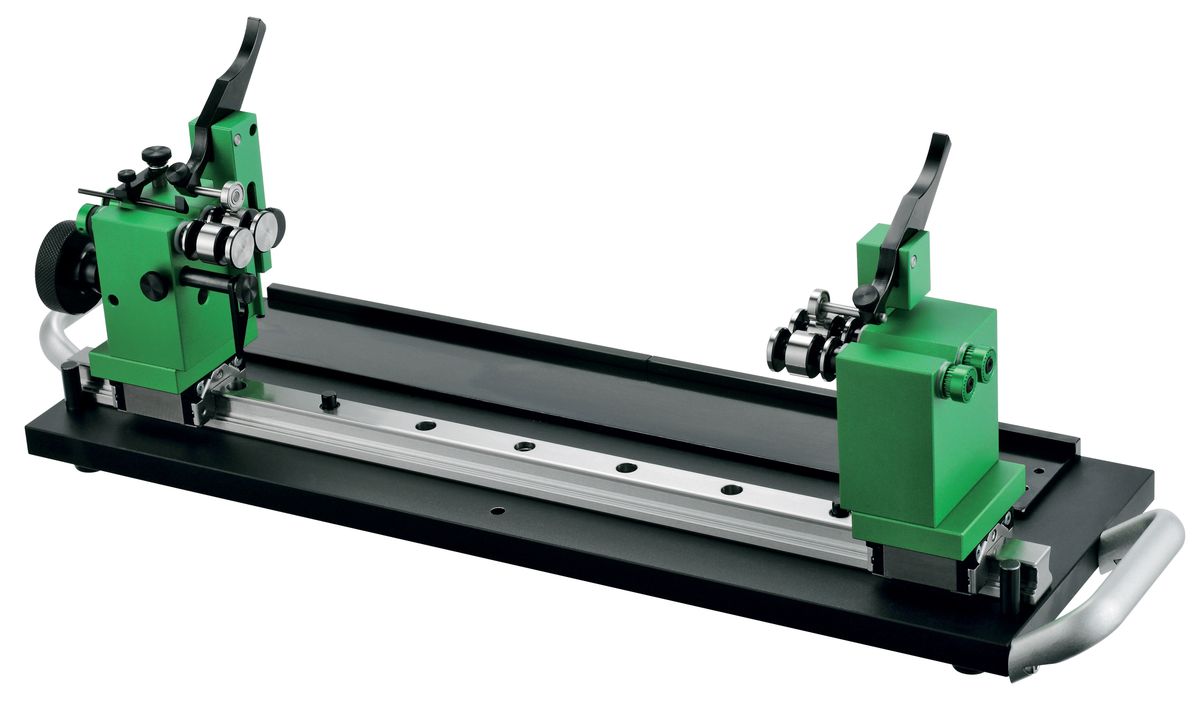

Sライン偏心度測定システム 長尺測定用  ROG-581S

用途

  • ●お手持ちのインジケータ、電気マイクロメータを取り付けての偏心度測定に

特徴

  • ●ハイエンドモデルSラインシリーズです。
  • ●タイミングベルト+プーリーによる駆動システムで滑らかな回転で測定できます。
  • ●ワーク前後を押さえるワークストッパー搭載で、軸方向の円周振れ(端面の直角度)測定も可能です。
  • ●測定ワーク長さ300mmまで対応できる長尺測定タイプです。
  • ●フランジのあるワークの逃がしに便利なスリットローラーです。

仕様

  • ●精度(μm):4以内

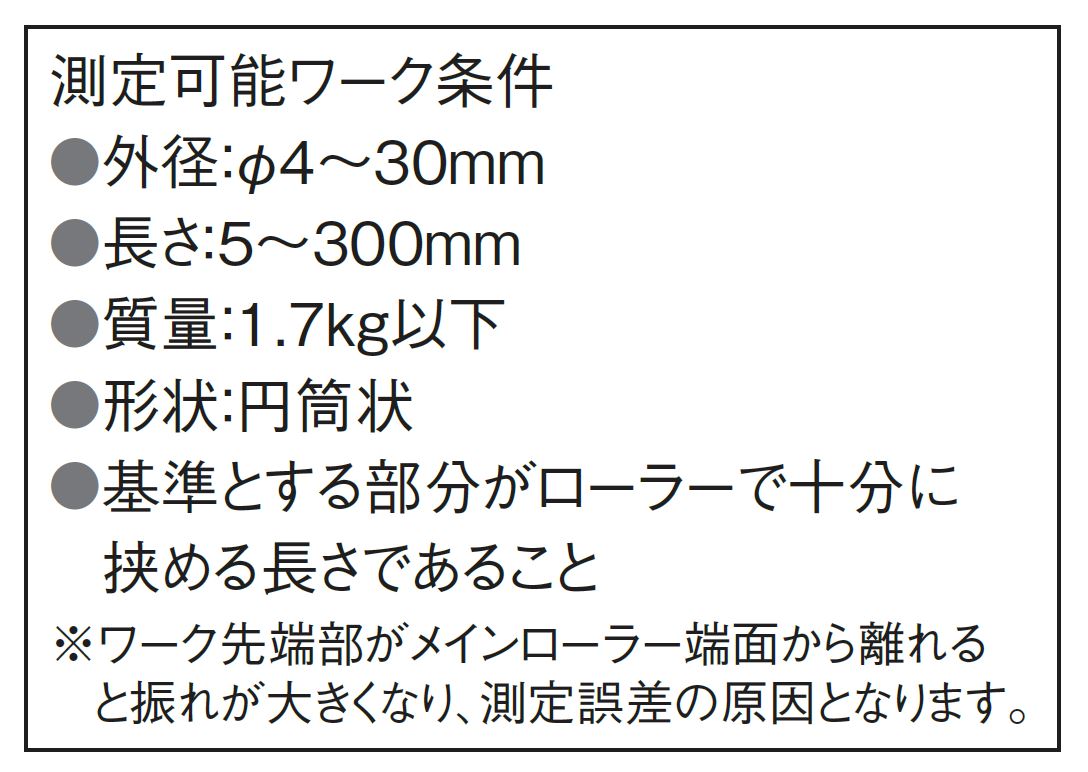

  • ●測定可能外径(mm):φ4-30
  • ●測定可能長さ(mm):5-300
  • ●測定可能形状:円筒状
  • ●ベース(mm):580x190
  • ●ローラー:スリットローラー
  • ●キャリア:無

材質

  • ●ベース:アルミ、炭素鋼
  • ●ローラー:工具鋼

付属品

  • ●アルミケース
※この表は掴んで左右にスクロール可能です。
商品コード 品番 本体質量 本体幅 本体高さ 本体奥行 標準小売価格 JANコード
00010215 ROG-581S 13000g 680mm 255mm 190mm 420,000 円 4975846011021
※この表は掴んで左右にスクロール可能です。

注意点

●ワーク先端部がメインローラー端面から離れると、振れが大きくなり測定誤差の原因になるので、基準とする部分がローラーで十分に挟める長さでご使用下さい。
