PRODUCTSレベルニック

レベルニック 　DL-SXY

用途

  • ●定盤、工作機械などの高精度の水平出し、真直度、平面度測定に

特徴

  • ●X、Y方向の2軸同時測定が可能です。
  • ●性能を保証する検査表付です。
  • ●センサーと表示器は無線で接続され、離れた場所でも値を読み取れます。
  • ●複数台同時使用でも無線の混信はないです。
  • ●本体に測定値が表示されるので、無線をOFFにすると単体での傾斜測定ができます。
  • ●0コール、1/2コール機能付です。
  • ●表示器はメモリに42組(84個)のデータ蓄積が可能です。
  • ●表示器は大きな液晶を採用し、外部信号出力を使ってパソコンとの接続ができます。
  • ●センサーは底面ねじ穴付で特殊ベースや治具の取り付けが可能です。

仕様

  • ●測定範囲(mm/m)：±5.000
  • ●最小読取値1(mm/m)：0.001
  • ●最小読取値2(mm/m)：-
  • ●読取精度条件1(%rdg)：±0.85(繰返し精度と比較して大きい方)
  • ●読取精度条件2(%rdg)：±1.0
  • ●読取精度条件3(%rdg)：±2.6(繰返し精度と比較して大きい方)
  • ●読取精度条件4(%rdg)：±2.7
  • ●繰返し精度(mm/m)：±0.005以内
  • ●XY直交精度(%)：1(繰返し精度と比較して大きい方)
  • ●測定周期(秒)：1.1
  • ●電源：単3形乾電池x2、付属ACアダプタ

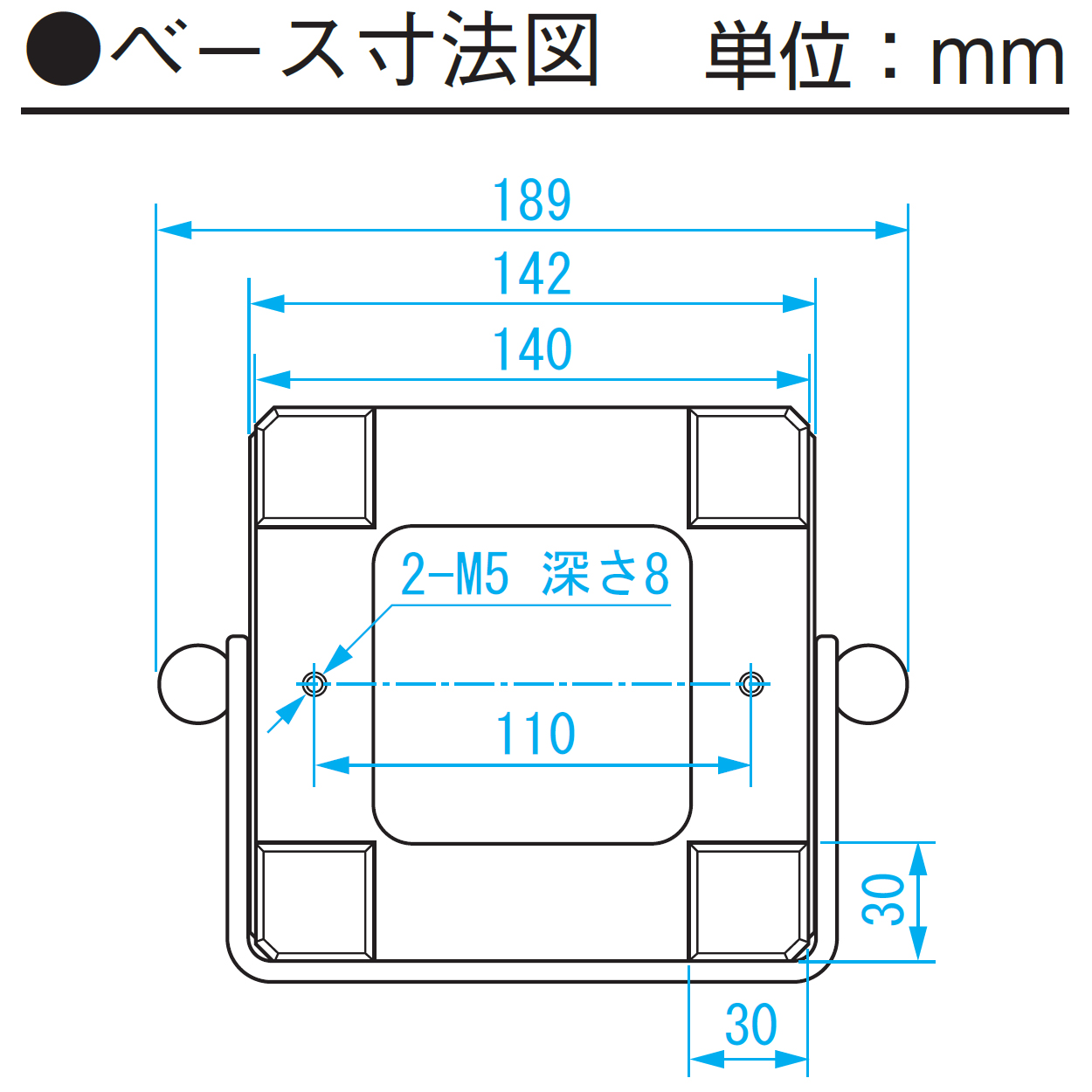

  • ●本体ベース寸法(mm)：L140xW140
  • ●底面ねじ穴寸法：M5xP0.8

材質

  • ●センサー本体：アルミニウム
  • ●センサーベース：ステンレス
  • ●表示器本体：ABS

付属品

  • ●保証書、取扱説明書、検査成績表
  • ●収納ケース
  • ●ACアダプタ(DC3V出力、AC100V-240V)x2
  • ●単3形乾電池x4
  • ●パソコン接続ケーブルDL-P6
  • ●記録ソフト(SK-LOG Lite版)

※この表は掴んで左右にスクロール可能です。
商品コード 品番 本体質量 本体幅 本体高さ 本体奥行 標準小売価格 JANコード
00010124 DL-SXY 4100g - - - 850,000 円 4975846011373
※この表は掴んで左右にスクロール可能です。

注意点

●%rdgは読取値に対してのパーセンテージです。
●±0.85%rdgは、読取値が1.000mm/mの場合には±0.0085mm/mの誤差を含む可能性があります。
●連続使用時間は、センサーはアルカリ乾電池で通信中は約20時間、通信待ちは約6時間、本体のみで通信OFFは約40時間、表示器は約25時間。
●RS-232Cがないパソコンでご使用の場合は、別途USB-シリアル変換機器をご用意下さい。
●BluetoothシステムはTELEC(日本)、FCC(米国)、CE(EU)、KCC(韓国)での認証となります。

使用条件

●読取精度条件1：使用温度17-23℃(±1.999mm/m以内)
●読取精度条件2：使用温度17-23℃(±2mm/m以上)
●読取精度条件3：使用温度0-40℃(±1.999mm/m以内)
●読取精度条件4：使用温度0-40℃(±2mm/m以上)
●PCへの外部信号出力(有線)：RS-232C準拠
●表示器への外部信号出力(内蔵無線)：Bluetooth Class1、通信距離30-50m
●センサー【DL-SXYW】寸法(mm)：L145xW189xH100(3.6kg)
●表示器【DL-DXYW】寸法(mm)：L158xW105xH48(500g)
●表示器【DL-DXYW】寸法(mm)：L154xW96xH38※カバー無
