PRODUCTSピンゲージ

セラミックピンゲージセット CAAシリーズ

用途

  • ●穴径などの精度確認に。

特徴

  • ●鋼に比べ抜群の耐摩耗性に優れ、経年変化に強い材質です。
  • ●サビ、腐食の心配がなく、使用後の保守、管理が非常に容易です。
  • ●熱膨張係数が鋼とほぼ同じになる材質です。
  • ●高硬度のため、表面にキズがつく心配がありません。
  • ●非磁性体のため、磁気を帯びることがありません。
  • ●キズ、打痕による塑性変化が少なく、カエリ、フクラミがありません。
  • ●JCSS校正も可能です。(φ0.50～20.00mm)
  • ●単品も販売しております。(プラスチックケース付)
  • ●1.500mm以上は、ピンゲージに呼び寸法をレーザーマーキングしてあります。
  • ●合格証付です。

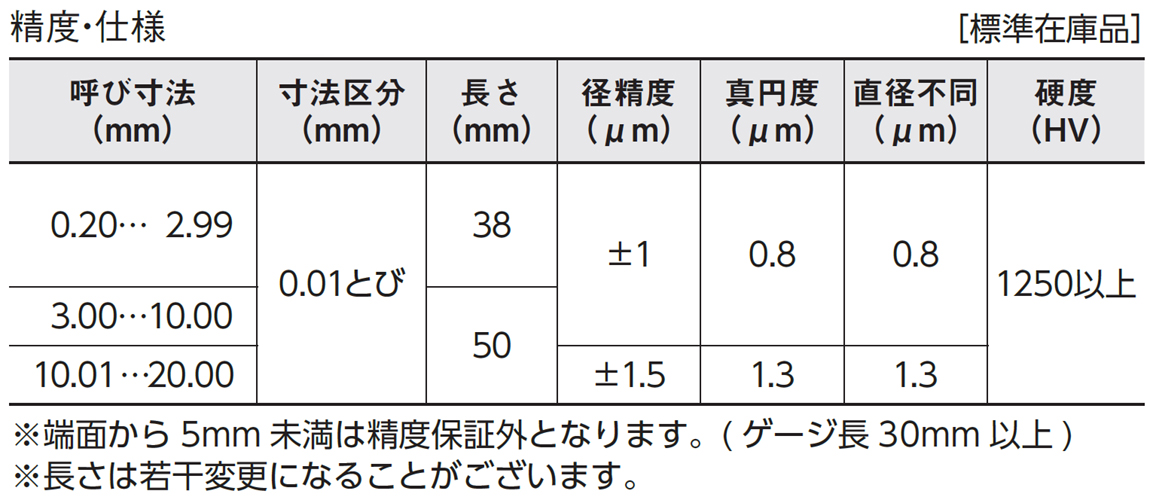

仕様

材質

  • ●本体：セラミック(ジルコニア)
※この表は掴んで左右にスクロール可能です。
商品コード 品番 ゲージサイズ(呼び径：mm) 寸法区分(mm) 組本数 付属ピンバイス 本体質量 本体幅 本体高さ 本体奥行 標準小売価格 JANコード
00206021 CAA-2A 2.00、2.01 ･･･ 2.50 0.010とび 51 無 1020g 290mm 71mm 206mm - 4975846086029
00206032 CAA-3B 3.50、3.51 ･･･ 4.00 0.010とび 51 無 1150g 290mm 71mm 206mm - 4975846086531
00206051 CAA-5A 5.00、5.01 ･･･ 5.50 0.010とび 51 無 1310g 290mm 71mm 206mm - 4975846086050
00206062 CAA-6B 6.50、6.51 ･･･ 7.00 0.010とび 51 無 1530g 290mm 71mm 206mm - 4975846086562
00206081 CAA-8A 8.00、8.01 ･･･ 8.50 0.010とび 51 無 2280g 325mm 71mm 265mm - 4975846086081
00206092 CAA-9B 9.50、9.51 ･･･ 10.00 0.010とび 51 無 2600g 325mm 71mm 265mm - 4975846086593
00206002 CAA-0B 0.50、0.51 ･･･ 1.00 0.010とび 51 無 980g 290mm 71mm 206mm - 4975846086500
00206011 CAA-1A 1.00、1.01 ･･･ 1.50 0.010とび 51 無 990g 290mm 71mm 206mm - 4975846086012
00206012 CAA-1B 1.50、1.51 ･･･ 2.00 0.010とび 51 無 1010g 290mm 71mm 206mm - 4975846086517
00206022 CAA-2B 2.50、2.51 ･･･ 3.00 0.010とび 51 無 1050g 290mm 71mm 206mm - 4975846086524
00206031 CAA-3A 3.00、3.01 ･･･ 3.50 0.010とび 51 無 1110g 290mm 71mm 206mm - 4975846086036
00206041 CAA-4A 4.00、4.01 ･･･ 4.50 0.010とび 51 無 1200g 290mm 71mm 206mm - 4975846086043
00206042 CAA-4B 4.50、4.51 ･･･ 5.00 0.010とび 51 無 1250g 290mm 71mm 206mm - 4975846086548
00206052 CAA-5B 5.50、5.51 ･･･ 6.00 0.010とび 51 無 1380g 290mm 71mm 206mm - 4975846086555
00206061 CAA-6A 6.00、6.01 ･･･ 6.50 0.010とび 51 無 1450g 290mm 71mm 206mm - 4975846086067
00206071 CAA-7A 7.00、7.01 ･･･ 7.50 0.010とび 51 無 2090g 325mm 71mm 265mm - 4975846086074
00206072 CAA-7B 7.50、7.51 ･･･ 8.00 0.010とび 51 無 2180g 325mm 71mm 265mm - 4975846086579
00206082 CAA-8B 8.50、8.51 ･･･ 9.00 0.010とび 51 無 2380g 325mm 71mm 265mm - 4975846086586
00206091 CAA-9A 9.00、9.01 ･･･ 9.50 0.010とび 51 無 2490g 325mm 71mm 265mm - 4975846086098
※この表は掴んで左右にスクロール可能です。
