PRODUCTSピンゲージ

メンテナンスライン付ピンゲージセット AMLシリーズ

用途

  • ●穴径などの精度確認に。

特徴

  • ●ピンゲージ両端に摩耗確認用のラインを印字し、今まで確認しづらかった先端部の摩耗がわかりやすくなりました。
  • ●ラインが消えたら、約1μm以上摩耗しています。
  • ●JCSS校正も可能です。(φ3.00~10.00mm)
  • ●全製品サブゼロ処理済です。
  • ●単品も販売しております。(プラスチックケース付)
  • ●ピンバイス付です。
  • ●合格証付です。

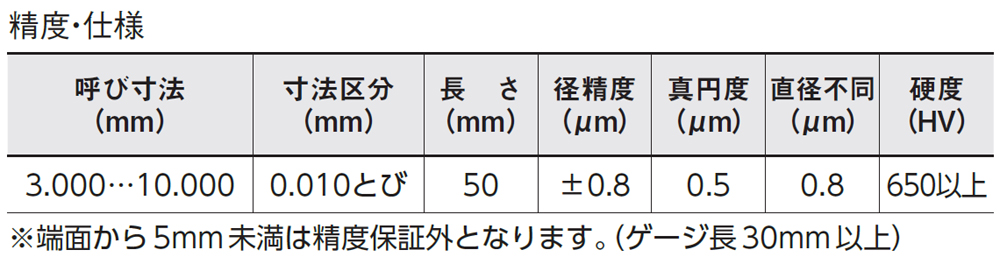

仕様

  • ●0.001とびも特殊製作可能です。
  • ●製作可能サイズはφ3.00~10.000mmです。(価格、納期はお問い合わせください。)

材質

  • ●本体:鋼
※この表は掴んで左右にスクロール可能です。
商品コード 品番 ゲージサイズ(呼び径:mm) 寸法区分(mm) 組本数 付属ピンバイス 本体質量 本体幅 本体高さ 本体奥行 標準小売価格 JANコード
00370031 AML-3A 3.000、3.010 ・・・ 3.500 0.010とび 51 APV-3A 1180g 290mm 71mm 206mm - 4975846087606
00370032 AML-3B 3.500、3.510 ・・・ 4.000 0.010とび 51 APV-3B 1230g 290mm 71mm 206mm - 4975846087613
00370041 AML-4A 4.000、4.010 ・・・ 4.500 0.010とび 51 APV-4A 1290g 290mm 71mm 206mm - 4975846087620
00370042 AML-4B 4.500、4.510 ・・・ 5.000 0.010とび 51 APV-4B 1370g 290mm 71mm 206mm - 4975846087637
00370051 AML-5A 5.000、5.010 ・・・ 5.500 0.010とび 51 APV-5A 1440g 290mm 71mm 206mm - 4975846087644
00370052 AML-5B 5.500、5.510 ・・・ 6.000 0.010とび 51 APV-5B 1530g 290mm 71mm 206mm - 4975846087651
00370061 AML-6A 6.000、6.010 ・・・ 6.500 0.010とび 51 APV-6A 1630g 290mm 71mm 206mm - 4975846087668
00370062 AML-6B 6.500、6.510 ・・・ 7.000 0.010とび 51 APV-6B 1730g 290mm 71mm 206mm - 4975846087675
00370071 AML-7A 7.000、7.010 ・・・ 7.500 0.010とび 51 APV-7A 2330g 325mm 71mm 265mm - 4975846087682
00370072 AML-7B 7.500、7.510 ・・・ 8.000 0.010とび 51 APV-7B 2450g 325mm 71mm 265mm - 4975846087699
00370081 AML-8A 8.000、8.010 ・・・ 8.500 0.010とび 51 APV-8A 2580g 325mm 71mm 265mm - 4975846087705
00370082 AML-8B 8.500、8.510 ・・・ 9.000 0.010とび 51 APV-8B 2710g 325mm 71mm 265mm - 4975846087712
00370091 AML-9A 9.000、9.010 ・・・ 9.500 0.010とび 51 APV-9A 2850g 325mm 71mm 265mm - 4975846087729
00370092 AML-9B 9.500、9.510 ・・・ 10.000 0.010とび 51 APV-9B 3000g 325mm 71mm 265mm - 4975846087736
※この表は掴んで左右にスクロール可能です。
