PRODUCTSブロックゲージ

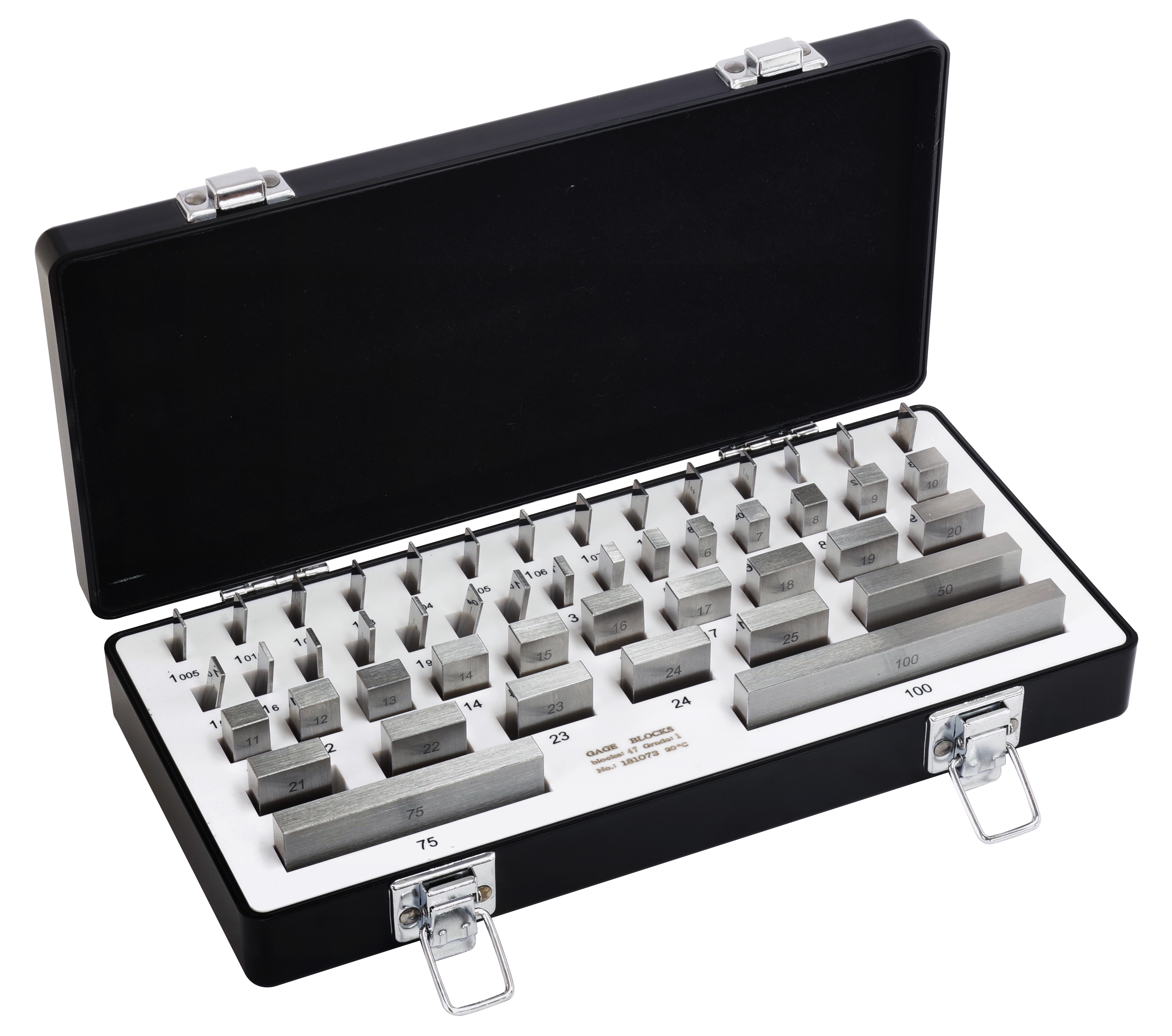

ブロックゲージ 1級相当 47個組 　GBS1-47



用途

  • ●ノギス、マイクロメータ、ダイヤルゲージなどの精度検査、比較測定用の基準ゲージとして

特徴

  • ●精度保証のため、検査時の数値を記した検査表付です。
  • ●防錆用シートが入っているのでお手入れが楽です。
  • ●1級相当品です。

仕様

  • ●熱膨張係数：11.5x10-6乗/K
  • ●断面寸法1(mm)：30{0-(-0.3)}x9{(-0.05)-(-0.2)}
  • ●断面寸法2(mm)：35{0-(-0.3)}x9{(-0.05)-(-0.2)}
  • ●寸法許容差1(mm)：±0.20(差幅0.16)
  • ●寸法許容差2(mm)：±0.30(差幅0.16)
  • ●寸法許容差3(mm)：±0.40(差幅0.18)
  • ●寸法許容差4(mm)：±0.50(差幅0.18)
  • ●寸法許容差5(mm)：±0.60(差幅0.20)
  • ●組数(個)：47

材質

  • ●本体：高炭素高クロム鋼

付属品

  • ●1.005mm：1個
  • ●1.01-1.09mm(0.01トビ)：9個
  • ●1.1-1.9mm(0.1トビ)：9個
  • ●1-24mm(1.0トビ)：24個
  • ●25-100mm(25トビ)：4個
※この表は掴んで左右にスクロール可能です。
商品コード 品番 本体質量 本体幅 本体高さ 本体奥行 標準小売価格 JANコード
00150804 GBS1-47 1940g 270mm 49mm 139mm 180,000 円 4975846301290
※この表は掴んで左右にスクロール可能です。

注意点

●JCSS校正サービスおよび別注製作非対応品です。

使用条件

●断面寸法1(mm)：10以下
●断面寸法2(mm)：10を超え
●寸法許容差1(mm)：10以下
●寸法許容差2(mm)：10を超え、25以下
●寸法許容差3(mm)：25を超え、50以下
●寸法許容差4(mm)：50を超え、75以下
●寸法許容差5(mm)：75を超え、100以下
